Гусеничный асфальтоукладчик · Blaw-Knox
Blaw-Knox PF-5510: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, Blaw-Knox PF-5510 идёт так: 1 × 40-футовый open top + 1 × 40-футовый high cube. Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,65 м / 2 фт 2 дюйм, превышение по высоте 0,97 м / 3 фт 2 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 5,94 м / 19 фт 6 дюйм
- Транспортная ширина
- 3,05 м / 10 фт
- Транспортная высота
- 2,92 м / 9 фт 7 дюйм
- Масса
- 16 760 кг / 36 900 фунт.

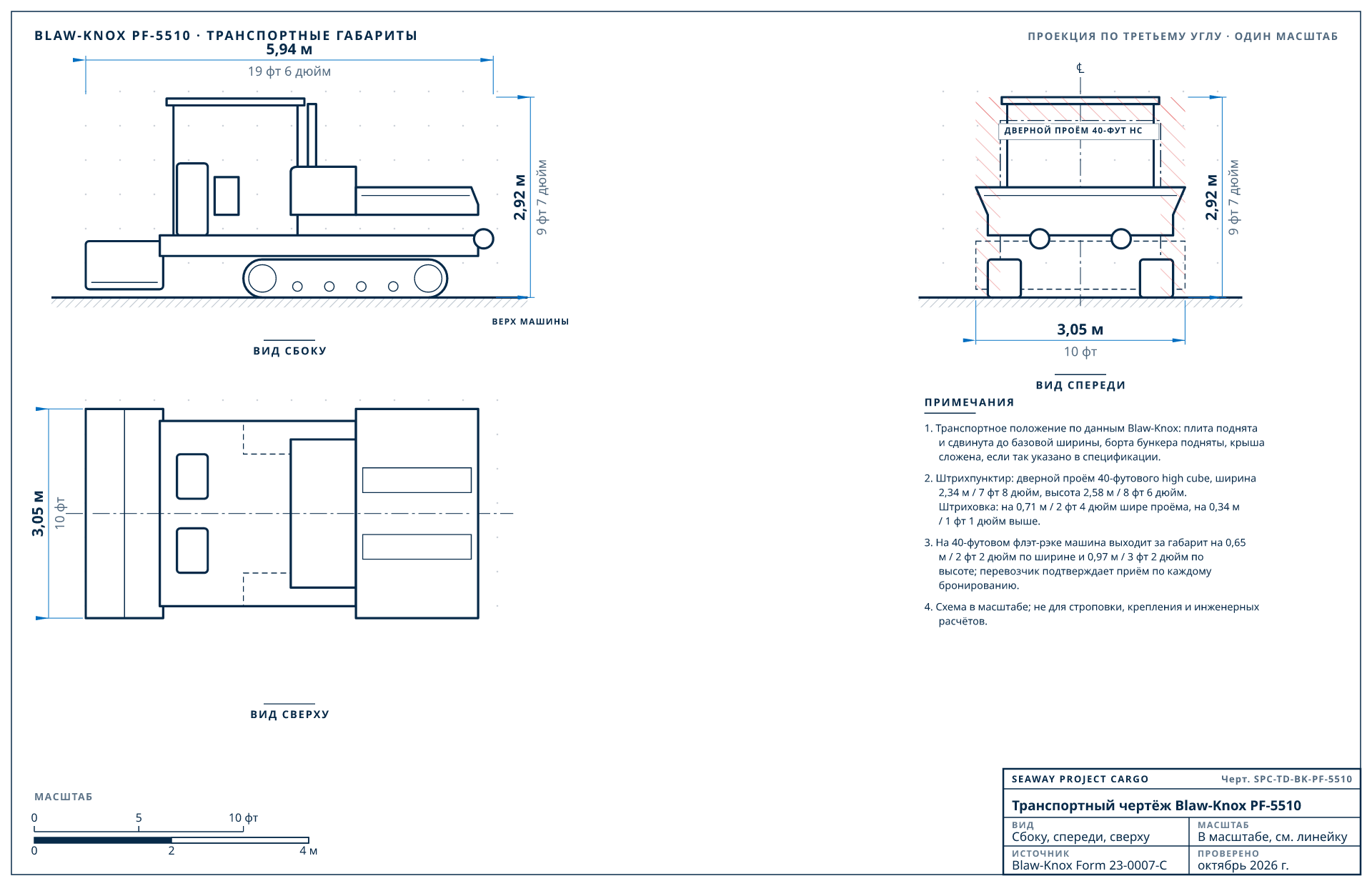

Транспортный чертёж Blaw-Knox PF-5510
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Blaw-Knox транспортным габаритам (Form 23-0007-C, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Blaw-Knox PF-5510
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 5,94 м / 19 фт 6 дюйм | в транспортном положении, со стандартной выглаживающей плитой |
| Транспортная ширина | 3,05 м / 10 фт | борта бункера подняты |
| Транспортная высота | 2,92 м / 9 фт 7 дюйм | транспортная высота: по сложенной крыше или выхлопной трубе, как указывает производитель |
| Масса | 16 760 кг / 36 900 фунт. | масса со стандартной плитой |
| Базовая ширина укладки | 3,05 м / 10 фт | стандартная плита, без уширителей |
| Максимальная ширина укладки | 9,14 м / 30 фт | с уширителями плиты; уширители едут в ящиках |
| Вместимость бункера | 12,3 t | |
| Длина гусениц | 2,97 м / 9 фт 9 дюйм | |
| Колея | 2,22 м / 7 фт 3 дюйм | |
| Тип машины | Гусеничный асфальтоукладчик | |
| Комплектация | Резиновые гусеницы, выглаживающая плита Wedge-Lock 3,05 м (10 фт) (10 футов). Ширина с поднятыми бортами бункера, 3,15 м (10 фт 4 дюйм) с опущенными; высота с выхлопной трубой, как Blaw-Knox указывает её для переезда. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Blaw-Knox PF-5510, от лучшего
Грузили в Seaway
Как мы грузим Blaw-Knox PF-5510
Мы уже разбирали и грузили Blaw-Knox 5510 на экспорт. Машина идёт так: 1 × 40-футовый open top + 1 × 40-футовый high cube.
- 1 × 40-футовый open top + 1 × 40-футовый high cube
- Перед погрузкой, как с каждым асфальтоукладчиком, который мы грузим в контейнеры: снимаем выглаживающую плиту. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый open top + 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | снимаем выглаживающую плиту (обычно) |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,65 м / 2 фт 2 дюйм, превышение по высоте 0,97 м / 3 фт 2 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поместится ли? Опубликованные конфигурации
Blaw-Knox публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 5,94 × 3,05 × 2,92 м (19 фт 6 дюйм × 10 фт × 9 фт 7 дюйм)16 760 кг (36 900 фунт.)
- Лучший вариант
- 40-футовый флэт-рэкНегабарит · превышение по ширине 0,65 м / 2 фт 2 дюйм, превышение по высоте 0,97 м / 3 фт 2 дюйм
- Дверь 40-футового high cube
- На 0,71 м / 2 фт 4 дюйм шире дверного проёма, на 0,34 м / 1 фт 1 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Куда отправляют машины вроде Blaw-Knox PF-5510
МексикаТранзит 5-14 днейУкладчики грузовиком через границу или в open top до Мансанильо.
Расчёт в Мексика
ФилиппиныТранзит 18-28 днейДорожно-строительные парки, в open top и high cube до Манилы.
Расчёт в Филиппины
НигерияТранзит 21-30 днейДорожные укладчики в open top до Лагоса, снятая плита упаковывается отдельно.
Расчёт в Нигерия
Подготовка Blaw-Knox PF-5510 к экспорту
- Борта бункера поднимают, выглаживающую плиту поднимают и фиксируют или снимают, конвейеры, шнеки и плиты очищают от асфальта.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке Blaw-Knox PF-5510
Помещается ли Blaw-Knox PF-5510 в контейнер?
Целиком нет: при ширине 3,05 м (10 фт) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый open top + 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит Blaw-Knox PF-5510 при перевозке?
Blaw-Knox указывает для Blaw-Knox PF-5510 16 760 кг (36 900 фунт.) (масса со стандартной плитой); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Blaw-Knox PF-5510?
5,94 × 3,05 × 2,92 м (19 фт 6 дюйм × 10 фт × 9 фт 7 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Blaw-Knox публикует для Blaw-Knox PF-5510.
Что нужно снять с Blaw-Knox PF-5510 для перевозки?
Для варианта 1 × 40-футовый open top + 1 × 40-футовый high cube обычно: снимаем выглаживающую плиту. Выглаживающую плиту снимают с каждого асфальтоукладчика, который мы грузим в контейнеры, и она едет упакованной вместе с уширителями; остальное для вашей машины подтверждает осмотр. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить Blaw-Knox PF-5510 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
