Гусеничный экскаватор · Link-Belt
Link-Belt 220 X4S: транспортные габариты, масса и как отправить за рубеж
При ширине 3,19 м (10 фт 6 дюйм) Link-Belt 220 X4S целиком шире двери контейнера (2,34 м / 7 фт 8 дюйм), поэтому едет в сборе на 40-футовом флэт-рэке (превышение по ширине 0,79 м / 2 фт 7 дюйм, превышение по высоте 1,2 м / 3 фт 11 дюйм). Альтернатива — RoRo, если на ваш порт есть линия.
- Транспортная длина
- 9,47 м / 31 фт 1 дюйм
- Транспортная ширина
- 3,19 м / 10 фт 6 дюйм
- Транспортная высота
- 3,15 м / 10 фт 4 дюйм
- Масса
- 22 300 кг / 49 200 фунт.

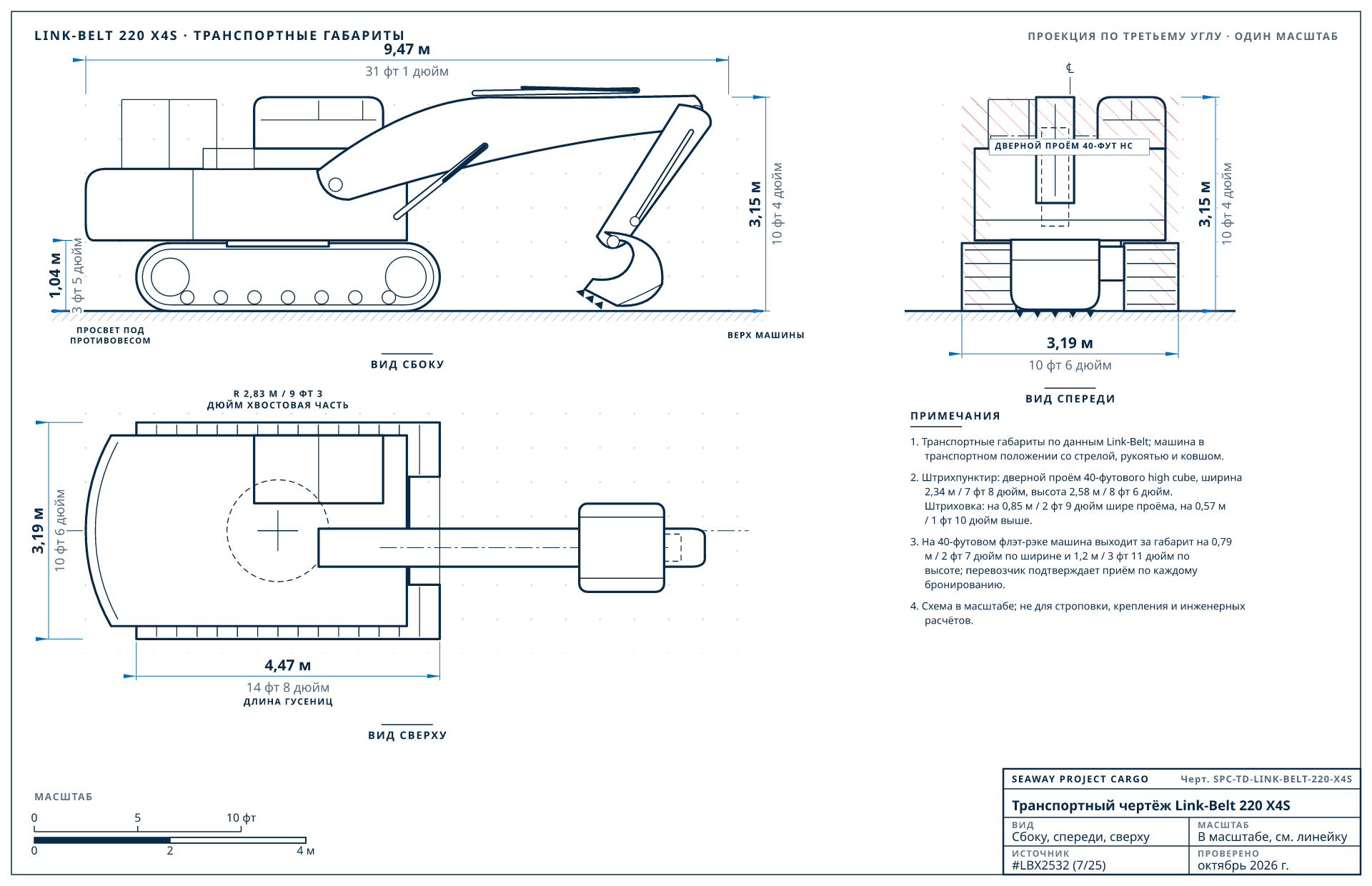

Транспортный чертёж Link-Belt 220 X4S
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Link-Belt транспортным габаритам. Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Link-Belt 220 X4S
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 9,47 м / 31 фт 1 дюйм | стрела, рукоять и ковш установлены, транспортное положение |
| Транспортная ширина | 3,19 м / 10 фт 6 дюйм | по гусеницам, башмаки 800 мм · 2,99 м / 9 фт 10 дюйм с башмаками 600 мм |
| Транспортная высота | 3,15 м / 10 фт 4 дюйм | в транспортном положении |
| Масса | 22 300 кг / 49 200 фунт. | эксплуатационная масса |
| Радиус поворота хвостовой части | 2,83 м / 9 фт 3 дюйм | определяет зазор позади оси поворота на флэт-рэке |
| Длина гусениц | 4,47 м / 14 фт 8 дюйм | |
| Колея | 2,39 м / 7 фт 10 дюйм | |
| Ширина поворотной платформы | 2,81 м / 9 фт 3 дюйм | без поручней кабины |
| Просвет под противовесом | 1,04 м / 3 фт 5 дюйм | от низа противовеса до земли |
| Тип машины | Гусеничный экскаватор | |
| Комплектация | Усиленная стрела 5,7 м (18 фт 8 дюйм), рукоять 2,94 м (9 фт 8 дюйм), башмаки 800 мм (31 дюйм) и противовес 3,8 т (8 380 фунт.). Высота по ограждениям (по кабине 2,95 м / 9 фт 8 дюйм); стрела ниже. Сменил 210 X4, который перевозится почти с теми же размерами. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Link-Belt 220 X4S, от лучшего
Рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo. RoRo зависит от наличия регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | 40-футовый флэт-рэкЛучший вариант | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,79 м / 2 фт 7 дюйм, превышение по высоте 1,2 м / 3 фт 11 дюйм). |
| 2 | 40-футовый контейнер high cube | После разборки, в нескольких контейнерах | Разбирается и грузится в один или несколько 40-футовых контейнеров, высокие узлы — в open top: снимаем ковш, складываем или снимаем рукоять и стрелу, снимаем противовес, снимаем и упаковываем кабину или ROPS, поворотная платформа снята с ходовой части и гусеничные цепи и башмаки сняты. Сначала мы осматриваем машину и считаем этот вариант рядом с отправкой целиком. Как мы контейнеризируем |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поместится ли? Опубликованные конфигурации
Link-Belt публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 9,47 × 3,19 × 3,15 м (31 фт 1 дюйм × 10 фт 6 дюйм × 10 фт 4 дюйм)22 300 кг (49 200 фунт.)
- Лучший вариант
- 40-футовый флэт-рэкНегабарит · превышение по ширине 0,79 м / 2 фт 7 дюйм, превышение по высоте 1,2 м / 3 фт 11 дюйм
- Дверь 40-футового high cube
- На 0,85 м / 2 фт 9 дюйм шире дверного проёма, на 0,57 м / 1 фт 10 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Поколения Link-Belt 220 X4S и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| 210 LX | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 210 X2 | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 210 X3 | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 210 X4 | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 220 X4Sтекущее | 2023– | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Сопоставимые машины других марок: экскаваторы
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Link-Belt 220 X4S | 9,47 × 3,19 × 3,15 м (31 фт 1 дюйм × 10 фт 6 дюйм × 10 фт 4 дюйм) | 22 300 кг / 49 200 фунт. | 40-футовый флэт-рэк |
| JCB JS220 LC | 9,58 × 2,99 × 3,04 м (31 фт 5 дюйм × 9 фт 10 дюйм × 10 фт) | 21 904 кг / 48 300 фунт. | 40-футовый флэт-рэк |
| CAT 320 | 9,53 × 2,98 × 2,96 м (31 фт 3 дюйм × 9 фт 9 дюйм × 9 фт 9 дюйм) | 21 900 кг / 48 300 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов + 1 × 40-футовый high cube |
| Kobelco SK210LC-11 | 9,6 × 3,18 × 3,06 м (31 фт 6 дюйм × 10 фт 5 дюйм × 10 фт) | 22 700 кг / 50 000 фунт. | 1 × 40-футовый high cube |
| Volvo EC220E | 9,69 × 2,99 × 3,08 м (31 фт 9 дюйм × 9 фт 10 дюйм × 10 фт 1 дюйм) | 21 740 кг / 47 900 фунт. | 40-футовый флэт-рэк |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Link-Belt 220 X4S
КолумбияТранзит 12-18 днейВвозная пошлина 0%ТН ВЭД 8429.52 · 2023
Краны и экскаваторы через Картахену и Буэнавентуру.
Расчёт в Колумбия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.52 · 2023
Гусеничные краны для горных проектов, комплектами из Хьюстона или Лонг-Бич.
Расчёт в Чили
Саудовская АравияТранзит 18-25 днейВвозная пошлина 5%ТН ВЭД 8429.52 · 2023
Для грузов нужны сертификаты соответствия SABER, оформленные до прибытия.
Расчёт в Саудовская Аравия
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка Link-Belt 220 X4S к экспорту
- Секции стрелы, ванты и пальцы крана маркируются, фотографируются и вносятся в список до погрузки.
- Противовесы едут в open top или на flat rack, чтобы каждый контейнер оставался в пределах грузоподъёмности.
Вопросы о доставке Link-Belt 220 X4S
Помещается ли Link-Belt 220 X4S в контейнер?
При ширине 3,19 м (10 фт 6 дюйм) Link-Belt 220 X4S целиком шире двери контейнера (2,34 м / 7 фт 8 дюйм), поэтому едет в сборе на 40-футовом флэт-рэке (превышение по ширине 0,79 м / 2 фт 7 дюйм, превышение по высоте 1,2 м / 3 фт 11 дюйм). Альтернатива — RoRo, если на ваш порт есть линия. Её также можно контейнеризировать после разборки (снимаем ковш, складываем или снимаем рукоять и стрелу, снимаем противовес, снимаем и упаковываем кабину или ROPS, поворотная платформа снята с ходовой части и гусеничные цепи и башмаки сняты), в один или несколько контейнеров; сначала мы осматриваем машину и считаем оба варианта.
Сколько весит Link-Belt 220 X4S при перевозке?
Link-Belt указывает для Link-Belt 220 X4S 22 300 кг (49 200 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Link-Belt 220 X4S?
9,47 × 3,19 × 3,15 м (31 фт 1 дюйм × 10 фт 6 дюйм × 10 фт 4 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Link-Belt публикует для Link-Belt 220 X4S.
Что нужно снять с Link-Belt 220 X4S для перевозки?
Для контейнеризации: снимаем ковш, складываем или снимаем рукоять и стрелу, снимаем противовес, снимаем и упаковываем кабину или ROPS, поворотная платформа снята с ходовой части и гусеничные цепи и башмаки сняты. Работу выполняет наша бригада, каждый узел упаковывается и маркируется, а груз размещается в одном или нескольких контейнерах, с документацией для сборки. При отправке целиком на флэт-рэке или RoRo разборка почти не нужна.
Можно ли отправить Link-Belt 220 X4S по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
