Стреловой подъёмник · Snorkel
Snorkel TB126J: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, Snorkel TB126J идёт так: 1 × 40-футовый open top. Целиком — RoRo, если в ваш порт есть линия.
- Транспортная длина
- 13,64 м / 44 фт 9 дюйм
- Транспортная ширина
- 2,59 м / 8 фт 6 дюйм
- Транспортная высота
- 3,17 м / 10 фт 5 дюйм
- Масса
- 18 960 кг / 41 800 фунт.

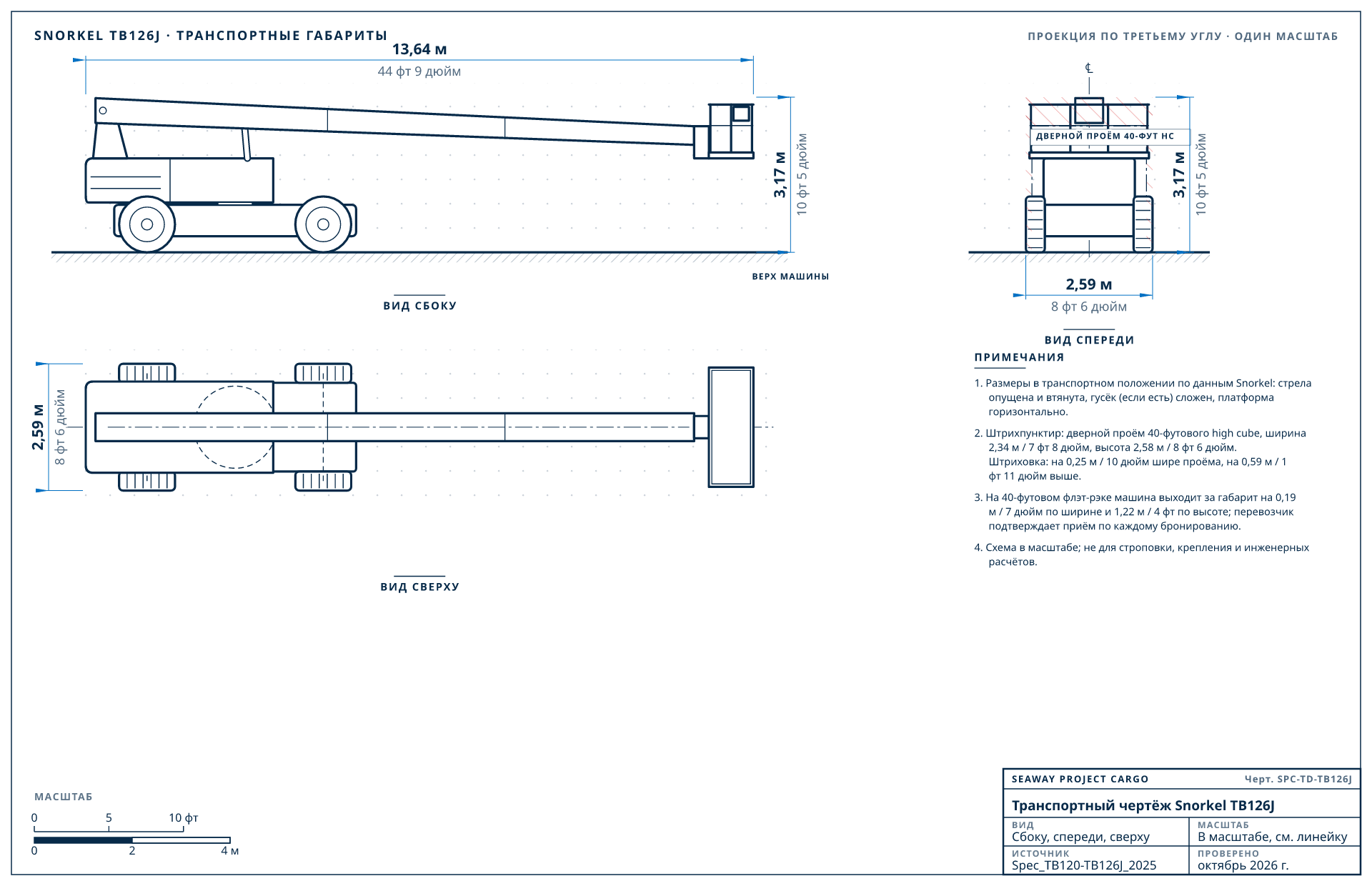

Транспортный чертёж Snorkel TB126J
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Snorkel транспортным габаритам (Spec_TB120-TB126J_2025, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Snorkel TB126J
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 13,64 м / 44 фт 9 дюйм | в транспортном положении: стрела опущена и втянута, платформа горизонтально |
| Транспортная ширина | 2,59 м / 8 фт 6 дюйм | по шинам |
| Транспортная высота | 3,17 м / 10 фт 5 дюйм | в транспортном положении, до верха стрелы или ограждения платформы |
| Масса | 18 960 кг / 41 800 фунт. | эксплуатационная масса |
| Высота платформы | 38,4 м / 126 фт | максимальная, до пола платформы |
| Горизонтальный вылет | 19,17 м / 62 фт 11 дюйм | |
| Платформа | 2,44 м / 8 фт | стандартная платформа, глубина 0,91 м / 3 фт |
| Радиус поворота хвостовой части | 2,04 м / 6 фт 8 дюйм | вынос хвостовой части поворотной платформы, как его указывает производитель |
| Дорожный просвет | 0,33 м / 1 фт 1 дюйм | |
| Тип машины | Стреловой подъёмник | |
| Комплектация | Телескопическая стрела с гуськом, платформа 2,44 × 0,91 m м, полный привод, шины с пенным наполнителем. Ширина с втянутыми осями. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Snorkel TB126J, от лучшего
Грузили в Seaway
Как мы грузим Snorkel TB126J
Мы уже разбирали и грузили Snorkel TB126J на экспорт. Машина идёт так: 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов.
- 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов
- Перед погрузкой, как с каждым стреловым подъёмником шире контейнера: снимаем люльку, снимаем колёса. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортовЛучший вариант | По нашим записям о погрузке | снимаем люльку и снимаем колёса (обычно) |
| 2 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 3 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Сопоставимые машины других марок: самоходные подъёмники
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Snorkel TB126J | 13,64 × 2,59 × 3,17 м (44 фт 9 дюйм × 8 фт 6 дюйм × 10 фт 5 дюйм) | 18 960 кг / 41 800 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов |
| JLG 1200SJP | 10,64 × 2,49 × 3,04 м (34 фт 11 дюйм × 8 фт 2 дюйм × 10 фт) | 18 650 кг / 41 100 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов |
| JLG 120SXJ | 10,95 × 2,49 × 3,05 м (35 фт 11 дюйм × 8 фт 2 дюйм × 10 фт) | 19 732 кг / 43 500 фунт. | 1 × 40-футовый high cube |
| JLG 1250AJP | 11,45 × 2,49 × 3,02 м (37 фт 7 дюйм × 8 фт 2 дюйм × 9 фт 11 дюйм) | 19 958 кг / 44 000 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов |
| Genie S-120 | 13 × 2,46 × 3,07 м (42 фт 8 дюйм × 8 фт 1 дюйм × 10 фт 1 дюйм) | 20 112 кг / 44 300 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Snorkel TB126J
МексикаТранзит 5-14 днейПодъёмники грузовиком через границу или в контейнерах до Мансанильо.
Расчёт в Мексика
АвстралияТранзит 28-35 днейСтрогая биосанитарная мойка: шины, поворотная платформа и полости рамы моются перед погрузкой.
Расчёт в Австралия
ЧилиТранзит 21-28 днейПодъёмники для горных работ и промышленного обслуживания, в контейнерах до Сан-Антонио.
Расчёт в Чили
Подготовка Snorkel TB126J к экспорту
- Стрела сложена и втянута, пульт в люльке закрыт.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке Snorkel TB126J
Помещается ли Snorkel TB126J в контейнер?
Целиком нет: при ширине 2,59 м (8 фт 6 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов — по нашим записям о погрузке.
Сколько весит Snorkel TB126J при перевозке?
Snorkel указывает для Snorkel TB126J 18 960 кг (41 800 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Snorkel TB126J?
13,64 × 2,59 × 3,17 м (44 фт 9 дюйм × 8 фт 6 дюйм × 10 фт 5 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Snorkel публикует для Snorkel TB126J.
Что нужно снять с Snorkel TB126J для перевозки?
Для варианта 1 × 40-футовый open top обычно: снимаем люльку и снимаем колёса. Стреловой подъёмник шире контейнера грузят без люльки и колёс; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить Snorkel TB126J по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
