Стреловой подъёмник · Snorkel
Snorkel TB60: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, Snorkel TB60 идёт так: 1 × 40-футовый high cube. Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,09 м / 4 дюйм, превышение по высоте 0,74 м / 2 фт 5 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 9,4 м / 30 фт 10 дюйм
- Транспортная ширина
- 2,49 м / 8 фт 2 дюйм
- Транспортная высота
- 2,69 м / 8 фт 10 дюйм
- Масса
- 9 860 кг / 21 700 фунт.

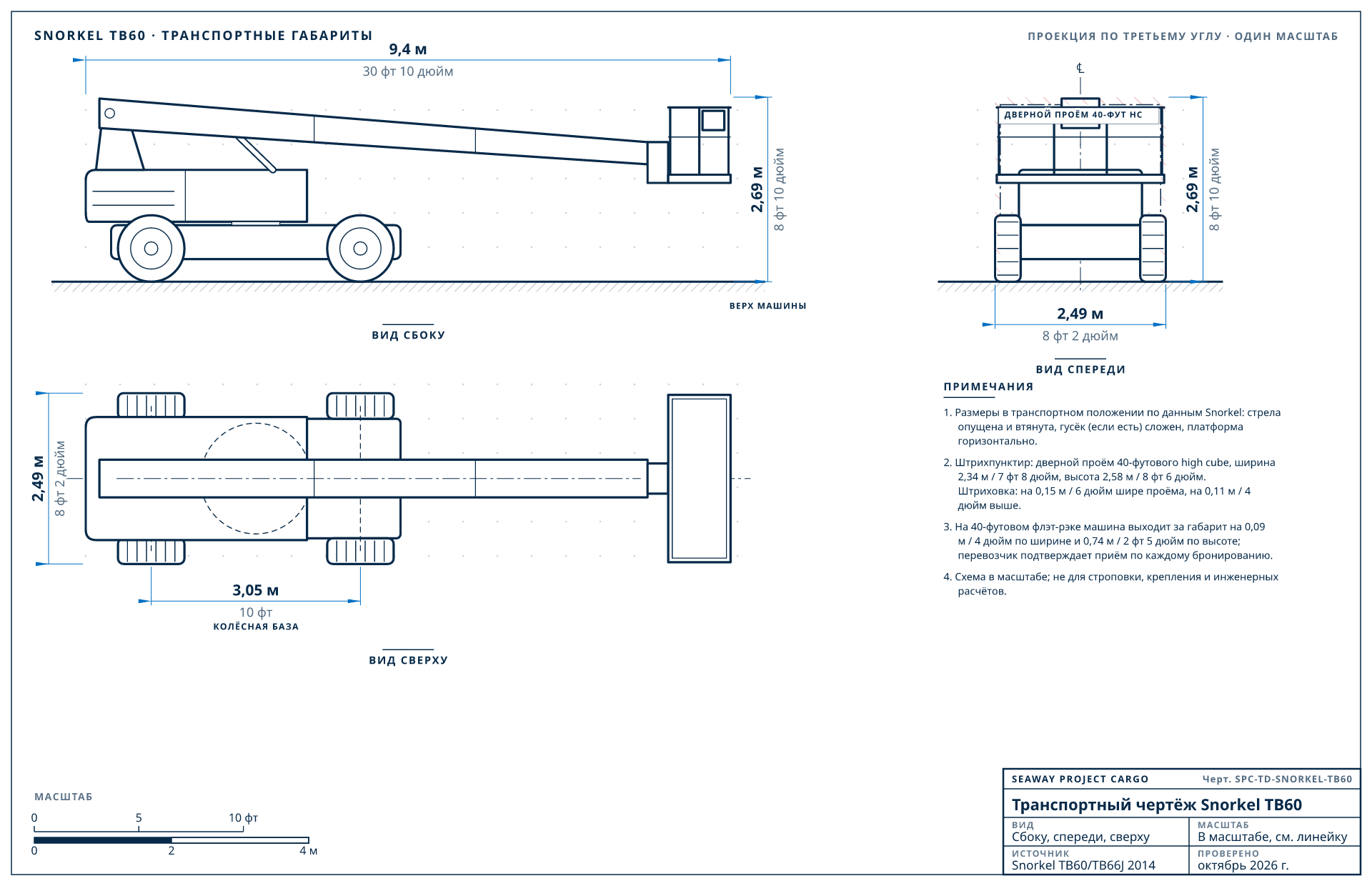

Транспортный чертёж Snorkel TB60
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Snorkel транспортным габаритам (TB60/TB66J 2014, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Snorkel TB60
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 9,4 м / 30 фт 10 дюйм | в транспортном положении: стрела опущена и втянута, платформа горизонтально |
| Транспортная ширина | 2,49 м / 8 фт 2 дюйм | по шинам |
| Транспортная высота | 2,69 м / 8 фт 10 дюйм | в транспортном положении, до верха стрелы или ограждения платформы |
| Масса | 9 860 кг / 21 700 фунт. | эксплуатационная масса |
| Высота платформы | 18,29 м / 60 фт | максимальная, до пола платформы |
| Горизонтальный вылет | 15,19 м / 49 фт 10 дюйм | |
| Платформа | 2,44 м / 8 фт | стандартная платформа, глубина 0,91 м / 3 фт |
| Радиус поворота хвостовой части | 1,65 м / 5 фт 5 дюйм | вынос хвостовой части поворотной платформы, как его указывает производитель |
| Колёсная база | 3,05 м / 10 фт | |
| Дорожный просвет | 0,33 м / 1 фт 1 дюйм | |
| Тип машины | Стреловой подъёмник | |
| Комплектация | Телескопическая стрела, платформа 2,44 × 0,91 m м, полный привод, шины с пенным наполнителем. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Snorkel TB60, от лучшего
Грузили в Seaway
Как мы грузим Snorkel TB60
Мы уже разбирали и грузили Snorkel TB60 на экспорт. Машина идёт так: 1 × 40-футовый high cube.
- 1 × 40-футовый high cube
- Перед погрузкой, как с каждым стреловым подъёмником шире контейнера: снимаем люльку, снимаем колёса. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | снимаем люльку и снимаем колёса (обычно) |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,09 м / 4 дюйм, превышение по высоте 0,74 м / 2 фт 5 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Сопоставимые машины других марок: самоходные подъёмники
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Snorkel TB60 | 9,4 × 2,49 × 2,69 м (30 фт 10 дюйм × 8 фт 2 дюйм × 8 фт 10 дюйм) | 9 860 кг / 21 700 фунт. | 1 × 40-футовый high cube |
| JLG 600S | 8,71 × 2,48 × 2,5 м (28 фт 7 дюйм × 8 фт 2 дюйм × 8 фт 2 дюйм) | 9 819 кг / 21 600 фунт. | 1 × 40-футовый high cube |
| JLG 601S | 8,36 × 2,44 × 2,54 м (27 фт 5 дюйм × 8 фт × 8 фт 4 дюйм) | 9 752 кг / 21 500 фунт. | 1 × 40-футовый high cube |
| Genie S-65 | 7,6 × 2,49 × 2,72 м (24 фт 11 дюйм × 8 фт 2 дюйм × 8 фт 11 дюйм) | 10 102 кг / 22 300 фунт. | 1 × 40-футовый high cube |
| JLG 600AJ | 8,83 × 2,48 × 2,54 м (29 фт × 8 фт 2 дюйм × 8 фт 4 дюйм) | 10 292 кг / 22 700 фунт. | 1 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Snorkel TB60
МексикаТранзит 5-14 днейПодъёмники грузовиком через границу или в контейнерах до Мансанильо.
Расчёт в Мексика
АвстралияТранзит 28-35 днейСтрогая биосанитарная мойка: шины, поворотная платформа и полости рамы моются перед погрузкой.
Расчёт в Австралия
ЧилиТранзит 21-28 днейПодъёмники для горных работ и промышленного обслуживания, в контейнерах до Сан-Антонио.
Расчёт в Чили
Подготовка Snorkel TB60 к экспорту
- Стрела сложена и втянута, пульт в люльке закрыт.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке Snorkel TB60
Помещается ли Snorkel TB60 в контейнер?
Целиком нет: при ширине 2,49 м (8 фт 2 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит Snorkel TB60 при перевозке?
Snorkel указывает для Snorkel TB60 9 860 кг (21 700 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Snorkel TB60?
9,4 × 2,49 × 2,69 м (30 фт 10 дюйм × 8 фт 2 дюйм × 8 фт 10 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Snorkel публикует для Snorkel TB60.
Что нужно снять с Snorkel TB60 для перевозки?
Для варианта 1 × 40-футовый high cube обычно: снимаем люльку и снимаем колёса. Стреловой подъёмник шире контейнера грузят без люльки и колёс; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить Snorkel TB60 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
