Vögele SUPER 2100-3i: транспортные габариты, масса и как отправить за рубеж
Vögele SUPER 2100-3i обычно идёт так: 1 × 40-футовый open top + 1 × 40-футовый high cube — по нашим записям о погрузке родственных моделей (Vögele Super 2100-2). Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,15 м / 6 дюйм, превышение по высоте 1,15 м / 3 фт 9 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 6,65 м / 21 фт 10 дюйм
- Транспортная ширина
- 2,55 м / 8 фт 4 дюйм
- Транспортная высота
- 3,1 м / 10 фт 2 дюйм
- Масса
- 21 950 кг / 48 400 фунт.

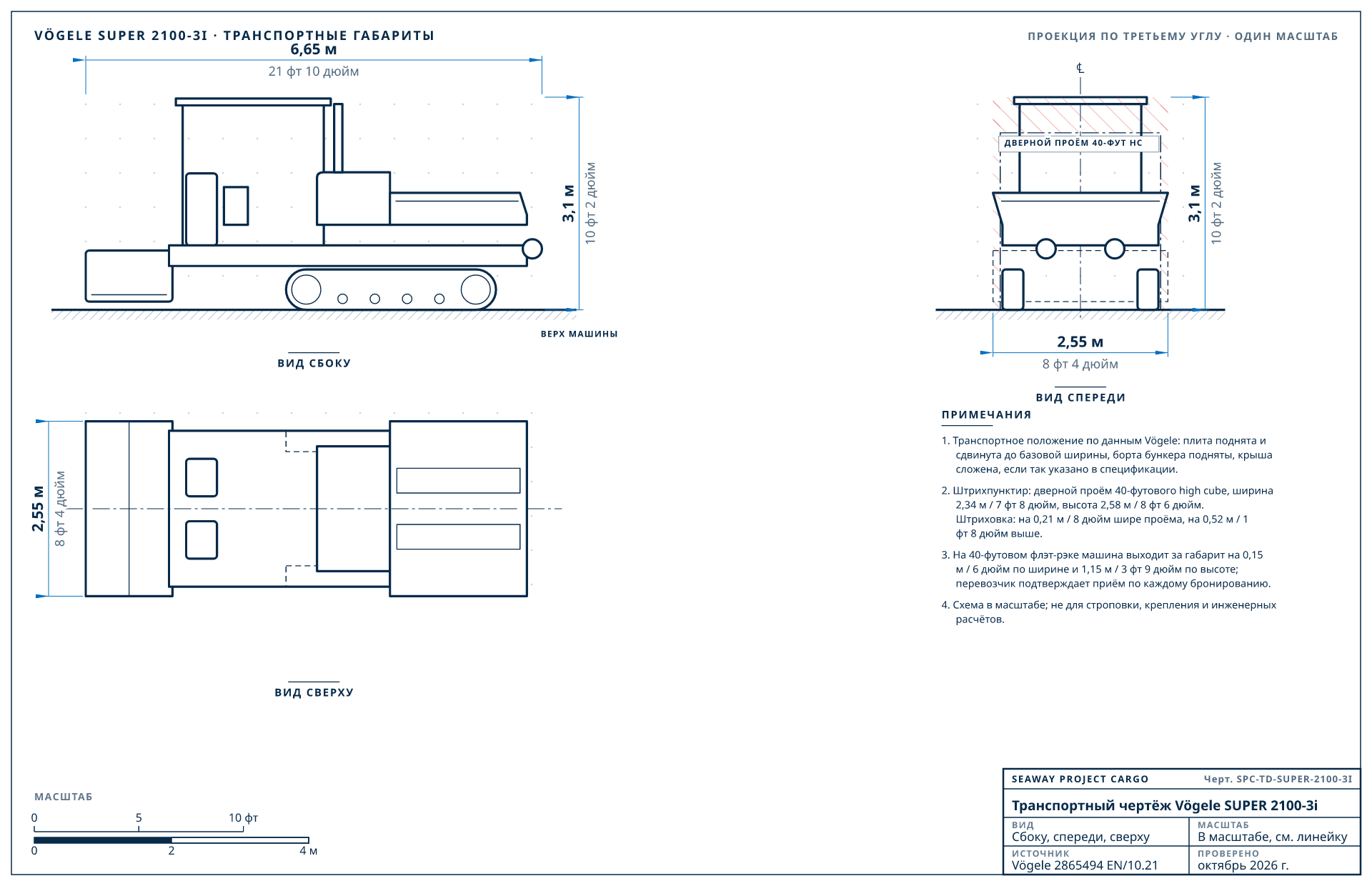

Транспортный чертёж Vögele SUPER 2100-3i
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Vögele транспортным габаритам. Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Vögele SUPER 2100-3i
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 6,65 м / 21 фт 10 дюйм | в транспортном положении, со стандартной выглаживающей плитой |
| Транспортная ширина | 2,55 м / 8 фт 4 дюйм | борта бункера подняты |
| Транспортная высота | 3,1 м / 10 фт 2 дюйм | транспортная высота: по сложенной крыше или выхлопной трубе, как указывает производитель |
| Масса | 21 950 кг / 48 400 фунт. | масса со стандартной плитой |
| Базовая ширина укладки | 2,55 м / 8 фт 4 дюйм | стандартная плита, без уширителей |
| Максимальная ширина укладки | 13 м / 42 фт 8 дюйм | с уширителями плиты; уширители едут в ящиках |
| Вместимость бункера | 14 t | |
| Длина гусениц | 3,06 м / 10 фт | |
| Колея | 1,97 м / 6 фт 6 дюйм | |
| Тип машины | Гусеничный асфальтоукладчик | |
| Комплектация | Резиновые гусеницы, раздвижная выглаживающая плита AB 500 TV на базовой ширине 2,55 м (8 фт 4 дюйм). Ширина со сложенными стенками бункера; высота со сложенной крышей оператора, 3,86 м (12 фт 8 дюйм) с поднятой. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Vögele SUPER 2100-3i, от лучшего
Грузили в Seaway
Как мы грузим Vögele SUPER 2100-3i
В наших записях о погрузке есть предыдущие и родственные модели Vögele SUPER 2100-3i (Vögele Super 2100-2). Обычный план: 1 × 40-футовый open top + 1 × 40-футовый high cube.
- 1 × 40-футовый open top + 1 × 40-футовый high cube
- Перед погрузкой, как с каждым асфальтоукладчиком, который мы грузим в контейнеры: снимаем выглаживающую плиту. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый open top + 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | снимаем выглаживающую плиту (обычно) |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,15 м / 6 дюйм, превышение по высоте 1,15 м / 3 фт 9 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поместится ли? Опубликованные конфигурации
Vögele публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 6,65 × 2,55 × 3,1 м (21 фт 10 дюйм × 8 фт 4 дюйм × 10 фт 2 дюйм)21 950 кг (48 400 фунт.)
- Лучший вариант
- 40-футовый флэт-рэкНегабарит · превышение по ширине 0,15 м / 6 дюйм, превышение по высоте 1,15 м / 3 фт 9 дюйм
- Дверь 40-футового high cube
- На 0,21 м / 8 дюйм шире дверного проёма, на 0,52 м / 1 фт 8 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Поколения Vögele SUPER 2100-3i и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| SUPER 2100-2 | — | 1 × 40-футовый open top + 1 × 40-футовый high cube1 машина в записях: Vögele Super 2100-2 |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Сопоставимые машины других марок: асфальтоукладчики
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Vögele SUPER 2100-3i | 6,65 × 2,55 × 3,1 м (21 фт 10 дюйм × 8 фт 4 дюйм × 10 фт 2 дюйм) | 21 950 кг / 48 400 фунт. | 1 × 40-футовый open top + 1 × 40-футовый high cube |
| Roadtec RP-195 | 6,29 × 3,11 × 3,11 м (20 фт 8 дюйм × 10 фт 2 дюйм × 10 фт 2 дюйм) | 20 593 кг / 45 400 фунт. | 1 × 40-футовый open top + 3 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Vögele SUPER 2100-3i
МексикаТранзит 5-14 днейУкладчики грузовиком через границу или в open top до Мансанильо.
Расчёт в Мексика
КолумбияТранзит 12-18 днейДорожно-строительные парки, в open top и high cube до Картахены или Буэнавентуры.
Расчёт в Колумбия
ФилиппиныТранзит 18-28 днейДорожно-строительные парки, в open top и high cube до Манилы.
Расчёт в Филиппины
Подготовка Vögele SUPER 2100-3i к экспорту
- Стенки бункера складывают, крышу оператора опускают, выглаживающую плиту поднимают и фиксируют или снимают, конвейеры, шнеки и плиты очищают от асфальта.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке Vögele SUPER 2100-3i
Помещается ли Vögele SUPER 2100-3i в контейнер?
Целиком нет: при ширине 2,55 м (8 фт 4 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый open top + 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит Vögele SUPER 2100-3i при перевозке?
Vögele указывает для Vögele SUPER 2100-3i 21 950 кг (48 400 фунт.) (масса со стандартной плитой); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Vögele SUPER 2100-3i?
6,65 × 2,55 × 3,1 м (21 фт 10 дюйм × 8 фт 4 дюйм × 10 фт 2 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Vögele публикует для Vögele SUPER 2100-3i.
Что нужно снять с Vögele SUPER 2100-3i для перевозки?
Для варианта 1 × 40-футовый open top + 1 × 40-футовый high cube обычно: снимаем выглаживающую плиту. Выглаживающую плиту снимают с каждого асфальтоукладчика, который мы грузим в контейнеры, и она едет упакованной вместе с уширителями; остальное для вашей машины подтверждает осмотр. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить Vögele SUPER 2100-3i по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
