JLG 1500SJ: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, JLG 1500SJ идёт так: 1 × 40-футовый open top. Целиком — RoRo, если в ваш порт есть линия.
- Транспортная длина
- 13,11 м / 43 фт
- Транспортная ширина
- 2,49 м / 8 фт 2 дюйм
- Транспортная высота
- 3,04 м / 10 фт
- Масса
- 21 772 кг / 48 000 фунт.

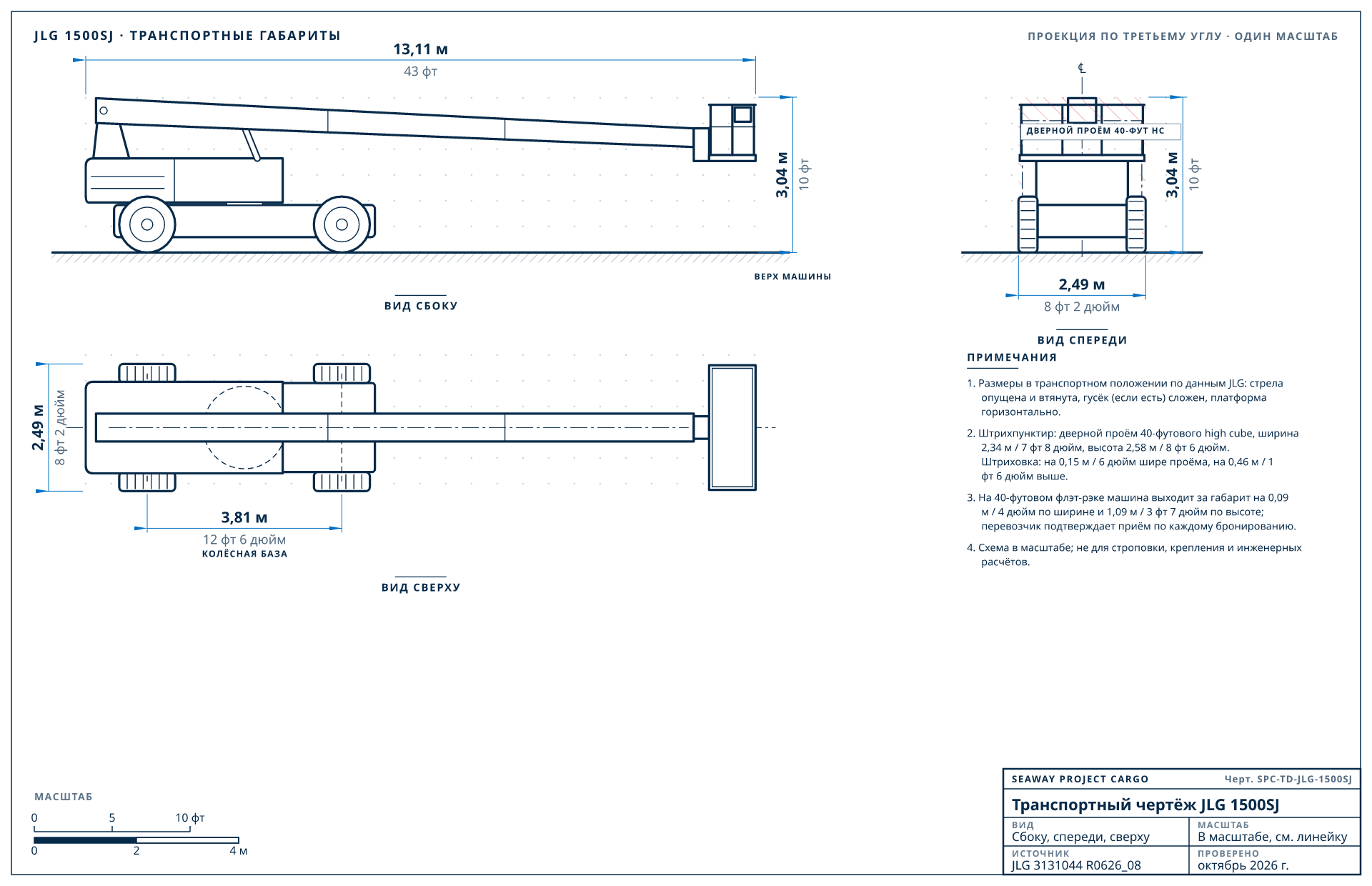

Транспортный чертёж JLG 1500SJ
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным JLG транспортным габаритам (3131044 R0626_08, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики JLG 1500SJ
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 13,11 м / 43 фт | в транспортном положении: стрела опущена и втянута, платформа горизонтально |
| Транспортная ширина | 2,49 м / 8 фт 2 дюйм | по шинам |
| Транспортная высота | 3,04 м / 10 фт | в транспортном положении, до верха стрелы или ограждения платформы |
| Масса | 21 772 кг / 48 000 фунт. | эксплуатационная масса |
| Высота платформы | 45,7 м / 149 фт 11 дюйм | максимальная, до пола платформы |
| Горизонтальный вылет | 24,38 м / 80 фт | |
| Платформа | 2,44 м / 8 фт | стандартная платформа, глубина 0,91 м / 3 фт |
| Радиус поворота хвостовой части | 1,67 м / 5 фт 6 дюйм | вынос хвостовой части поворотной платформы, как его указывает производитель |
| Колёсная база | 3,81 м / 12 фт 6 дюйм | |
| Дорожный просвет | 0,3 м / 1 фт | |
| Тип машины | Стреловой подъёмник | |
| Комплектация | Телескопическая стрела с гуськом, платформа 2,44 × 0,91 m м, полный привод, шины с пенным наполнителем. Ширина с втянутыми осями. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить JLG 1500SJ, от лучшего
Грузили в Seaway
Как мы грузим JLG 1500SJ
Мы уже разбирали и грузили JLG 1500SJ на экспорт. Машина идёт так: 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов.
- 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортовИли: 1 × 45-футовый high cube + 1 × 40-футовый high cube
- Перед погрузкой, как с каждым стреловым подъёмником шире контейнера: снимаем люльку, снимаем колёса. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортовЛучший вариант | По нашим записям о погрузке | снимаем люльку и снимаем колёса (обычно) |
| 2 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 3 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Сопоставимые машины других марок: самоходные подъёмники
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| JLG 1500SJ | 13,11 × 2,49 × 3,04 м (43 фт × 8 фт 2 дюйм × 10 фт) | 21 772 кг / 48 000 фунт. | 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов |
| Genie ZX-135/70 | 12,93 × 2,49 × 3,09 м (42 фт 5 дюйм × 8 фт 2 дюйм × 10 фт 2 дюйм) | 21 092 кг / 46 500 фунт. | 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов |
| Genie Z-135/70 | 12,93 × 2,46 × 3,07 м (42 фт 5 дюйм × 8 фт 1 дюйм × 10 фт 1 дюйм) | 20 366 кг / 44 900 фунт. | 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов |
| Genie S-125 | 12,17 × 2,46 × 3,07 м (39 фт 11 дюйм × 8 фт 1 дюйм × 10 фт 1 дюйм) | 20 248 кг / 44 600 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов |
| Genie S-120 | 13 × 2,46 × 3,07 м (42 фт 8 дюйм × 8 фт 1 дюйм × 10 фт 1 дюйм) | 20 112 кг / 44 300 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде JLG 1500SJ
МексикаТранзит 5-14 днейПодъёмники грузовиком через границу или в контейнерах до Мансанильо.
Расчёт в Мексика
АвстралияТранзит 28-35 днейСтрогая биосанитарная мойка: шины, поворотная платформа и полости рамы моются перед погрузкой.
Расчёт в Австралия
Саудовская АравияТранзит 18-25 днейКрупные подъёмники для промышленных проектов, в open top до Даммама или Джидды.
Расчёт в Саудовская Аравия
Подготовка JLG 1500SJ к экспорту
- Стрела сложена и втянута, стопор поворота платформы включён, где он есть, пульт в люльке закрыт.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке JLG 1500SJ
Помещается ли JLG 1500SJ в контейнер?
Целиком нет: при ширине 2,49 м (8 фт 2 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов — по нашим записям о погрузке.
Сколько весит JLG 1500SJ при перевозке?
JLG указывает для JLG 1500SJ 21 772 кг (48 000 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты JLG 1500SJ?
13,11 × 2,49 × 3,04 м (43 фт × 8 фт 2 дюйм × 10 фт) (длина × ширина × высота) в транспортном положении, по спецификациям, которые JLG публикует для JLG 1500SJ.
Что нужно снять с JLG 1500SJ для перевозки?
Для варианта 1 × 40-футовый open top обычно: снимаем люльку и снимаем колёса. Стреловой подъёмник шире контейнера грузят без люльки и колёс; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить JLG 1500SJ по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
