JLG 800AJ: транспортные габариты, масса и как отправить за рубеж
JLG 800AJ обычно идёт так: 1 × 40-футовый high cube — по нашим записям о погрузке родственных моделей (JLG 800A, JLG 800A 2x4, JLG 800AJ 2x4). Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,08 м / 3 дюйм, превышение по высоте 1,05 м / 3 фт 5 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 11,13 м / 36 фт 6 дюйм
- Транспортная ширина
- 2,48 м / 8 фт 2 дюйм
- Транспортная высота
- 3 м / 9 фт 10 дюйм
- Масса
- 15 757 кг / 34 700 фунт.

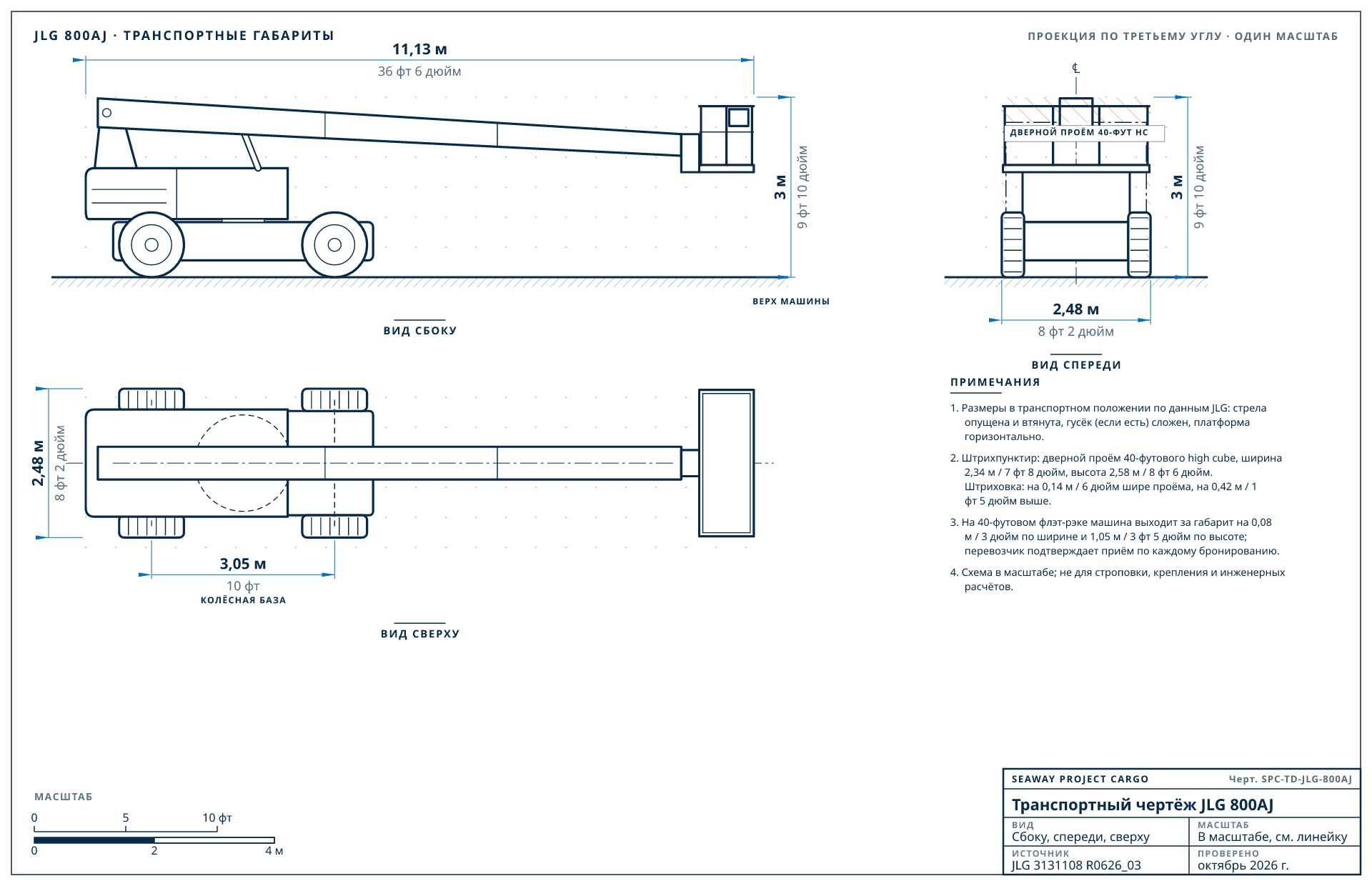

Транспортный чертёж JLG 800AJ
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным JLG транспортным габаритам (3131108 R0626_03, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики JLG 800AJ
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 11,13 м / 36 фт 6 дюйм | в транспортном положении: стрела опущена и втянута, платформа горизонтально |
| Транспортная ширина | 2,48 м / 8 фт 2 дюйм | по шинам |
| Транспортная высота | 3 м / 9 фт 10 дюйм | в транспортном положении, до верха стрелы или ограждения платформы |
| Масса | 15 757 кг / 34 700 фунт. | эксплуатационная масса |
| Высота платформы | 24,38 м / 80 фт | максимальная, до пола платформы |
| Горизонтальный вылет | 15,8 м / 51 фт 10 дюйм | |
| Платформа | 2,44 м / 8 фт | стандартная платформа, глубина 0,91 м / 3 фт |
| Радиус поворота хвостовой части | 0,76 м / 2 фт 6 дюйм | вынос хвостовой части поворотной платформы, как его указывает производитель |
| Колёсная база | 3,05 м / 10 фт | |
| Дорожный просвет | 0,28 м / 11 дюйм | |
| Тип машины | Стреловой подъёмник | |
| Комплектация | Коленчатая стрела с гуськом, платформа 2,44 × 0,91 m м, шины с пенным наполнителем. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить JLG 800AJ, от лучшего
Грузили в Seaway
Как мы грузим JLG 800AJ
В наших записях о погрузке есть предыдущие и родственные модели JLG 800AJ (JLG 800A, JLG 800A 2x4, JLG 800AJ 2x4, JLG 800S). Обычный план: 1 × 40-футовый high cube.
- 1 × 40-футовый high cube
- Перед погрузкой, как с каждым стреловым подъёмником шире контейнера: снимаем люльку, снимаем колёса. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | снимаем люльку и снимаем колёса (обычно) |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,08 м / 3 дюйм, превышение по высоте 1,05 м / 3 фт 5 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Сопоставимые машины других марок: самоходные подъёмники
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| JLG 800AJ | 11,13 × 2,48 × 3 м (36 фт 6 дюйм × 8 фт 2 дюйм × 9 фт 10 дюйм) | 15 757 кг / 34 700 фунт. | 1 × 40-футовый high cube |
| Genie S-80 | 11,1 × 2,5 × 2,8 м (36 фт 5 дюйм × 8 фт 2 дюйм × 9 фт 2 дюйм) | 16 057 кг / 35 400 фунт. | 1 × 40-футовый high cube |
| Snorkel TB80 | 11,78 × 2,59 × 2,9 м (38 фт 8 дюйм × 8 фт 6 дюйм × 9 фт 6 дюйм) | 16 480 кг / 36 300 фунт. | 1 × 40-футовый high cube |
| Genie Z-80/60 | 11,27 × 2,49 × 3 м (37 фт × 8 фт 2 дюйм × 9 фт 10 дюйм) | 17 010 кг / 37 500 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов |
| Genie S-85 | 11,6 × 2,5 × 2,8 м (38 фт 1 дюйм × 8 фт 2 дюйм × 9 фт 2 дюйм) | 17 237 кг / 38 000 фунт. | 1 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде JLG 800AJ
МексикаТранзит 5-14 днейПодъёмники грузовиком через границу или в контейнерах до Мансанильо.
Расчёт в Мексика
АвстралияТранзит 28-35 днейСтрогая биосанитарная мойка: шины, поворотная платформа и полости рамы моются перед погрузкой.
Расчёт в Австралия
Саудовская АравияТранзит 18-25 днейКрупные подъёмники для промышленных проектов, в open top до Даммама или Джидды.
Расчёт в Саудовская Аравия
Подготовка JLG 800AJ к экспорту
- Стрела сложена и втянута, стопор поворота платформы включён, где он есть, пульт в люльке закрыт.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке JLG 800AJ
Помещается ли JLG 800AJ в контейнер?
Целиком нет: при ширине 2,48 м (8 фт 2 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит JLG 800AJ при перевозке?
JLG указывает для JLG 800AJ 15 757 кг (34 700 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты JLG 800AJ?
11,13 × 2,48 × 3 м (36 фт 6 дюйм × 8 фт 2 дюйм × 9 фт 10 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые JLG публикует для JLG 800AJ.
Что нужно снять с JLG 800AJ для перевозки?
Для варианта 1 × 40-футовый high cube обычно: снимаем люльку и снимаем колёса. Стреловой подъёмник шире контейнера грузят без люльки и колёс; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить JLG 800AJ по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
