Стреловой подъёмник · Genie
Genie S-85: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, Genie S-85 идёт так: 1 × 40-футовый high cube. Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,1 м / 4 дюйм, превышение по высоте 0,85 м / 2 фт 9 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 11,6 м / 38 фт 1 дюйм
- Транспортная ширина
- 2,5 м / 8 фт 2 дюйм
- Транспортная высота
- 2,8 м / 9 фт 2 дюйм
- Масса
- 17 237 кг / 38 000 фунт.

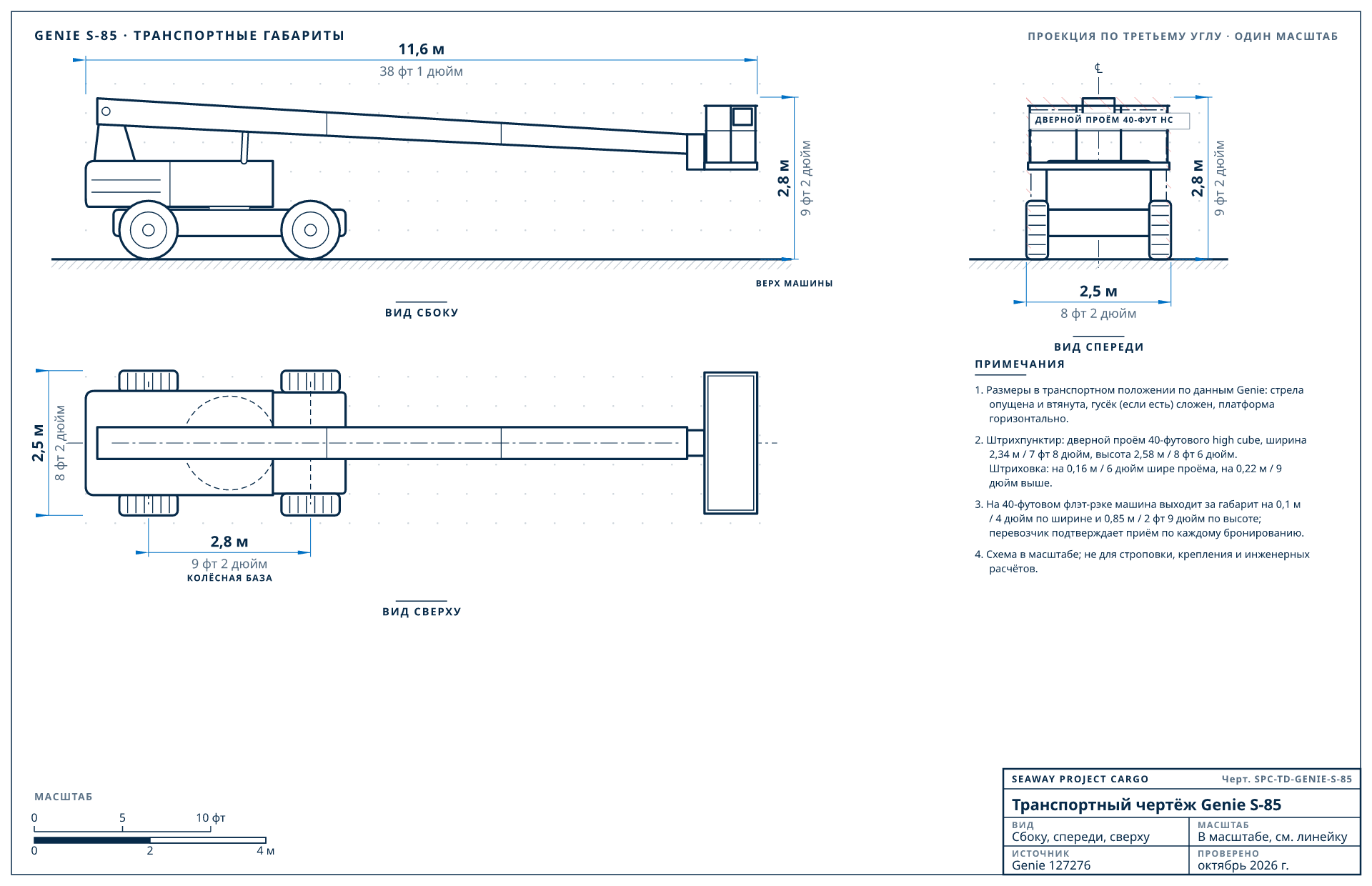

Транспортный чертёж Genie S-85
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Genie транспортным габаритам (127276, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Genie S-85
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 11,6 м / 38 фт 1 дюйм | в транспортном положении: стрела опущена и втянута, платформа горизонтально |
| Транспортная ширина | 2,5 м / 8 фт 2 дюйм | по шинам |
| Транспортная высота | 2,8 м / 9 фт 2 дюйм | в транспортном положении, до верха стрелы или ограждения платформы |
| Масса | 17 237 кг / 38 000 фунт. | эксплуатационная масса |
| Высота платформы | 25,91 м / 85 фт | максимальная, до пола платформы |
| Горизонтальный вылет | 23,32 м / 76 фт 6 дюйм | |
| Платформа | 2,44 м / 8 фт | стандартная платформа, глубина 0,91 м / 3 фт |
| Радиус поворота хвостовой части | 1,42 м / 4 фт 8 дюйм | вынос хвостовой части поворотной платформы, как его указывает производитель |
| Колёсная база | 2,8 м / 9 фт 2 дюйм | |
| Дорожный просвет | 0,4 м / 1 фт 4 дюйм | |
| Тип машины | Стреловой подъёмник | |
| Комплектация | Телескопическая стрела с гуськом, платформа 2,44 × 0,91 m м, полный привод, шины с пенным наполнителем. Длина с гуськом, подогнутым под стрелу для перевозки; 12,20 м (40 фт) в сложенном положении с гуськом по оси. | |
Документы производителя
- Технические характеристики (PDF, 127276)
- Технические характеристики (PDF, 127239)
- Страница модели на сайте Genie
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Genie S-85, от лучшего
Грузили в Seaway
Как мы грузим Genie S-85
Мы уже разбирали и грузили Genie S85 на экспорт. Машина идёт так: 1 × 40-футовый high cube.
- 1 × 40-футовый high cube
- Перед погрузкой, как с каждым стреловым подъёмником шире контейнера: снимаем люльку, снимаем колёса. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | снимаем люльку и снимаем колёса (обычно) |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,1 м / 4 дюйм, превышение по высоте 0,85 м / 2 фт 9 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Сопоставимые машины других марок: самоходные подъёмники
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Genie S-85 | 11,6 × 2,5 × 2,8 м (38 фт 1 дюйм × 8 фт 2 дюйм × 9 фт 2 дюйм) | 17 237 кг / 38 000 фунт. | 1 × 40-футовый high cube |
| Snorkel TB80 | 11,78 × 2,59 × 2,9 м (38 фт 8 дюйм × 8 фт 6 дюйм × 9 фт 6 дюйм) | 16 480 кг / 36 300 фунт. | 1 × 40-футовый high cube |
| JLG 1200SJP | 10,64 × 2,49 × 3,04 м (34 фт 11 дюйм × 8 фт 2 дюйм × 10 фт) | 18 650 кг / 41 100 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов |
| JLG 800AJ | 11,13 × 2,48 × 3 м (36 фт 6 дюйм × 8 фт 2 дюйм × 9 фт 10 дюйм) | 15 757 кг / 34 700 фунт. | 1 × 40-футовый high cube |
| JLG 800A | 11,25 × 2,44 × 3 м (36 фт 11 дюйм × 8 фт × 9 фт 10 дюйм) | 15 558 кг / 34 300 фунт. | 1 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Genie S-85
МексикаТранзит 5-14 днейПодъёмники грузовиком через границу или в контейнерах до Мансанильо.
Расчёт в Мексика
АвстралияТранзит 28-35 днейСтрогая биосанитарная мойка: шины, поворотная платформа и полости рамы моются перед погрузкой.
Расчёт в Австралия
Объединенные Арабские ЭмиратыТранзит 20-28 днейПодъёмники для строительства и обслуживания объектов, в high cube до Джебель-Али.
Расчёт в Объединенные Арабские Эмираты
Подготовка Genie S-85 к экспорту
- Стрела сложена и втянута, фиксатор поворота платформы установлен, где он есть, пульт в люльке закрыт.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке Genie S-85
Помещается ли Genie S-85 в контейнер?
Целиком нет: при ширине 2,5 м (8 фт 2 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит Genie S-85 при перевозке?
Genie указывает для Genie S-85 17 237 кг (38 000 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Genie S-85?
11,6 × 2,5 × 2,8 м (38 фт 1 дюйм × 8 фт 2 дюйм × 9 фт 2 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Genie публикует для Genie S-85.
Что нужно снять с Genie S-85 для перевозки?
Для варианта 1 × 40-футовый high cube обычно: снимаем люльку и снимаем колёса. Стреловой подъёмник шире контейнера грузят без люльки и колёс; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить Genie S-85 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
