Стреловой подъёмник · Genie
Genie Z-40/23N: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, Genie Z-40/23N идёт так: 1 × 40-футовый high cube.
- Транспортная длина
- 6,53 м / 21 фт 5 дюйм
- Транспортная ширина
- 1,5 м / 4 фт 11 дюйм
- Транспортная высота
- 1,98 м / 6 фт 6 дюйм
- Масса
- 6 908 кг / 15 200 фунт.

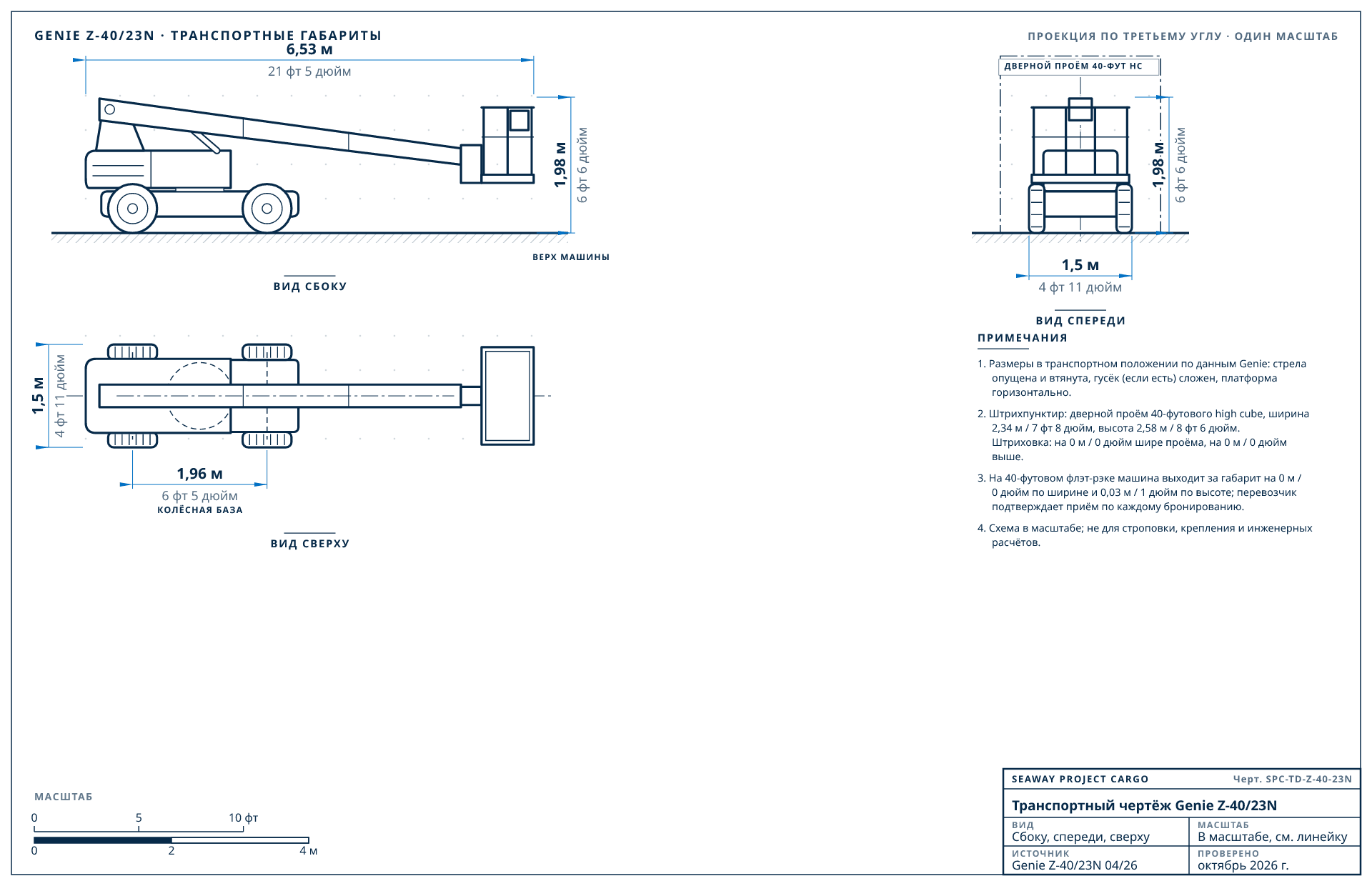

Транспортный чертёж Genie Z-40/23N
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Genie транспортным габаритам (Z-40/23N 04/26, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Genie Z-40/23N
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 6,53 м / 21 фт 5 дюйм | в транспортном положении: стрела опущена и втянута, платформа горизонтально |
| Транспортная ширина | 1,5 м / 4 фт 11 дюйм | по шинам |
| Транспортная высота | 1,98 м / 6 фт 6 дюйм | в транспортном положении, до верха стрелы или ограждения платформы |
| Масса | 6 908 кг / 15 200 фунт. | эксплуатационная масса |
| Высота платформы | 12,32 м / 40 фт 5 дюйм | максимальная, до пола платформы |
| Горизонтальный вылет | 6,91 м / 22 фт 8 дюйм | |
| Платформа | 1,42 м / 4 фт 8 дюйм | стандартная платформа, глубина 0,76 м / 2 фт 6 дюйм |
| Радиус поворота хвостовой части | 0,13 м / 5 дюйм | вынос хвостовой части поворотной платформы, как его указывает производитель |
| Колёсная база | 1,96 м / 6 фт 5 дюйм | |
| Дорожный просвет | 0,24 м / 9 дюйм | |
| Тип машины | Стреловой подъёмник | |
| Комплектация | Коленчатая стрела с гуськом, платформа 1,42 × 0,76 m м, привод на одну ось, на аккумуляторах, цельнолитые шины. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Genie Z-40/23N, от лучшего
Грузили в Seaway
Как мы грузим Genie Z-40/23N
Мы уже разбирали и грузили Genie Z-40/23N на экспорт. Машина идёт так: 1 × 40-футовый high cube.
- 1 × 40-футовый high cube
- Грузится со стандартной подготовкой: жидкости проверены, аккумулятор отключён, машина вымыта и раскреплена.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | Разбирается на площадке и грузится по плану выше |
| 2 | 40-футовый контейнер high cube | Помещается без разборки | Едет как есть, раскреплённой. |
| 3 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по высоте 0,03 м / 1 дюйм). |
| 4 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 5 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Сопоставимые машины других марок: самоходные подъёмники
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Genie Z-40/23N | 6,53 × 1,5 × 1,98 м (21 фт 5 дюйм × 4 фт 11 дюйм × 6 фт 6 дюйм) | 6 908 кг / 15 200 фунт. | 1 × 40-футовый high cube |
| JLG M600JP | 10,16 × 2,41 × 2,54 м (33 фт 4 дюйм × 7 фт 11 дюйм × 8 фт 4 дюйм) | 7 144 кг / 15 700 фунт. | 1 × 40-футовый high cube |
| JLG 450A | 7,68 × 2,34 × 2,25 м (25 фт 2 дюйм × 7 фт 8 дюйм × 7 фт 5 дюйм) | 7 190 кг / 15 900 фунт. | 1 × 40-футовый high cube |
| JLG E450AJ | 6,45 × 1,75 × 2,01 м (21 фт 2 дюйм × 5 фт 9 дюйм × 6 фт 7 дюйм) | 6 532 кг / 14 400 фунт. | 1 × 40-футовый high cube |
| JLG 450AJ | 6,57 × 2,35 × 2,27 м (21 фт 7 дюйм × 7 фт 9 дюйм × 7 фт 5 дюйм) | 6 418 кг / 14 100 фунт. | 1 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Genie Z-40/23N
МексикаТранзит 5-14 днейПодъёмники грузовиком через границу или в контейнерах до Мансанильо.
Расчёт в Мексика
АвстралияТранзит 28-35 днейСтрогая биосанитарная мойка: шины, поворотная платформа и полости рамы моются перед погрузкой.
Расчёт в Австралия
Объединенные Арабские ЭмиратыТранзит 20-28 днейПодъёмники для строительства и обслуживания объектов, в high cube до Джебель-Али.
Расчёт в Объединенные Арабские Эмираты
Подготовка Genie Z-40/23N к экспорту
- Стрела сложена и втянута, фиксатор поворота платформы установлен, где он есть, пульт в люльке закрыт.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке Genie Z-40/23N
Помещается ли Genie Z-40/23N в контейнер?
Да. По нашим записям о погрузке она идёт так: 1 × 40-футовый high cube.
Сколько весит Genie Z-40/23N при перевозке?
Genie указывает для Genie Z-40/23N 6 908 кг (15 200 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Genie Z-40/23N?
6,53 × 1,5 × 1,98 м (21 фт 5 дюйм × 4 фт 11 дюйм × 6 фт 6 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Genie публикует для Genie Z-40/23N.
Можно ли отправить Genie Z-40/23N по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
