Genie S-60: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, Genie S-60 идёт так: 1 × 40-футовый high cube. Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,09 м / 4 дюйм, превышение по высоте 0,77 м / 2 фт 6 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 8,51 м / 27 фт 11 дюйм
- Транспортная ширина
- 2,49 м / 8 фт 2 дюйм
- Транспортная высота
- 2,72 м / 8 фт 11 дюйм
- Масса
- 9 308 кг / 20 500 фунт.

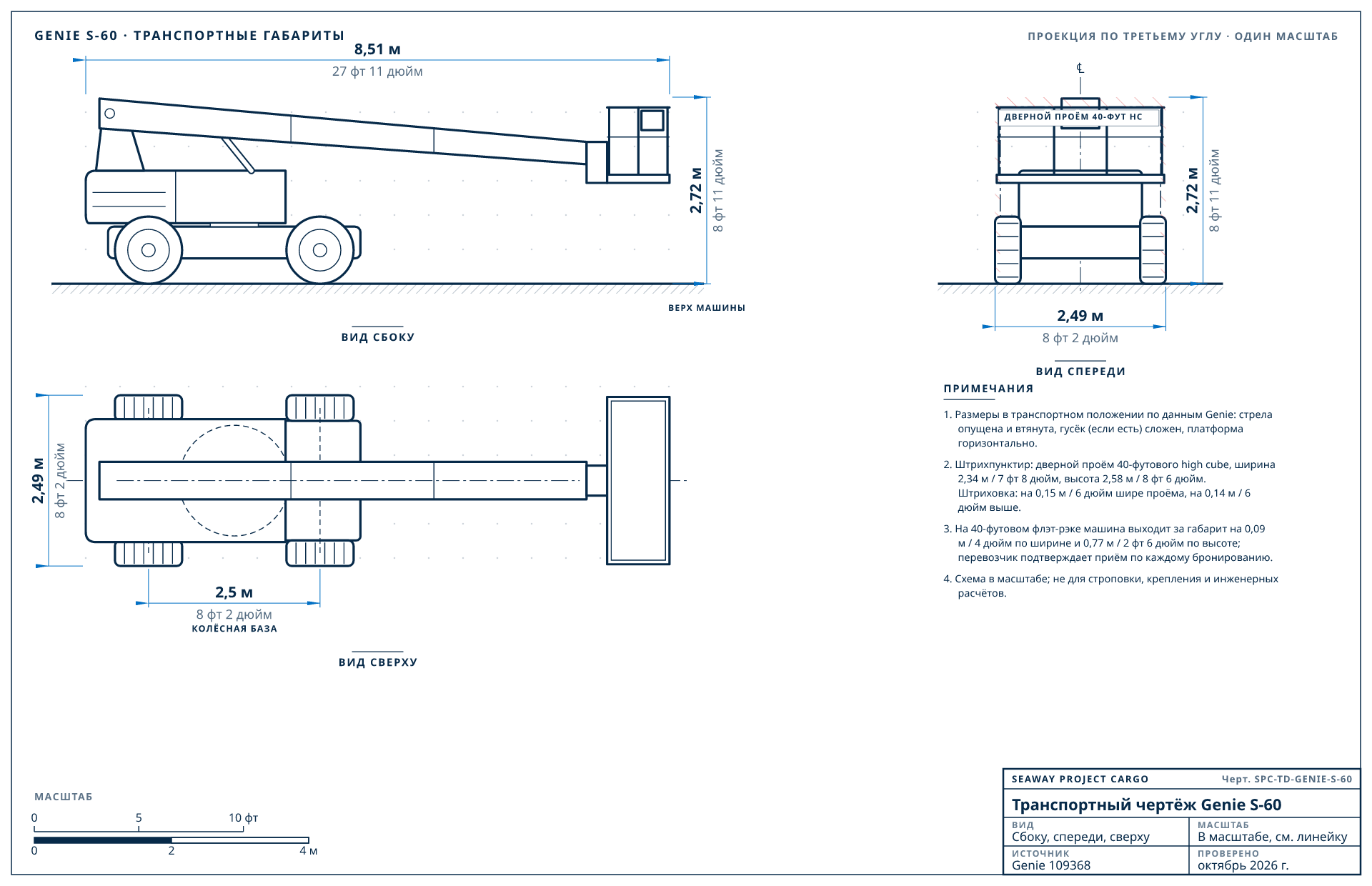

Транспортный чертёж Genie S-60
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Genie транспортным габаритам (109368, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Genie S-60
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 8,51 м / 27 фт 11 дюйм | в транспортном положении: стрела опущена и втянута, платформа горизонтально |
| Транспортная ширина | 2,49 м / 8 фт 2 дюйм | по шинам |
| Транспортная высота | 2,72 м / 8 фт 11 дюйм | в транспортном положении, до верха стрелы или ограждения платформы |
| Масса | 9 308 кг / 20 500 фунт. | эксплуатационная масса |
| Высота платформы | 18,3 м / 60 фт | максимальная, до пола платформы |
| Горизонтальный вылет | 15,48 м / 50 фт 9 дюйм | |
| Платформа | 2,44 м / 8 фт | стандартная платформа, глубина 0,91 м / 3 фт |
| Радиус поворота хвостовой части | 1,22 м / 4 фт | вынос хвостовой части поворотной платформы, как его указывает производитель |
| Колёсная база | 2,5 м / 8 фт 2 дюйм | |
| Дорожный просвет | 0,37 м / 1 фт 3 дюйм | |
| Тип машины | Стреловой подъёмник | |
| Комплектация | Телескопическая стрела, платформа 2,44 × 0,91 m м, пневматические шины. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Genie S-60, от лучшего
Грузили в Seaway
Как мы грузим Genie S-60
Мы уже разбирали и грузили Genie S60 на экспорт. Машина идёт так: 1 × 40-футовый high cube.
- 1 × 40-футовый high cube
- Перед погрузкой, как с каждым стреловым подъёмником шире контейнера: снимаем люльку, снимаем колёса. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | снимаем люльку и снимаем колёса (обычно) |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,09 м / 4 дюйм, превышение по высоте 0,77 м / 2 фт 6 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поместится ли? Опубликованные конфигурации
Genie публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 8,51 × 2,49 × 2,72 м (27 фт 11 дюйм × 8 фт 2 дюйм × 8 фт 11 дюйм)9 308 кг (20 500 фунт.)
- Лучший вариант
- 40-футовый флэт-рэкНегабарит · превышение по ширине 0,09 м / 4 дюйм, превышение по высоте 0,77 м / 2 фт 6 дюйм
- Дверь 40-футового high cube
- На 0,15 м / 6 дюйм шире дверного проёма, на 0,14 м / 6 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Сопоставимые машины других марок: самоходные подъёмники
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Genie S-60 | 8,51 × 2,49 × 2,72 м (27 фт 11 дюйм × 8 фт 2 дюйм × 8 фт 11 дюйм) | 9 308 кг / 20 500 фунт. | 1 × 40-футовый high cube |
| JLG 601S | 8,36 × 2,44 × 2,54 м (27 фт 5 дюйм × 8 фт × 8 фт 4 дюйм) | 9 752 кг / 21 500 фунт. | 1 × 40-футовый high cube |
| JLG 600S | 8,71 × 2,48 × 2,5 м (28 фт 7 дюйм × 8 фт 2 дюйм × 8 фт 2 дюйм) | 9 819 кг / 21 600 фунт. | 1 × 40-футовый high cube |
| Snorkel TB60 | 9,4 × 2,49 × 2,69 м (30 фт 10 дюйм × 8 фт 2 дюйм × 8 фт 10 дюйм) | 9 860 кг / 21 700 фунт. | 1 × 40-футовый high cube |
| JLG 600AJ | 8,83 × 2,48 × 2,54 м (29 фт × 8 фт 2 дюйм × 8 фт 4 дюйм) | 10 292 кг / 22 700 фунт. | 1 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Genie S-60
МексикаТранзит 5-14 днейПодъёмники грузовиком через границу или в контейнерах до Мансанильо.
Расчёт в Мексика
АвстралияТранзит 28-35 днейСтрогая биосанитарная мойка: шины, поворотная платформа и полости рамы моются перед погрузкой.
Расчёт в Австралия
Объединенные Арабские ЭмиратыТранзит 20-28 днейПодъёмники для строительства и обслуживания объектов, в high cube до Джебель-Али.
Расчёт в Объединенные Арабские Эмираты
Подготовка Genie S-60 к экспорту
- Стрела сложена и втянута, фиксатор поворота платформы установлен, где он есть, пульт в люльке закрыт.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке Genie S-60
Помещается ли Genie S-60 в контейнер?
Целиком нет: при ширине 2,49 м (8 фт 2 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит Genie S-60 при перевозке?
Genie указывает для Genie S-60 9 308 кг (20 500 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Genie S-60?
8,51 × 2,49 × 2,72 м (27 фт 11 дюйм × 8 фт 2 дюйм × 8 фт 11 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Genie публикует для Genie S-60.
Что нужно снять с Genie S-60 для перевозки?
Для варианта 1 × 40-футовый high cube обычно: снимаем люльку и снимаем колёса. Стреловой подъёмник шире контейнера грузят без люльки и колёс; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить Genie S-60 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
