Genie S-45: транспортные габариты, масса и как отправить за рубеж
Genie S-45 (6,8 × 2,24 × 2,49 м (22 фт 4 дюйм × 7 фт 4 дюйм × 8 фт 2 дюйм), 6 931 кг (15 300 фунт.)) помещается в 40-футовый контейнер high cube без разборки. Контейнер обычно самый дешёвый способ, доходит до большинства портов, а машина едет опломбированной.
- Транспортная длина
- 6,8 м / 22 фт 4 дюйм
- Транспортная ширина
- 2,24 м / 7 фт 4 дюйм
- Транспортная высота
- 2,49 м / 8 фт 2 дюйм
- Масса
- 6 931 кг / 15 300 фунт.

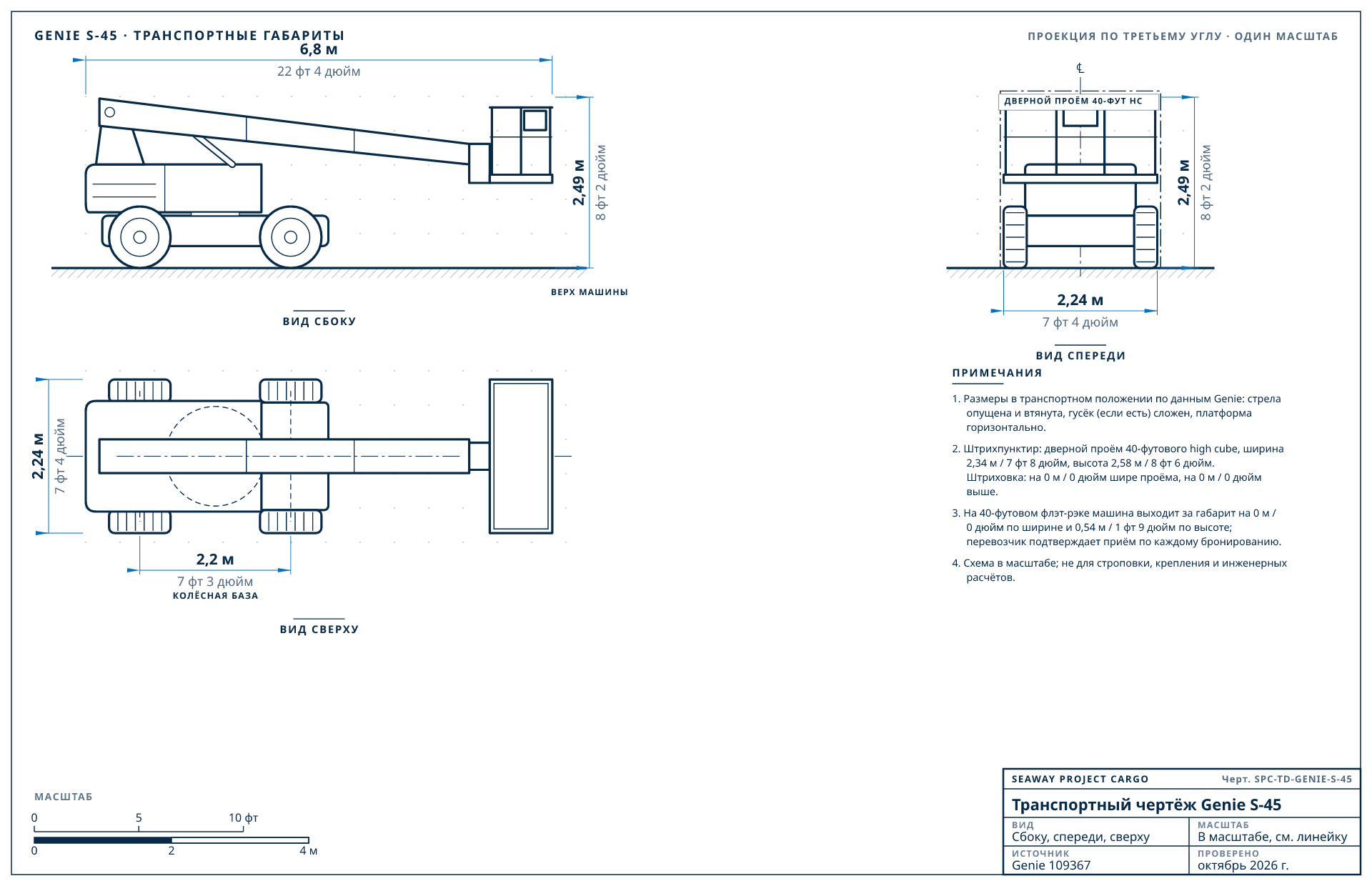

Транспортный чертёж Genie S-45
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Genie транспортным габаритам (109367, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Genie S-45
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 6,8 м / 22 фт 4 дюйм | в транспортном положении: стрела опущена и втянута, платформа горизонтально |
| Транспортная ширина | 2,24 м / 7 фт 4 дюйм | по шинам |
| Транспортная высота | 2,49 м / 8 фт 2 дюйм | в транспортном положении, до верха стрелы или ограждения платформы |
| Масса | 6 931 кг / 15 300 фунт. | эксплуатационная масса |
| Высота платформы | 13,72 м / 45 фт | максимальная, до пола платформы |
| Горизонтальный вылет | 11,12 м / 36 фт 6 дюйм | |
| Платформа | 2,44 м / 8 фт | стандартная платформа, глубина 0,91 м / 3 фт |
| Радиус поворота хвостовой части | 0,86 м / 2 фт 10 дюйм | вынос хвостовой части поворотной платформы, как его указывает производитель |
| Колёсная база | 2,2 м / 7 фт 3 дюйм | |
| Дорожный просвет | 0,32 м / 1 фт 1 дюйм | |
| Тип машины | Стреловой подъёмник | |
| Комплектация | Телескопическая стрела с гуськом, платформа 2,44 × 0,91 m м, полный привод, пневматические шины. Длина с гуськом, подогнутым под стрелу для перевозки; 8,48 м (27 фт 10 дюйм) в сложенном положении с гуськом по оси. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Genie S-45, от лучшего
Рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo. RoRo зависит от наличия регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | 40-футовый контейнер high cubeЛучший вариант | Помещается без разборки | Едет как есть, раскреплённой. |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по высоте 0,54 м / 1 фт 9 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Сопоставимые машины других марок: самоходные подъёмники
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Genie S-45 | 6,8 × 2,24 × 2,49 м (22 фт 4 дюйм × 7 фт 4 дюйм × 8 фт 2 дюйм) | 6 931 кг / 15 300 фунт. | 40-футовый контейнер high cube |
| JLG M600JP | 10,16 × 2,41 × 2,54 м (33 фт 4 дюйм × 7 фт 11 дюйм × 8 фт 4 дюйм) | 7 144 кг / 15 700 фунт. | 1 × 40-футовый high cube |
| JLG 450A | 7,68 × 2,34 × 2,25 м (25 фт 2 дюйм × 7 фт 8 дюйм × 7 фт 5 дюйм) | 7 190 кг / 15 900 фунт. | 1 × 40-футовый high cube |
| JLG E450AJ | 6,45 × 1,75 × 2,01 м (21 фт 2 дюйм × 5 фт 9 дюйм × 6 фт 7 дюйм) | 6 532 кг / 14 400 фунт. | 1 × 40-футовый high cube |
| JLG 450AJ | 6,57 × 2,35 × 2,27 м (21 фт 7 дюйм × 7 фт 9 дюйм × 7 фт 5 дюйм) | 6 418 кг / 14 100 фунт. | 1 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Genie S-45
МексикаТранзит 5-14 днейПодъёмники грузовиком через границу или в контейнерах до Мансанильо.
Расчёт в Мексика
АвстралияТранзит 28-35 днейСтрогая биосанитарная мойка: шины, поворотная платформа и полости рамы моются перед погрузкой.
Расчёт в Австралия
Объединенные Арабские ЭмиратыТранзит 20-28 днейПодъёмники для строительства и обслуживания объектов, в high cube до Джебель-Али.
Расчёт в Объединенные Арабские Эмираты
Подготовка Genie S-45 к экспорту
- Стрела сложена и втянута, фиксатор поворота платформы установлен, где он есть, пульт в люльке закрыт.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке Genie S-45
Помещается ли Genie S-45 в контейнер?
Genie S-45 (6,8 × 2,24 × 2,49 м (22 фт 4 дюйм × 7 фт 4 дюйм × 8 фт 2 дюйм), 6 931 кг (15 300 фунт.)) помещается в 40-футовый контейнер high cube без разборки. Контейнер обычно самый дешёвый способ, доходит до большинства портов, а машина едет опломбированной.
Сколько весит Genie S-45 при перевозке?
Genie указывает для Genie S-45 6 931 кг (15 300 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Genie S-45?
6,8 × 2,24 × 2,49 м (22 фт 4 дюйм × 7 фт 4 дюйм × 8 фт 2 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Genie публикует для Genie S-45.
Можно ли отправить Genie S-45 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
