Genie ZX-135/70: транспортные габариты, масса и как отправить за рубеж
Genie ZX-135/70 обычно идёт так: 1 × 40-футовый open top — по нашим записям о погрузке родственных моделей (Genie ZX 135). Целиком — RoRo, если в ваш порт есть линия.
- Транспортная длина
- 12,93 м / 42 фт 5 дюйм
- Транспортная ширина
- 2,49 м / 8 фт 2 дюйм
- Транспортная высота
- 3,09 м / 10 фт 2 дюйм
- Масса
- 21 092 кг / 46 500 фунт.

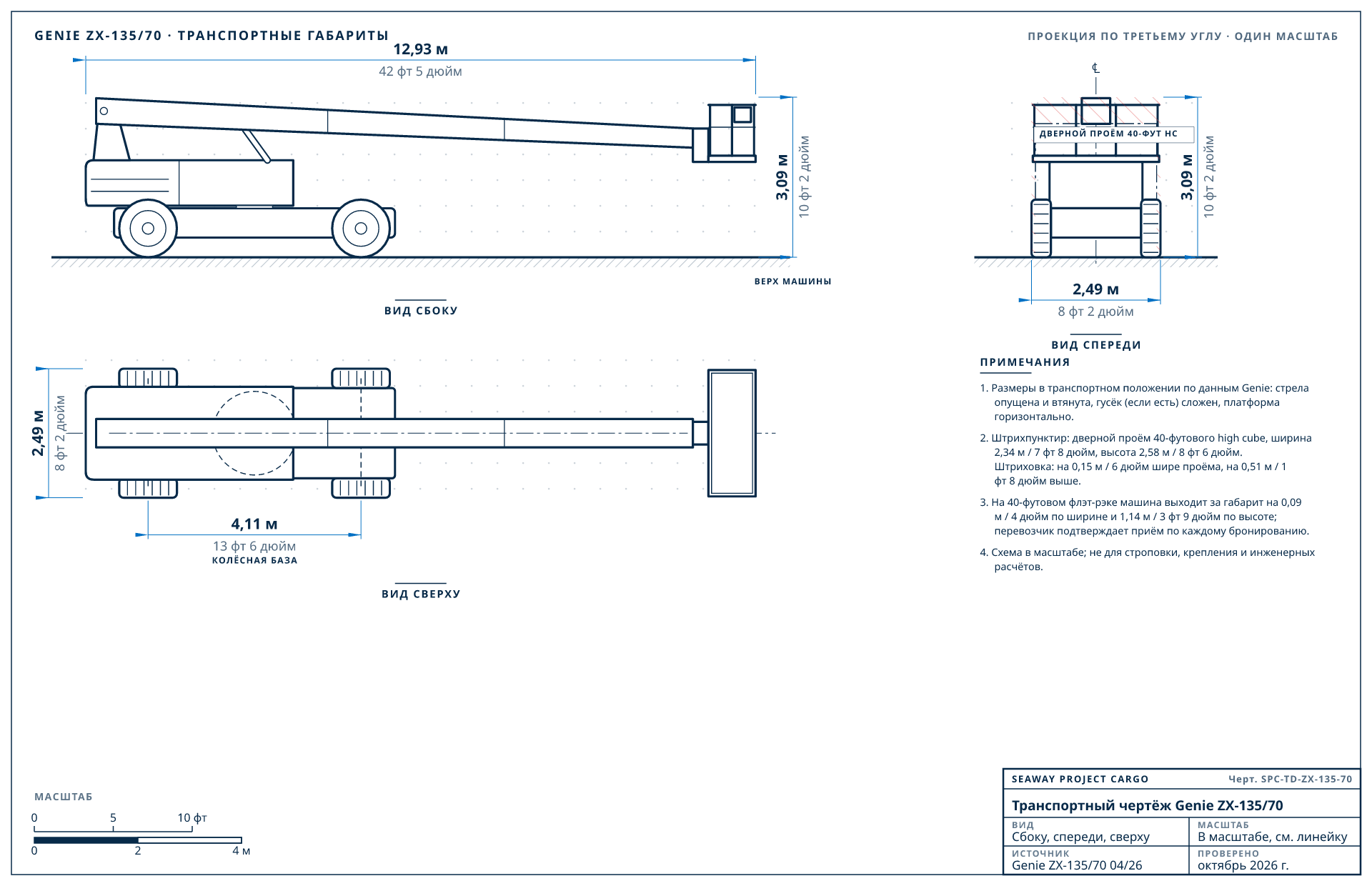

Транспортный чертёж Genie ZX-135/70
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Genie транспортным габаритам (ZX-135/70 04/26, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Genie ZX-135/70
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 12,93 м / 42 фт 5 дюйм | в транспортном положении: стрела опущена и втянута, платформа горизонтально |
| Транспортная ширина | 2,49 м / 8 фт 2 дюйм | по шинам |
| Транспортная высота | 3,09 м / 10 фт 2 дюйм | в транспортном положении, до верха стрелы или ограждения платформы |
| Масса | 21 092 кг / 46 500 фунт. | эксплуатационная масса |
| Высота платформы | 41,15 м / 135 фт | максимальная, до пола платформы |
| Горизонтальный вылет | 21,26 м / 69 фт 9 дюйм | |
| Платформа | 2,44 м / 8 фт | стандартная платформа, глубина 0,91 м / 3 фт |
| Колёсная база | 4,11 м / 13 фт 6 дюйм | |
| Дорожный просвет | 0,38 м / 1 фт 3 дюйм | |
| Тип машины | Стреловой подъёмник | |
| Комплектация | Коленчатая стрела, платформа 2,44 × 0,91 m м, полный привод, шины с пенным наполнителем. Ширина с втянутыми осями. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Genie ZX-135/70, от лучшего
Грузили в Seaway
Как мы грузим Genie ZX-135/70
В наших записях о погрузке есть предыдущие и родственные модели Genie ZX-135/70 (Genie ZX 135). Обычный план: 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов.
- 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов
- Перед погрузкой, как с каждым стреловым подъёмником шире контейнера: снимаем люльку, снимаем колёса. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортовЛучший вариант | По нашим записям о погрузке | снимаем люльку и снимаем колёса (обычно) |
| 2 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 3 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Сопоставимые машины других марок: самоходные подъёмники
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Genie ZX-135/70 | 12,93 × 2,49 × 3,09 м (42 фт 5 дюйм × 8 фт 2 дюйм × 10 фт 2 дюйм) | 21 092 кг / 46 500 фунт. | 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов |
| JLG 1500SJ | 13,11 × 2,49 × 3,04 м (43 фт × 8 фт 2 дюйм × 10 фт) | 21 772 кг / 48 000 фунт. | 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов |
| JLG 1350SJP | 11,86 × 2,49 × 3,04 м (38 фт 11 дюйм × 8 фт 2 дюйм × 10 фт) | 20 300 кг / 44 800 фунт. | 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов |
| JLG 1250AJP | 11,45 × 2,49 × 3,02 м (37 фт 7 дюйм × 8 фт 2 дюйм × 9 фт 11 дюйм) | 19 958 кг / 44 000 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов |
| JLG 120SXJ | 10,95 × 2,49 × 3,05 м (35 фт 11 дюйм × 8 фт 2 дюйм × 10 фт) | 19 732 кг / 43 500 фунт. | 1 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Genie ZX-135/70
МексикаТранзит 5-14 днейПодъёмники грузовиком через границу или в контейнерах до Мансанильо.
Расчёт в Мексика
АвстралияТранзит 28-35 днейСтрогая биосанитарная мойка: шины, поворотная платформа и полости рамы моются перед погрузкой.
Расчёт в Австралия
Объединенные Арабские ЭмиратыТранзит 20-28 днейПодъёмники для строительства и обслуживания объектов, в high cube до Джебель-Али.
Расчёт в Объединенные Арабские Эмираты
Подготовка Genie ZX-135/70 к экспорту
- Стрела сложена и втянута, фиксатор поворота платформы установлен, где он есть, пульт в люльке закрыт.
- Аккумуляторы отключают, машину подклинивают и крепят за штатные точки крепления.
Вопросы о доставке Genie ZX-135/70
Помещается ли Genie ZX-135/70 в контейнер?
Целиком нет: при ширине 2,49 м (8 фт 2 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый open top, на 0,46 м / 1 фт 6 дюйм выше бортов — по нашим записям о погрузке.
Сколько весит Genie ZX-135/70 при перевозке?
Genie указывает для Genie ZX-135/70 21 092 кг (46 500 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Genie ZX-135/70?
12,93 × 2,49 × 3,09 м (42 фт 5 дюйм × 8 фт 2 дюйм × 10 фт 2 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Genie публикует для Genie ZX-135/70.
Что нужно снять с Genie ZX-135/70 для перевозки?
Для варианта 1 × 40-футовый open top обычно: снимаем люльку и снимаем колёса. Стреловой подъёмник шире контейнера грузят без люльки и колёс; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить Genie ZX-135/70 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
