Гидравлический экскаватор · Hitachi Construction Machinery
Hitachi EX330LC-5: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, Hitachi EX330LC-5 идёт так: 2 × 40-футовый high cube. Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,99 м / 3 фт 3 дюйм, превышение по высоте 1,26 м / 4 фт 2 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 10,93 м / 35 фт 10 дюйм
- Транспортная ширина
- 3,39 м / 11 фт 1 дюйм
- Транспортная высота
- 3,21 м / 10 фт 6 дюйм
- Масса
- 32 500 кг / 71 700 фунт.

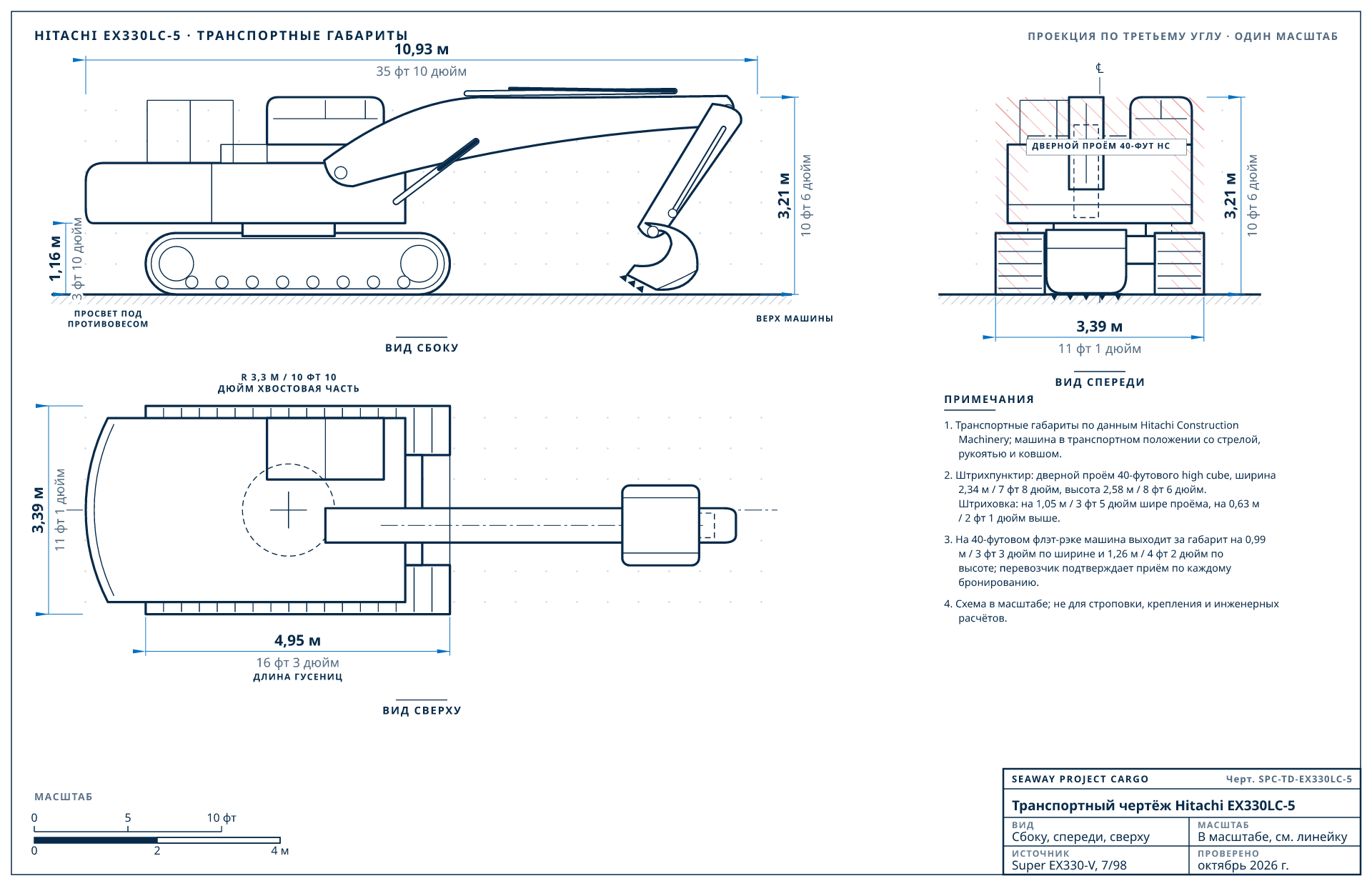

Транспортный чертёж Hitachi EX330LC-5
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Hitachi Construction Machinery транспортным габаритам. Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики Hitachi EX330LC-5
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 10,93 м / 35 фт 10 дюйм | стрела, рукоять и ковш установлены, транспортное положение |
| Транспортная ширина | 3,39 м / 11 фт 1 дюйм | по гусеницам, башмаки 800 мм |
| Транспортная высота | 3,21 м / 10 фт 6 дюйм | в транспортном положении |
| Масса | 32 500 кг / 71 700 фунт. | эксплуатационная масса |
| Радиус поворота хвостовой части | 3,3 м / 10 фт 10 дюйм | определяет зазор позади оси поворота на флэт-рэке |
| Длина гусениц | 4,95 м / 16 фт 3 дюйм | |
| Колея | 2,59 м / 8 фт 6 дюйм | |
| Ширина поворотной платформы | 3 м / 9 фт 10 дюйм | без поручней кабины |
| Дорожный просвет | 0,5 м / 1 фт 8 дюйм | |
| Просвет под противовесом | 1,16 м / 3 фт 10 дюйм | от низа противовеса до земли |
| Тип машины | Гидравлический экскаватор | |
| Комплектация | Североамериканский Super EX330-V с удлинённой ходовой частью: стрела 6,4 м (21 фт), рукоять 3,2 м (10 фт 6 дюйм), ковш 1,4 м³ (1,8 куб. ярд.), башмаки 800 мм (31 дюйм) и противовес 6,8 т (15 000 фунт.). Высота по стреле (по кабине 3,13 м / 10 фт 3 дюйм). По архивному проспекту Hitachi America. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить Hitachi EX330LC-5, от лучшего
Грузили в Seaway
Как мы грузим Hitachi EX330LC-5
Мы уже разбирали и грузили Hitachi EX330LC-5 на экспорт. Машина идёт так: 2 × 40-футовый high cube.
- 2 × 40-футовый high cube
- Разбирается на площадке: снимаются стрела, рукоять и ковш, иногда кабина; поворотная платформа снимается с ходовой, и части грузятся под углом — самая крупная в open top, остальное в ящиках и закреплено в high cube. Крупные машины разбираются дальше, вплоть до опорно-поворотного круга.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 2 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | Разбирается на площадке и грузится по плану выше |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,99 м / 3 фт 3 дюйм, превышение по высоте 1,26 м / 4 фт 2 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поместится ли? Опубликованные конфигурации
Hitachi Construction Machinery публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 10,93 × 3,39 × 3,21 м (35 фт 10 дюйм × 11 фт 1 дюйм × 10 фт 6 дюйм)32 500 кг (71 700 фунт.)
- Лучший вариант
- 40-футовый флэт-рэкНегабарит · превышение по ширине 0,99 м / 3 фт 3 дюйм, превышение по высоте 1,26 м / 4 фт 2 дюйм
- Дверь 40-футового high cube
- На 1,05 м / 3 фт 5 дюйм шире дверного проёма, на 0,63 м / 2 фт 1 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Поколения Hitachi EX330LC-5 и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| EX330-5 / EX330LC-5 | — | 2 × 40-футовый high cube1 машина в записях: Hitachi EX330LC-5 |
| EX330LC Forester | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Сопоставимые машины других марок: экскаваторы
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| Hitachi EX330LC-5 | 10,93 × 3,39 × 3,21 м (35 фт 10 дюйм × 11 фт 1 дюйм × 10 фт 6 дюйм) | 32 500 кг / 71 700 фунт. | 2 × 40-футовый high cube |
| Komatsu PC290LC-11 | 10,27 × 3,39 × 3,28 м (33 фт 8 дюйм × 11 фт 1 дюйм × 10 фт 9 дюйм) | 32 450 кг / 71 500 фунт. | 40-футовый флэт-рэк |
| Hyundai HX300L | 10,59 × 3,4 × 3,35 м (34 фт 9 дюйм × 11 фт 2 дюйм × 11 фт) | 32 960 кг / 72 700 фунт. | 40-футовый флэт-рэк |
| CAT 229D | 10,9 × 3,25 × 3,52 м (35 фт 9 дюйм × 10 фт 8 дюйм × 11 фт 7 дюйм) | 31 700 кг / 69 900 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов + 1 × 40-футовый high cube |
| DEVELON DX300LC-7 | 10,61 × 3,4 × 3,05 м (34 фт 10 дюйм × 11 фт 2 дюйм × 10 фт) | 33 300 кг / 73 400 фунт. | 2 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде Hitachi EX330LC-5
АвстралияТранзит 28-35 днейВвозная пошлина 0–5%ТН ВЭД 8429.52 · 2023
Горнодобыча и строительство; строгая биобезопасная очистка.
Расчёт в Австралия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.52 · 2023
Карьерные экскаваторы модулями генеральным грузом.
Расчёт в Чили
ФилиппиныТранзит 18-28 днейВвозная пошлина 0%ТН ВЭД 8429.52 · 2023
Линии флэт-рэков с Западного побережья.
Расчёт в Филиппины
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка Hitachi EX330LC-5 к экспорту
- Двигателям Tier 4 Final и Stage V нужны дизельное топливо со сверхнизким содержанием серы (не более 15 ppm) и DEF (AdBlue). Там, где продаётся только высокосернистое дизельное топливо, система нейтрализации забивается, поэтому проверьте качество топлива или подберите экспортную машину с двигателем более низкого класса.
- Телематику ConSite можно передать дилеру в стране назначения.
Вопросы о доставке Hitachi EX330LC-5
Помещается ли Hitachi EX330LC-5 в контейнер?
Целиком нет: при массе 32 500 кг (71 700 фунт.) она тяжелее, чем выдерживает один контейнер. В разобранном виде: 2 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит Hitachi EX330LC-5 при перевозке?
Hitachi Construction Machinery указывает для Hitachi EX330LC-5 32 500 кг (71 700 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты Hitachi EX330LC-5?
10,93 × 3,39 × 3,21 м (35 фт 10 дюйм × 11 фт 1 дюйм × 10 фт 6 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Hitachi Construction Machinery публикует для Hitachi EX330LC-5.
Что нужно снять с Hitachi EX330LC-5 для перевозки?
Для контейнеризации: снимаем ковш, складываем или снимаем рукоять и стрелу, снимаем противовес, снимаем и упаковываем кабину или ROPS, поворотная платформа снята с ходовой части и гусеничные цепи и башмаки сняты. Работу выполняет наша бригада, каждый узел упаковывается и маркируется, а груз размещается минимум в 2 контейнерах, с документацией для сборки. При отправке целиком на флэт-рэке или RoRo разборка почти не нужна.
Можно ли отправить Hitachi EX330LC-5 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
