Snorkel TB80: dimensiones de transporte, peso y cómo se envía al extranjero
Cargamos Snorkel TB80 en 1 × high cube de 40 pies, según nuestros propios registros de carga. Entera, va en un flat rack de 40 pies (0,19 m / 7 in de exceso de ancho, 0,95 m / 3 ft 1 in de exceso de alto), o en RoRo donde haya línea a su puerto.
- Longitud de transporte
- 11,78 m / 38 ft 8 in
- Ancho de transporte
- 2,59 m / 8 ft 6 in
- Altura de transporte
- 2,9 m / 9 ft 6 in
- Peso
- 16.480 kg / 36.300 lb

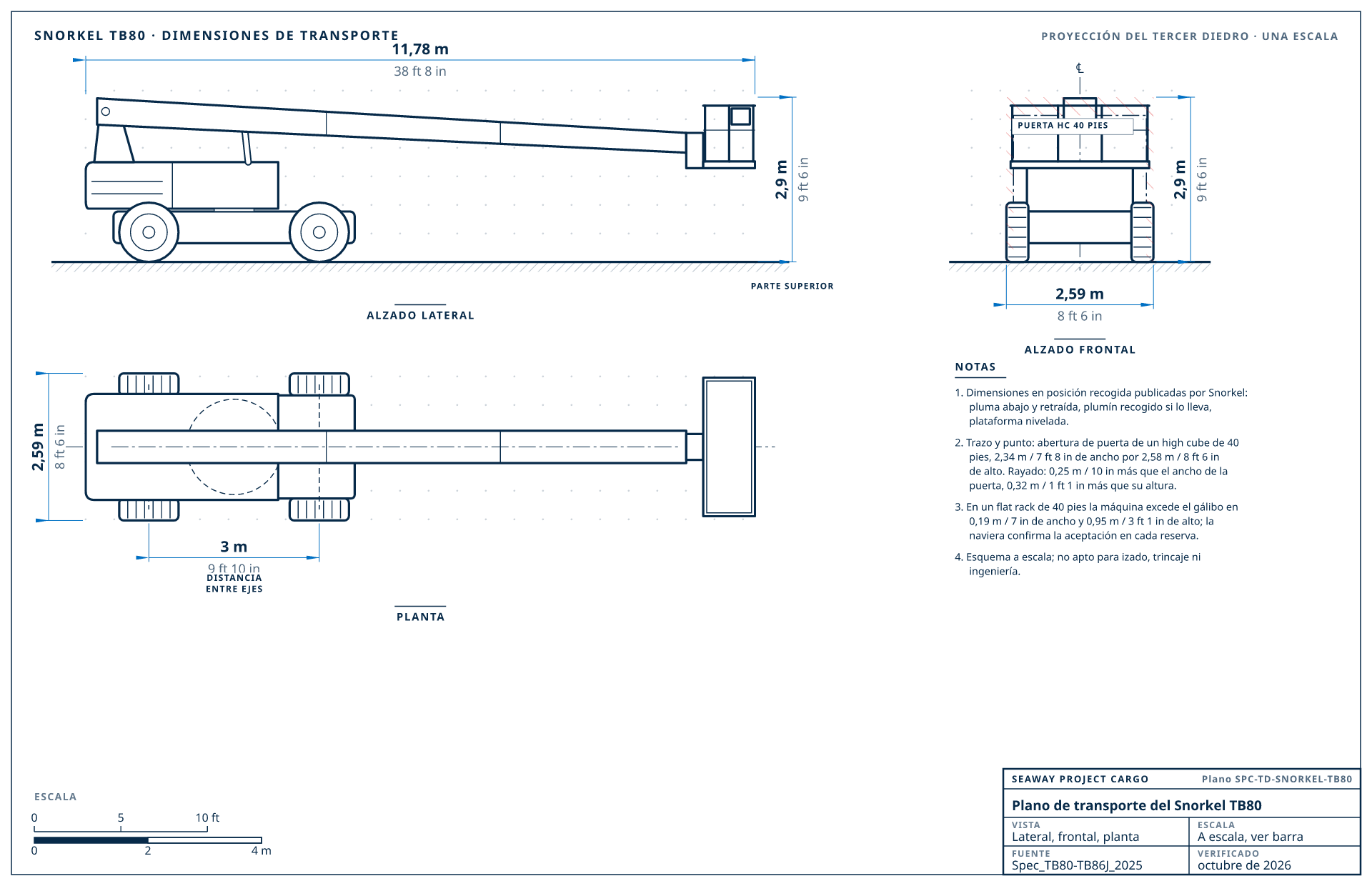

Plano de transporte del Snorkel TB80
Desplácese lateralmente para leer el plano o gire el teléfono.
1920 × 1240 px. De uso libre con un enlace a esta página.
Alzado lateral, alzado frontal contra la abertura de puerta de un contenedor high cube de 40 pies y planta, todos a una misma escala a partir de las dimensiones de transporte publicadas por Snorkel (Spec_TB80-TB86J_2025, comprobadas en octubre de 2026). El rayado rojo marca lo que sobresale de la abertura de la puerta. Esquemático; no apto para izado ni ingeniería.
Especificaciones de transporte del Snorkel TB80
| Especificación | Valor | Base |
|---|---|---|
| Longitud de transporte | 11,78 m / 38 ft 8 in | recogida: pluma abajo y retraída, plataforma nivelada |
| Ancho de transporte | 2,59 m / 8 ft 6 in | sobre los neumáticos |
| Altura de transporte | 2,9 m / 9 ft 6 in | recogida, hasta lo alto de la pluma o de las barandillas de la plataforma |
| Peso | 16.480 kg / 36.300 lb | peso operativo |
| Altura de plataforma | 24,38 m / 80 ft | máxima, hasta el piso de la plataforma |
| Alcance horizontal | 21,69 m / 71 ft 2 in | |
| Plataforma | 2,44 m / 8 ft | plataforma estándar, 0,91 m / 3 ft de fondo |
| Radio de giro de cola | 1,99 m / 6 ft 6 in | voladizo trasero de la torreta al girar, tal como lo publica el fabricante |
| Distancia entre ejes | 3 m / 9 ft 10 in | |
| Altura libre al suelo | 0,33 m / 1 ft 1 in | |
| Tipo de máquina | Plataforma de pluma | |
| Configuración | Pluma telescópica, plataforma de 2,44 × 0,91 m (8 ft × 3 ft), tracción 4x4, neumáticos rellenos de espuma. | |
Documentos del fabricante
Enlaces y cifras comprobados en octubre de 2026. Enlazados desde el fabricante; no los alojamos.
Cifras publicadas para la configuración indicada. Zapatas, neumáticos, cucharones, contrapesos y opciones las cambian, así que confirmamos las dimensiones de su máquina antes de reservar.
Todas las formas de enviar una Snorkel TB80, de mejor a peor
Cargado por Seaway
Cómo cargamos Snorkel TB80
Ya hemos desarmado y cargado Snorkel TB80 para exportación. Va en 1 × high cube de 40 pies.
- 1 × high cube de 40 pies
- Antes de cargar, como en toda plataforma de pluma más ancha que el contenedor: plataforma fuera, ruedas fuera. Nuestra hoja de carga no detalla los pasos de esta, así que la inspección los confirma.
De nuestros registros de desarme y carga, revisados en julio de 2026. El año, los implementos y el equipamiento de su máquina pueden cambiar los contenedores; lo confirmamos antes de reservar.
Primero, nuestros registros de carga. El resto se calcula con las dimensiones anteriores frente a los límites de contenedor, flat rack y RoRo; RoRo depende de que haya una línea regular a su puerto.
| # | Mejor método | Encaje | Preparación |
|---|---|---|---|
| 1 | Nuestro plan habitual: 1 × high cube de 40 piesMejor opción | Según nuestros registros de carga | plataforma fuera y ruedas fuera (habitual) |
| 2 | Flat rack de 40 pies | Fuera de gálibo | Viaja montada, calzada y trincada; se aplica recargo por sobredimensión (0,19 m / 7 in de exceso de ancho, 0,95 m / 3 ft 1 in de exceso de alto). |
| 3 | RoRo | Donde una línea RoRo cubra el destino | Sube rodando montada cuando una línea RoRo sirve el destino. |
| 4 | Carga fraccionada (breakbulk) | Cabe tal cual | Se iza a bordo con grúa como carga fraccionada; se usa cuando ni flat rack ni RoRo sirven al puerto. |
Equivalentes de otras marcas: plataformas elevadoras
| Máquina | L × A × H (transporte) | Peso | Se envía en |
|---|---|---|---|
| Snorkel TB80 | 11,78 × 2,59 × 2,9 m (38 ft 8 in × 8 ft 6 in × 9 ft 6 in) | 16.480 kg / 36.300 lb | 1 × high cube de 40 pies |
| Genie S-80 | 11,1 × 2,5 × 2,8 m (36 ft 5 in × 8 ft 2 in × 9 ft 2 in) | 16.057 kg / 35.400 lb | 1 × high cube de 40 pies |
| Genie Z-80/60 | 11,27 × 2,49 × 3 m (37 ft × 8 ft 2 in × 9 ft 10 in) | 17.010 kg / 37.500 lb | 1 × open top de 40 pies, 0,3 m / 1 ft por encima de las paredes |
| JLG 800AJ | 11,13 × 2,48 × 3 m (36 ft 6 in × 8 ft 2 in × 9 ft 10 in) | 15.757 kg / 34.700 lb | 1 × high cube de 40 pies |
| Genie S-85 | 11,6 × 2,5 × 2,8 m (38 ft 1 in × 8 ft 2 in × 9 ft 2 in) | 17.237 kg / 38.000 lb | 1 × high cube de 40 pies |
Mismo tipo de máquina con un peso dentro del 20%. Cada una enlaza a su propia página con sus dimensiones publicadas y su veredicto.
Adónde van máquinas como la Snorkel TB80
MéxicoTránsito 5-14 díasPlataformas de pluma por camión a través de la frontera o en contenedores a Manzanillo.
Cotizar a México
AustraliaTránsito 28-35 díasLimpieza de bioseguridad estricta: neumáticos, tornamesa y huecos del chasis se lavan antes de cargar.
Cotizar a Australia
ChileTránsito 21-28 díasPlumas para minería y mantenimiento industrial, en contenedores a San Antonio.
Cotizar a Chile
Preparar una Snorkel TB80 para exportación
- La pluma va plegada y recogida y los mandos de la plataforma cubiertos.
- Se desconectan las baterías y la máquina se calza y se trinca por sus puntos de amarre.
Preguntas sobre el envío de la Snorkel TB80
¿Cabe una Snorkel TB80 en un contenedor?
No en una pieza: con 2,59 m (8 ft 6 in) de ancho supera la puerta de un high cube de 40 pies (2,34 m / 7 ft 8 in). Desmontada, va en 1 × high cube de 40 pies, el plan de nuestros registros de carga.
¿Cuánto pesa una Snorkel TB80 para el envío?
Snorkel indica 16.480 kg (36.300 lb) (peso operativo) para la Snorkel TB80; el conocimiento de embarque lleva el peso de su propia máquina.
¿Cuáles son las dimensiones de envío de una Snorkel TB80?
11,78 × 2,59 × 2,9 m (38 ft 8 in × 8 ft 6 in × 9 ft 6 in) (largo × ancho × alto) en posición de transporte, según las especificaciones que Snorkel publica para Snorkel TB80.
¿Qué hay que desmontar de una Snorkel TB80 para enviarla?
Para 1 × high cube de 40 pies, lo habitual: plataforma fuera y ruedas fuera. Una plataforma de pluma más ancha que el contenedor entra sin la plataforma y sin las ruedas; la inspección lo confirma en su máquina. Nuestro equipo hace el trabajo, embala y etiqueta las piezas sueltas y documenta todo para el montaje.
¿Se puede enviar una Snorkel TB80 en RoRo?
Sí, donde una línea RoRo sirve su puerto de destino. Sube rodando por sus propios medios. El RoRo desde EE. UU. llega a menos países que los contenedores y flat racks, así que primero comprobamos su puerto.
