Genie Z-40/23N: dimensiones de transporte, peso y cómo se envía al extranjero
Cargamos Genie Z-40/23N en 1 × high cube de 40 pies, según nuestros propios registros de carga.
- Longitud de transporte
- 6,53 m / 21 ft 5 in
- Ancho de transporte
- 1,5 m / 4 ft 11 in
- Altura de transporte
- 1,98 m / 6 ft 6 in
- Peso
- 6908 kg / 15.200 lb

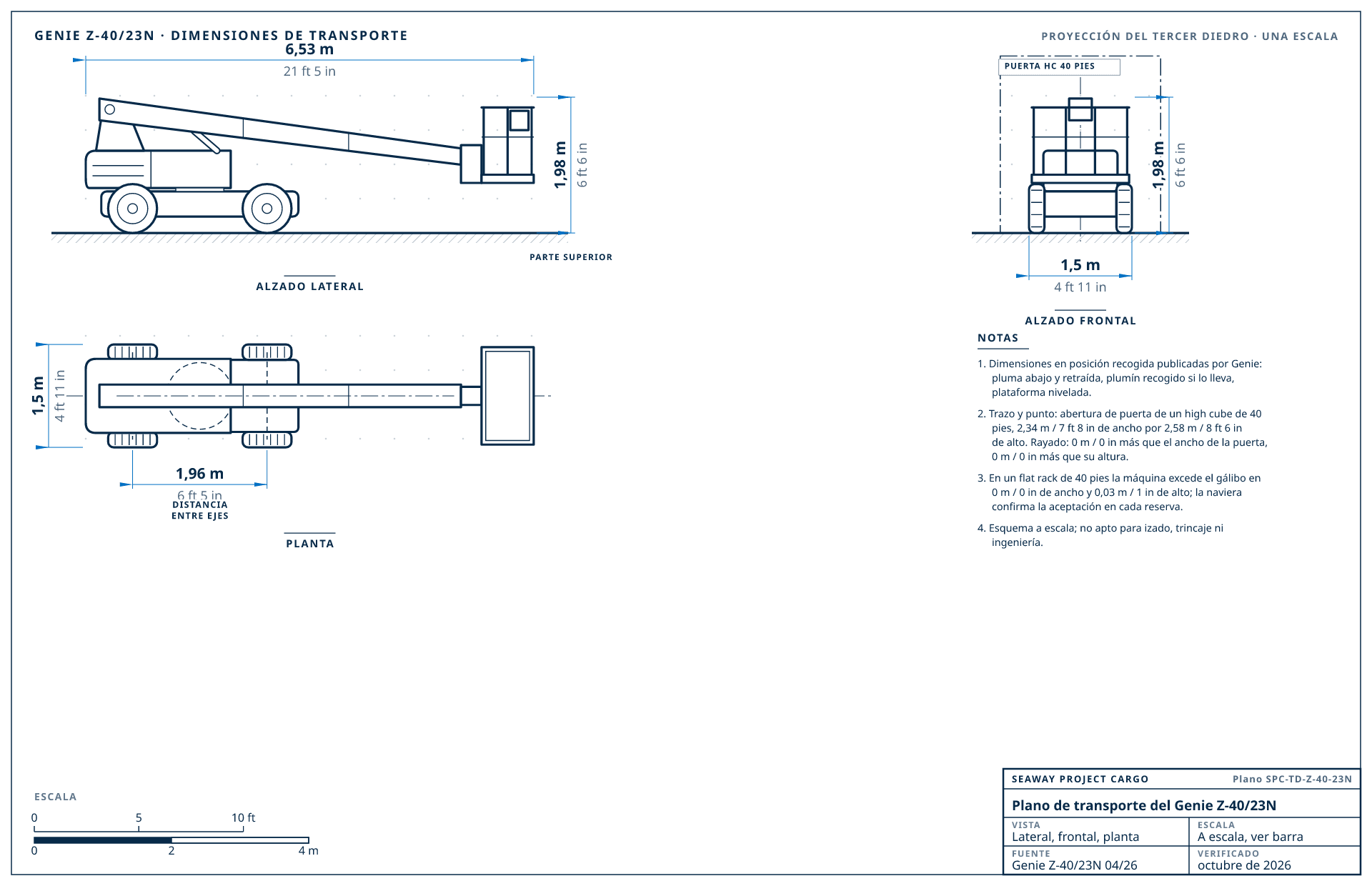

Plano de transporte del Genie Z-40/23N
Desplácese lateralmente para leer el plano o gire el teléfono.
1920 × 1240 px. De uso libre con un enlace a esta página.
Alzado lateral, alzado frontal contra la abertura de puerta de un contenedor high cube de 40 pies y planta, todos a una misma escala a partir de las dimensiones de transporte publicadas por Genie (Z-40/23N 04/26, comprobadas en octubre de 2026). El rayado rojo marca lo que sobresale de la abertura de la puerta. Esquemático; no apto para izado ni ingeniería.
Especificaciones de transporte del Genie Z-40/23N
| Especificación | Valor | Base |
|---|---|---|
| Longitud de transporte | 6,53 m / 21 ft 5 in | recogida: pluma abajo y retraída, plataforma nivelada |
| Ancho de transporte | 1,5 m / 4 ft 11 in | sobre los neumáticos |
| Altura de transporte | 1,98 m / 6 ft 6 in | recogida, hasta lo alto de la pluma o de las barandillas de la plataforma |
| Peso | 6908 kg / 15.200 lb | peso operativo |
| Altura de plataforma | 12,32 m / 40 ft 5 in | máxima, hasta el piso de la plataforma |
| Alcance horizontal | 6,91 m / 22 ft 8 in | |
| Plataforma | 1,42 m / 4 ft 8 in | plataforma estándar, 0,76 m / 2 ft 6 in de fondo |
| Radio de giro de cola | 0,13 m / 5 in | voladizo trasero de la torreta al girar, tal como lo publica el fabricante |
| Distancia entre ejes | 1,96 m / 6 ft 5 in | |
| Altura libre al suelo | 0,24 m / 9 in | |
| Tipo de máquina | Plataforma de pluma | |
| Configuración | Pluma articulada con plumín, plataforma de 1,42 × 0,76 m (4 ft 8 in × 2 ft 6 in), tracción 4x2, eléctrica a baterías, neumáticos macizos. | |
Documentos del fabricante
Enlaces y cifras comprobados en octubre de 2026. Enlazados desde el fabricante; no los alojamos.
Cifras publicadas para la configuración indicada. Zapatas, neumáticos, cucharones, contrapesos y opciones las cambian, así que confirmamos las dimensiones de su máquina antes de reservar.
Todas las formas de enviar una Genie Z-40/23N, de mejor a peor
Cargado por Seaway
Cómo cargamos Genie Z-40/23N
Ya hemos desarmado y cargado Genie Z-40/23N para exportación. Va en 1 × high cube de 40 pies.
- 1 × high cube de 40 pies
- Se carga con la preparación estándar: fluidos revisados, batería aislada, máquina limpia y trincada.
De nuestros registros de desarme y carga, revisados en julio de 2026. El año, los implementos y el equipamiento de su máquina pueden cambiar los contenedores; lo confirmamos antes de reservar.
Primero, nuestros registros de carga. El resto se calcula con las dimensiones anteriores frente a los límites de contenedor, flat rack y RoRo; RoRo depende de que haya una línea regular a su puerto.
| # | Mejor método | Encaje | Preparación |
|---|---|---|---|
| 1 | Nuestro plan habitual: 1 × high cube de 40 piesMejor opción | Según nuestros registros de carga | Desmontada en el patio y cargada como en el plan de arriba |
| 2 | Contenedor high cube de 40 pies | Cabe tal cual | Viaja tal cual, calzada y trincada. |
| 3 | Flat rack de 40 pies | Fuera de gálibo | Viaja montada, calzada y trincada; se aplica recargo por sobredimensión (0,03 m / 1 in de exceso de alto). |
| 4 | RoRo | Donde una línea RoRo cubra el destino | Sube rodando montada cuando una línea RoRo sirve el destino. |
| 5 | Carga fraccionada (breakbulk) | Cabe tal cual | Se iza a bordo con grúa como carga fraccionada; se usa cuando ni flat rack ni RoRo sirven al puerto. |
Equivalentes de otras marcas: plataformas elevadoras
| Máquina | L × A × H (transporte) | Peso | Se envía en |
|---|---|---|---|
| Genie Z-40/23N | 6,53 × 1,5 × 1,98 m (21 ft 5 in × 4 ft 11 in × 6 ft 6 in) | 6908 kg / 15.200 lb | 1 × high cube de 40 pies |
| JLG M600JP | 10,16 × 2,41 × 2,54 m (33 ft 4 in × 7 ft 11 in × 8 ft 4 in) | 7144 kg / 15.700 lb | 1 × high cube de 40 pies |
| JLG 450A | 7,68 × 2,34 × 2,25 m (25 ft 2 in × 7 ft 8 in × 7 ft 5 in) | 7190 kg / 15.900 lb | 1 × high cube de 40 pies |
| JLG E450AJ | 6,45 × 1,75 × 2,01 m (21 ft 2 in × 5 ft 9 in × 6 ft 7 in) | 6532 kg / 14.400 lb | 1 × high cube de 40 pies |
| JLG 450AJ | 6,57 × 2,35 × 2,27 m (21 ft 7 in × 7 ft 9 in × 7 ft 5 in) | 6418 kg / 14.100 lb | 1 × high cube de 40 pies |
Mismo tipo de máquina con un peso dentro del 20%. Cada una enlaza a su propia página con sus dimensiones publicadas y su veredicto.
Adónde van máquinas como la Genie Z-40/23N
MéxicoTránsito 5-14 díasPlataformas de pluma por camión a través de la frontera o en contenedores a Manzanillo.
Cotizar a México
AustraliaTránsito 28-35 díasLimpieza de bioseguridad estricta: neumáticos, tornamesa y huecos del chasis se lavan antes de cargar.
Cotizar a Australia
Emiratos Árabes UnidosTránsito 20-28 díasPlumas para obras y mantenimiento de instalaciones, en high cubes a Jebel Ali.
Cotizar a Emiratos Árabes Unidos
Preparar una Genie Z-40/23N para exportación
- La pluma va plegada y recogida, con el pasador de bloqueo de giro de la tornamesa puesto donde lo tenga y los mandos de la plataforma cubiertos.
- Se desconectan las baterías y la máquina se calza y se trinca por sus puntos de amarre.
Preguntas sobre el envío de la Genie Z-40/23N
¿Cabe una Genie Z-40/23N en un contenedor?
Sí. Nuestros registros de carga la ponen en 1 × high cube de 40 pies.
¿Cuánto pesa una Genie Z-40/23N para el envío?
Genie indica 6908 kg (15.200 lb) (peso operativo) para la Genie Z-40/23N; el conocimiento de embarque lleva el peso de su propia máquina.
¿Cuáles son las dimensiones de envío de una Genie Z-40/23N?
6,53 × 1,5 × 1,98 m (21 ft 5 in × 4 ft 11 in × 6 ft 6 in) (largo × ancho × alto) en posición de transporte, según las especificaciones que Genie publica para Genie Z-40/23N.
¿Se puede enviar una Genie Z-40/23N en RoRo?
Sí, donde una línea RoRo sirve su puerto de destino. Sube rodando por sus propios medios. El RoRo desde EE. UU. llega a menos países que los contenedores y flat racks, así que primero comprobamos su puerto.
