Genie ZX-135/70: dimensiones de transporte, peso y cómo se envía al extranjero
Genie ZX-135/70 suele ir en 1 × open top de 40 pies, según nuestros registros de carga de modelos afines (Genie ZX 135). Entera, va en RoRo donde haya línea a su puerto.
- Longitud de transporte
- 12,93 m / 42 ft 5 in
- Ancho de transporte
- 2,49 m / 8 ft 2 in
- Altura de transporte
- 3,09 m / 10 ft 2 in
- Peso
- 21.092 kg / 46.500 lb

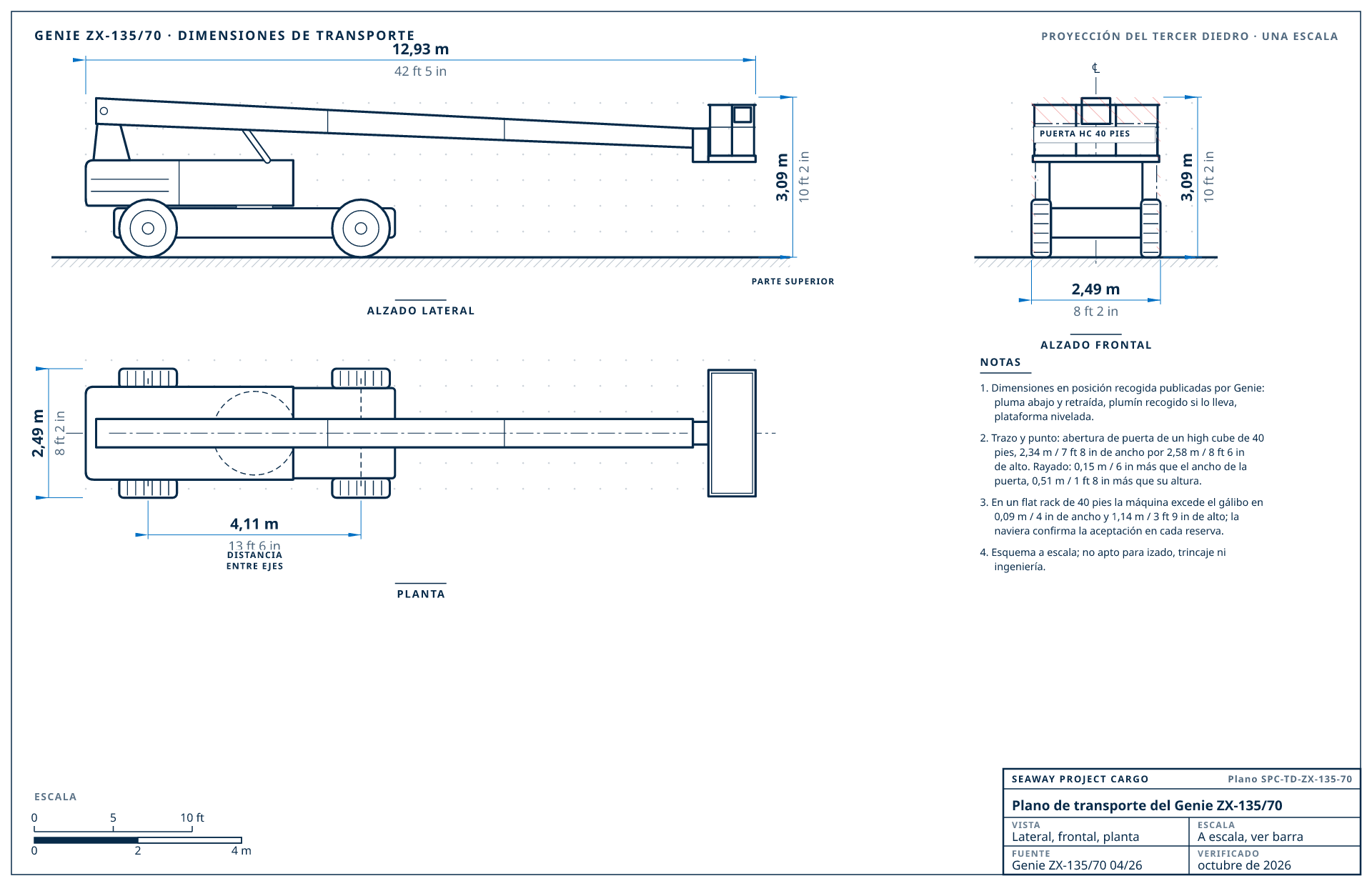

Plano de transporte del Genie ZX-135/70
Desplácese lateralmente para leer el plano o gire el teléfono.
1920 × 1240 px. De uso libre con un enlace a esta página.
Alzado lateral, alzado frontal contra la abertura de puerta de un contenedor high cube de 40 pies y planta, todos a una misma escala a partir de las dimensiones de transporte publicadas por Genie (ZX-135/70 04/26, comprobadas en octubre de 2026). El rayado rojo marca lo que sobresale de la abertura de la puerta. Esquemático; no apto para izado ni ingeniería.
Especificaciones de transporte del Genie ZX-135/70
| Especificación | Valor | Base |
|---|---|---|
| Longitud de transporte | 12,93 m / 42 ft 5 in | recogida: pluma abajo y retraída, plataforma nivelada |
| Ancho de transporte | 2,49 m / 8 ft 2 in | sobre los neumáticos |
| Altura de transporte | 3,09 m / 10 ft 2 in | recogida, hasta lo alto de la pluma o de las barandillas de la plataforma |
| Peso | 21.092 kg / 46.500 lb | peso operativo |
| Altura de plataforma | 41,15 m / 135 ft | máxima, hasta el piso de la plataforma |
| Alcance horizontal | 21,26 m / 69 ft 9 in | |
| Plataforma | 2,44 m / 8 ft | plataforma estándar, 0,91 m / 3 ft de fondo |
| Distancia entre ejes | 4,11 m / 13 ft 6 in | |
| Altura libre al suelo | 0,38 m / 1 ft 3 in | |
| Tipo de máquina | Plataforma de pluma | |
| Configuración | Pluma articulada, plataforma de 2,44 × 0,91 m (8 ft × 3 ft), tracción 4x4, neumáticos rellenos de espuma. Ancho con los ejes recogidos. | |
Documentos del fabricante
Enlaces y cifras comprobados en octubre de 2026. Enlazados desde el fabricante; no los alojamos.
Cifras publicadas para la configuración indicada. Zapatas, neumáticos, cucharones, contrapesos y opciones las cambian, así que confirmamos las dimensiones de su máquina antes de reservar.
Todas las formas de enviar una Genie ZX-135/70, de mejor a peor
Cargado por Seaway
Cómo cargamos Genie ZX-135/70
Nuestros registros de carga incluyen modelos anteriores y hermanos de Genie ZX-135/70 (Genie ZX 135). El plan habitual es 1 × open top de 40 pies, 0,46 m / 1 ft 6 in por encima de las paredes.
- 1 × open top de 40 pies, 0,46 m / 1 ft 6 in por encima de las paredes
- Antes de cargar, como en toda plataforma de pluma más ancha que el contenedor: plataforma fuera, ruedas fuera. Nuestra hoja de carga no detalla los pasos de esta, así que la inspección los confirma.
De nuestros registros de desarme y carga, revisados en julio de 2026. El año, los implementos y el equipamiento de su máquina pueden cambiar los contenedores; lo confirmamos antes de reservar.
Primero, nuestros registros de carga. El resto se calcula con las dimensiones anteriores frente a los límites de contenedor, flat rack y RoRo; RoRo depende de que haya una línea regular a su puerto.
| # | Mejor método | Encaje | Preparación |
|---|---|---|---|
| 1 | Nuestro plan habitual: 1 × open top de 40 pies, 0,46 m / 1 ft 6 in por encima de las paredesMejor opción | Según nuestros registros de carga | plataforma fuera y ruedas fuera (habitual) |
| 2 | RoRo | Donde una línea RoRo cubra el destino | Sube rodando montada cuando una línea RoRo sirve el destino. |
| 3 | Carga fraccionada (breakbulk) | Cabe tal cual | Se iza a bordo con grúa como carga fraccionada; se usa cuando ni flat rack ni RoRo sirven al puerto. |
Equivalentes de otras marcas: plataformas elevadoras
| Máquina | L × A × H (transporte) | Peso | Se envía en |
|---|---|---|---|
| Genie ZX-135/70 | 12,93 × 2,49 × 3,09 m (42 ft 5 in × 8 ft 2 in × 10 ft 2 in) | 21.092 kg / 46.500 lb | 1 × open top de 40 pies, 0,46 m / 1 ft 6 in por encima de las paredes |
| JLG 1500SJ | 13,11 × 2,49 × 3,04 m (43 ft × 8 ft 2 in × 10 ft) | 21.772 kg / 48.000 lb | 1 × open top de 40 pies, 0,46 m / 1 ft 6 in por encima de las paredes |
| JLG 1350SJP | 11,86 × 2,49 × 3,04 m (38 ft 11 in × 8 ft 2 in × 10 ft) | 20.300 kg / 44.800 lb | 1 × open top de 40 pies, 0,46 m / 1 ft 6 in por encima de las paredes |
| JLG 1250AJP | 11,45 × 2,49 × 3,02 m (37 ft 7 in × 8 ft 2 in × 9 ft 11 in) | 19.958 kg / 44.000 lb | 1 × open top de 40 pies, 0,3 m / 1 ft por encima de las paredes |
| JLG 120SXJ | 10,95 × 2,49 × 3,05 m (35 ft 11 in × 8 ft 2 in × 10 ft) | 19.732 kg / 43.500 lb | 1 × high cube de 40 pies |
Mismo tipo de máquina con un peso dentro del 20%. Cada una enlaza a su propia página con sus dimensiones publicadas y su veredicto.
Adónde van máquinas como la Genie ZX-135/70
MéxicoTránsito 5-14 díasPlataformas de pluma por camión a través de la frontera o en contenedores a Manzanillo.
Cotizar a México
AustraliaTránsito 28-35 díasLimpieza de bioseguridad estricta: neumáticos, tornamesa y huecos del chasis se lavan antes de cargar.
Cotizar a Australia
Emiratos Árabes UnidosTránsito 20-28 díasPlumas para obras y mantenimiento de instalaciones, en high cubes a Jebel Ali.
Cotizar a Emiratos Árabes Unidos
Preparar una Genie ZX-135/70 para exportación
- La pluma va plegada y recogida, con el pasador de bloqueo de giro de la tornamesa puesto donde lo tenga y los mandos de la plataforma cubiertos.
- Se desconectan las baterías y la máquina se calza y se trinca por sus puntos de amarre.
Preguntas sobre el envío de la Genie ZX-135/70
¿Cabe una Genie ZX-135/70 en un contenedor?
No en una pieza: con 2,49 m (8 ft 2 in) de ancho supera la puerta de un high cube de 40 pies (2,34 m / 7 ft 8 in). Desmontada, va en 1 × open top de 40 pies, 0,46 m / 1 ft 6 in por encima de las paredes, el plan de nuestros registros de carga.
¿Cuánto pesa una Genie ZX-135/70 para el envío?
Genie indica 21.092 kg (46.500 lb) (peso operativo) para la Genie ZX-135/70; el conocimiento de embarque lleva el peso de su propia máquina.
¿Cuáles son las dimensiones de envío de una Genie ZX-135/70?
12,93 × 2,49 × 3,09 m (42 ft 5 in × 8 ft 2 in × 10 ft 2 in) (largo × ancho × alto) en posición de transporte, según las especificaciones que Genie publica para Genie ZX-135/70.
¿Qué hay que desmontar de una Genie ZX-135/70 para enviarla?
Para 1 × open top de 40 pies, lo habitual: plataforma fuera y ruedas fuera. Una plataforma de pluma más ancha que el contenedor entra sin la plataforma y sin las ruedas; la inspección lo confirma en su máquina. Nuestro equipo hace el trabajo, embala y etiqueta las piezas sueltas y documenta todo para el montaje.
¿Se puede enviar una Genie ZX-135/70 en RoRo?
Sí, donde una línea RoRo sirve su puerto de destino. Sube rodando por sus propios medios. El RoRo desde EE. UU. llega a menos países que los contenedores y flat racks, así que primero comprobamos su puerto.
