Link-Belt 220 X4S: dimensiones de transporte, peso y cómo se envía al extranjero
Con 3,19 m (10 ft 6 in) de ancho, la Link-Belt 220 X4S es más ancha que la puerta de un contenedor en una sola pieza (2,34 m / 7 ft 8 in), así que viaja entera en un flat rack de 40 pies (0,79 m / 2 ft 7 in de exceso de ancho, 1,2 m / 3 ft 11 in de exceso de alto). La alternativa es RoRo donde una línea sirve su puerto.
- Longitud de transporte
- 9,47 m / 31 ft 1 in
- Ancho de transporte
- 3,19 m / 10 ft 6 in
- Altura de transporte
- 3,15 m / 10 ft 4 in
- Peso
- 22.300 kg / 49.200 lb

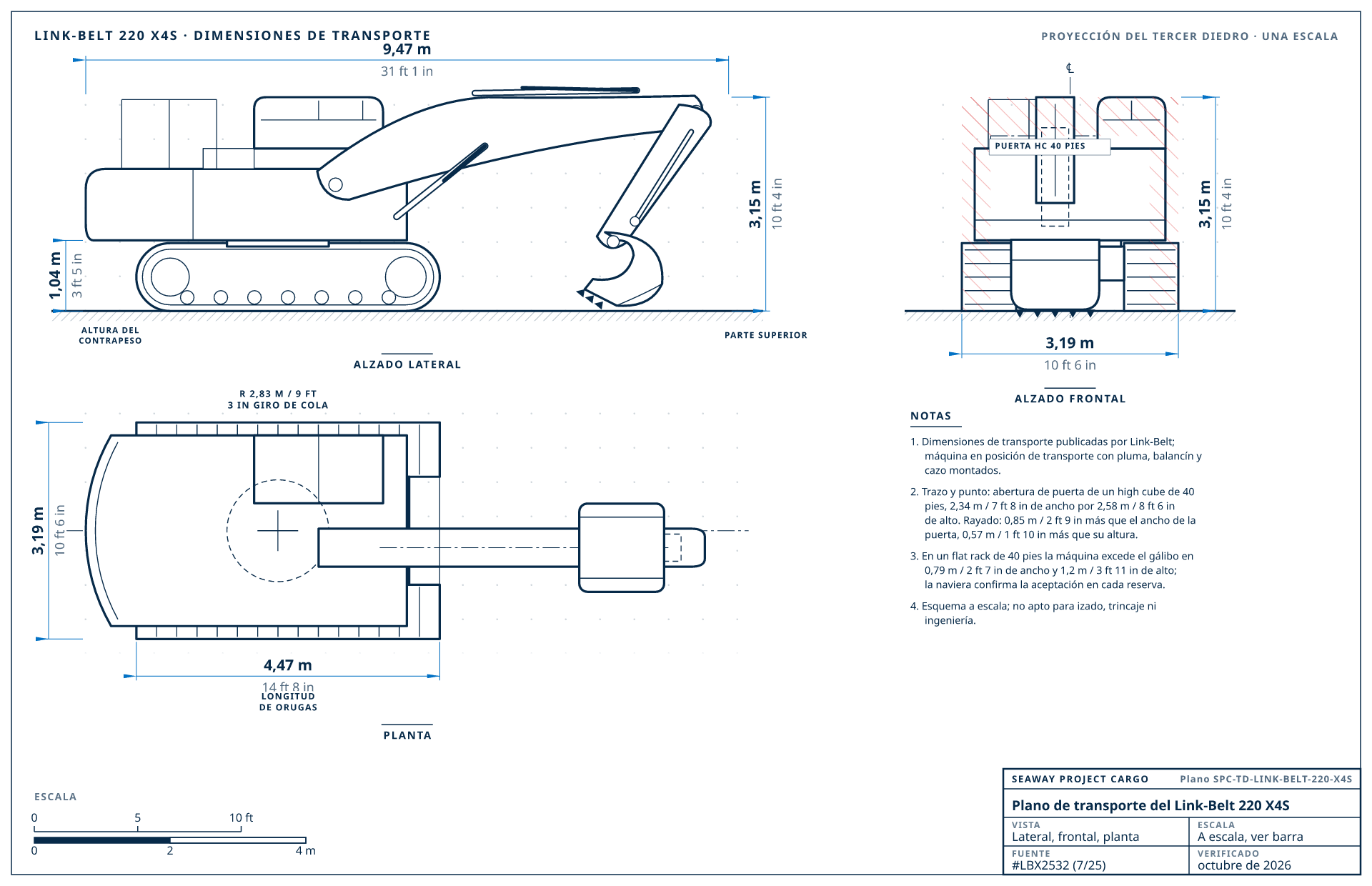

Plano de transporte del Link-Belt 220 X4S
Desplácese lateralmente para leer el plano o gire el teléfono.
1920 × 1240 px. De uso libre con un enlace a esta página.
Alzado lateral, alzado frontal contra la abertura de puerta de un contenedor high cube de 40 pies y planta, todos a una misma escala a partir de las dimensiones de transporte publicadas por Link-Belt. El rayado rojo marca lo que sobresale de la abertura de la puerta. Esquemático; no apto para izado ni ingeniería.
Especificaciones de transporte del Link-Belt 220 X4S
| Especificación | Valor | Base |
|---|---|---|
| Longitud de transporte | 9,47 m / 31 ft 1 in | pluma, balancín y cazo montados, posición de transporte |
| Ancho de transporte | 3,19 m / 10 ft 6 in | sobre las orugas, zapatas de 800 mm (31 in) · 2,99 m / 9 ft 10 in con zapatas de 600 mm (24 in) |
| Altura de transporte | 3,15 m / 10 ft 4 in | en posición de transporte |
| Peso | 22.300 kg / 49.200 lb | peso operativo |
| Radio de giro de cola | 2,83 m / 9 ft 3 in | define el espacio libre detrás del centro de giro en un flat rack |
| Longitud de orugas | 4,47 m / 14 ft 8 in | |
| Ancho de vía | 2,39 m / 7 ft 10 in | |
| Ancho de la superestructura | 2,81 m / 9 ft 3 in | sin las barandillas de la cabina |
| Altura del contrapeso | 1,04 m / 3 ft 5 in | de la parte inferior del contrapeso al suelo |
| Tipo de máquina | Excavadora de orugas | |
| Configuración | Pluma HD de 5,7 m (18 ft 8 in), brazo de 2,94 m (9 ft 8 in), zapatas de 800 mm (31 in) y contrapeso de 3,8 t (8380 lb). Altura hasta las barandillas (cabina 2,95 m / 9 ft 8 in); la pluma queda más baja. Sustituyó a la 210 X4, que se envía con medidas casi iguales. | |
Documentos del fabricante
Enlaces y cifras comprobados en octubre de 2026. Enlazados desde el fabricante; no los alojamos.
Cifras publicadas para la configuración indicada. Zapatas, neumáticos, cucharones, contrapesos y opciones las cambian, así que confirmamos las dimensiones de su máquina antes de reservar.
Todas las formas de enviar una Link-Belt 220 X4S, de mejor a peor
Calculado con las dimensiones anteriores frente a los límites de contenedor, flat rack y RoRo. RoRo depende de que haya una línea regular a su puerto.
| # | Mejor método | Encaje | Preparación |
|---|---|---|---|
| 1 | Flat rack de 40 piesMejor opción | Fuera de gálibo | Viaja montada, calzada y trincada; se aplica recargo por sobredimensión (0,79 m / 2 ft 7 in de exceso de ancho, 1,2 m / 3 ft 11 in de exceso de alto). |
| 2 | Contenedor high cube de 40 pies | Tras el desmontaje, en varios contenedores | Desmontada y cargada en uno o más contenedores de 40 pies, con open top para las piezas altas: cucharón fuera, brazo y pluma plegados o desmontados, contrapeso fuera, cabina o ROPS desmontada y embalada, superestructura separada del tren de rodaje y cadenas y zapatas de oruga retiradas. Primero inspeccionamos la máquina y cotizamos esta opción junto al envío entera. Cómo contenerizamos |
| 3 | RoRo | Donde una línea RoRo cubra el destino | Sube rodando montada cuando una línea RoRo sirve el destino. |
| 4 | Carga fraccionada (breakbulk) | Cabe tal cual | Se iza a bordo con grúa como carga fraccionada; se usa cuando ni flat rack ni RoRo sirven al puerto. |
¿Cabe? Configuraciones publicadas
Link-Belt publica las dimensiones de transporte de más de una configuración; elija la suya y el veredicto se actualiza.
- Envolvente de transporte
- 9,47 × 3,19 × 3,15 m (31 ft 1 in × 10 ft 6 in × 10 ft 4 in)22.300 kg (49.200 lb)
- Mejor opción
- Flat rack de 40 piesFuera de gálibo · 0,79 m / 2 ft 7 in de exceso de ancho, 1,2 m / 3 ft 11 in de exceso de alto
- Puerta de high cube de 40 pies
- 0,85 m / 2 ft 9 in más que el ancho de la puerta, 0,57 m / 1 ft 10 in más que su alturaTras el desmontaje, en varios contenedores
Solo configuraciones publicadas por el fabricante; la inspección en la recogida confirma las cifras antes de reservar.
Generaciones del Link-Belt 220 X4S y cómo se ha enviado cada una
| Generación | Años (aprox.) | Cómo la ha cargado Seaway |
|---|---|---|
| 210 LX | — | Sin registro todavía; se mide en la recogida y se cotiza de las dos formas |
| 210 X2 | — | Sin registro todavía; se mide en la recogida y se cotiza de las dos formas |
| 210 X3 | — | Sin registro todavía; se mide en la recogida y se cotiza de las dos formas |
| 210 X4 | — | Sin registro todavía; se mide en la recogida y se cotiza de las dos formas |
| 220 X4Sactual | 2023– | Sin registro todavía; se mide en la recogida y se cotiza de las dos formas |
Los años de producción son aproximados; la placa de serie determina la generación, y las dimensiones de transporte varían un poco entre ellas.
Equivalentes de otras marcas: excavadoras
| Máquina | L × A × H (transporte) | Peso | Se envía en |
|---|---|---|---|
| Link-Belt 220 X4S | 9,47 × 3,19 × 3,15 m (31 ft 1 in × 10 ft 6 in × 10 ft 4 in) | 22.300 kg / 49.200 lb | Flat rack de 40 pies |
| JCB JS220 LC | 9,58 × 2,99 × 3,04 m (31 ft 5 in × 9 ft 10 in × 10 ft) | 21.904 kg / 48.300 lb | Flat rack de 40 pies |
| CAT 320 | 9,53 × 2,98 × 2,96 m (31 ft 3 in × 9 ft 9 in × 9 ft 9 in) | 21.900 kg / 48.300 lb | 1 × open top de 40 pies, 0,3 m / 1 ft por encima de las paredes + 1 × high cube de 40 pies |
| Kobelco SK210LC-11 | 9,6 × 3,18 × 3,06 m (31 ft 6 in × 10 ft 5 in × 10 ft) | 22.700 kg / 50.000 lb | 1 × high cube de 40 pies |
| Volvo EC220E | 9,69 × 2,99 × 3,08 m (31 ft 9 in × 9 ft 10 in × 10 ft 1 in) | 21.740 kg / 47.900 lb | Flat rack de 40 pies |
Mismo tipo de máquina con un peso dentro del 20%. Cada una enlaza a su propia página con sus dimensiones publicadas y su veredicto.
Adónde van máquinas como la Link-Belt 220 X4S
ColombiaTránsito 12-18 díasArancel de importación 0%SA 8429.52 · 2023
Grúas y excavadoras por Cartagena y Buenaventura.
Cotizar a Colombia
ChileTránsito 21-28 díasArancel de importación 6%SA 8429.52 · 2023
Grúas sobre orugas para proyectos mineros, enviadas como kits desde Houston o Long Beach.
Cotizar a Chile
Arabia SauditaTránsito 18-25 díasArancel de importación 5%SA 8429.52 · 2023
Los envíos necesitan certificados de conformidad SABER tramitados antes de la llegada.
Cotizar a Arabia Saudita
Aranceles (nación más favorecida, promediados entre las líneas del SA de la clase de máquina): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Preparar una Link-Belt 220 X4S para exportación
- Los tramos de pluma, tirantes y pasadores de la grúa se etiquetan, fotografían y listan antes de cargar.
- Los contrapesos viajan en open tops o flat racks para que cada contenedor quede dentro de su carga útil.
Preguntas sobre el envío de la Link-Belt 220 X4S
¿Cabe una Link-Belt 220 X4S en un contenedor?
Con 3,19 m (10 ft 6 in) de ancho, la Link-Belt 220 X4S es más ancha que la puerta de un contenedor en una sola pieza (2,34 m / 7 ft 8 in), así que viaja entera en un flat rack de 40 pies (0,79 m / 2 ft 7 in de exceso de ancho, 1,2 m / 3 ft 11 in de exceso de alto). La alternativa es RoRo donde una línea sirve su puerto. También se puede contenerizar tras el desmontaje (cucharón fuera, brazo y pluma plegados o desmontados, contrapeso fuera, cabina o ROPS desmontada y embalada, superestructura separada del tren de rodaje y cadenas y zapatas de oruga retiradas), en uno o más contenedores; primero la inspeccionamos y cotizamos ambas opciones.
¿Cuánto pesa una Link-Belt 220 X4S para el envío?
Link-Belt indica 22.300 kg (49.200 lb) (peso operativo) para la Link-Belt 220 X4S; el conocimiento de embarque lleva el peso de su propia máquina.
¿Cuáles son las dimensiones de envío de una Link-Belt 220 X4S?
9,47 × 3,19 × 3,15 m (31 ft 1 in × 10 ft 6 in × 10 ft 4 in) (largo × ancho × alto) en posición de transporte, según las especificaciones que Link-Belt publica para Link-Belt 220 X4S.
¿Qué hay que desmontar de una Link-Belt 220 X4S para enviarla?
Para contenerizarla: cucharón fuera, brazo y pluma plegados o desmontados, contrapeso fuera, cabina o ROPS desmontada y embalada, superestructura separada del tren de rodaje y cadenas y zapatas de oruga retiradas. Nuestro equipo hace el trabajo, embala y etiqueta cada pieza y las carga en uno o más contenedores, con documentación para el montaje. Si viaja entera en flat rack o RoRo, necesita poco o ningún desmontaje.
¿Se puede enviar una Link-Belt 220 X4S en RoRo?
Sí, donde una línea RoRo sirve su puerto de destino. Sube rodando por sus propios medios. El RoRo desde EE. UU. llega a menos países que los contenedores y flat racks, así que primero comprobamos su puerto.
