Автогрейдер · Caterpillar
CAT 120: транспортные габариты, масса и как отправить за рубеж
CAT 120 обычно идёт так: 1 × 40-футовый high cube — по нашим записям о погрузке родственных моделей (CAT 120B, CAT 120G, CAT 120H). Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,1 м / 4 дюйм, превышение по высоте 1,52 м / 5 фт) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 9,84 м / 32 фт 3 дюйм
- Транспортная ширина
- 2,5 м / 8 фт 2 дюйм
- Транспортная высота
- 3,47 м / 11 фт 4 дюйм
- Масса
- 16 831 кг / 37 100 фунт.

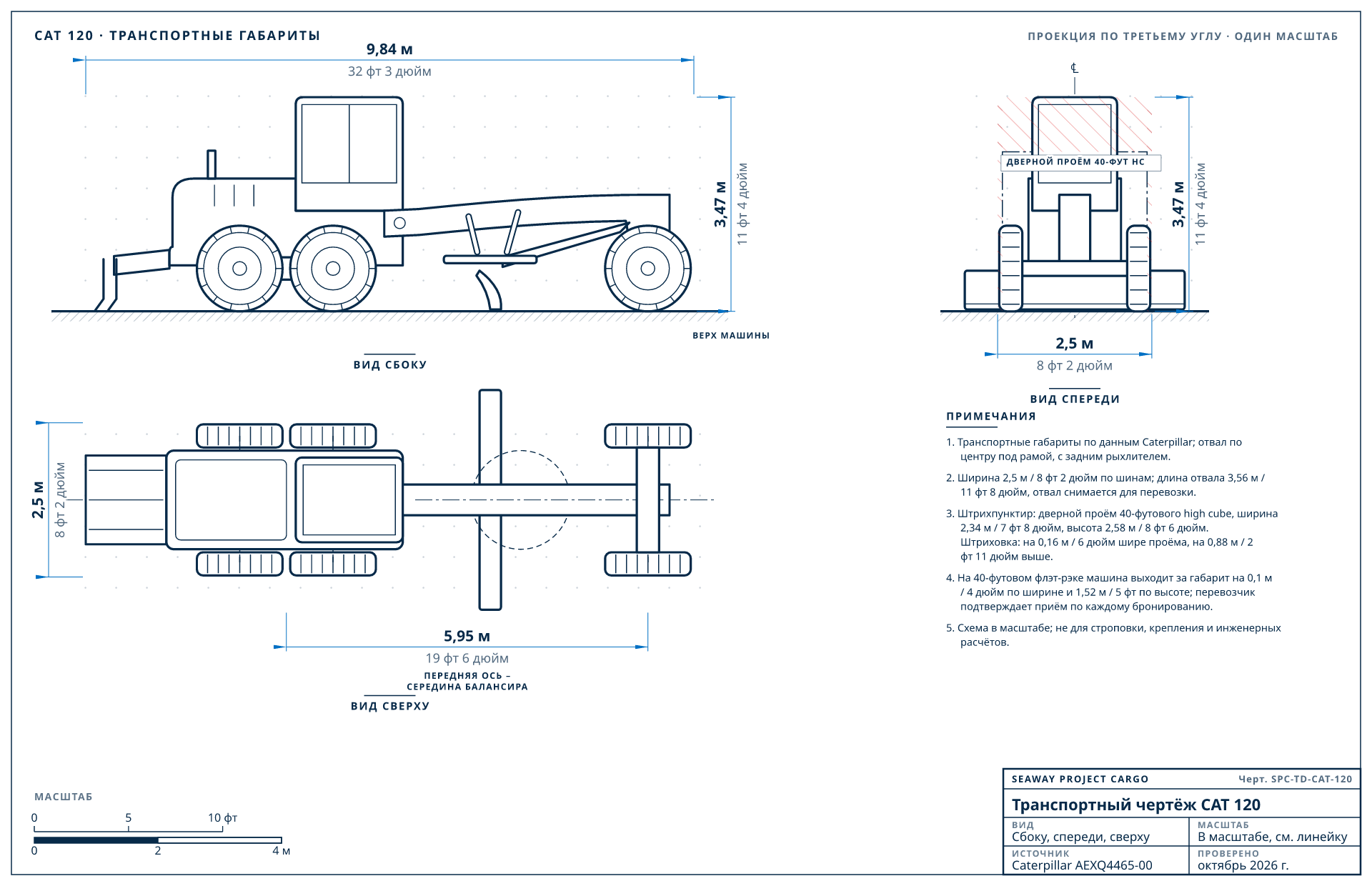

Транспортный чертёж CAT 120
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Caterpillar транспортным габаритам (AEXQ4465-00, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики CAT 120
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 9,84 м / 32 фт 3 дюйм | отвал по центру под рамой, с задним рыхлителем |
| Транспортная ширина | 2,5 м / 8 фт 2 дюйм | по шинам |
| Транспортная высота | 3,47 м / 11 фт 4 дюйм | до верха кабины или ROPS |
| Масса | 16 831 кг / 37 100 фунт. | эксплуатационная масса |
| Длина отвала | 3,56 м / 11 фт 8 дюйм | стандартный отвал; снимается с поворотного круга для перевозки |
| Колёсная база | 5,95 м / 19 фт 6 дюйм | от передней оси до середины балансира |
| База балансира | 1,51 м / 4 фт 11 дюйм | между осями заднего балансира |
| От передней оси до отвала | 2,55 м / 8 фт 4 дюйм | |
| Колея | 2,07 м / 6 фт 9 дюйм | между центрами шин |
| Дорожный просвет | 0,35 м / 1 фт 2 дюйм | |
| Тип машины | Автогрейдер | |
| Комплектация | Отвал 3,56 м (11 фт 8 дюйм), шины 14.0R24. Длина от толкающей плиты до рыхлителя; масса по данным Cat в типичной комплектации. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить CAT 120, от лучшего
Грузили в Seaway
Как мы грузим CAT 120
В наших записях о погрузке есть предыдущие и родственные модели CAT 120 (CAT 120B, CAT 120G, CAT 120H). Обычный план: 1 × 40-футовый high cube.
- 1 × 40-футовый high cube
- Перед погрузкой, как с каждым автогрейдером, который мы грузим в закрытый контейнер: снимаем отвал, снимаем и упаковываем кабину или ROPS, снимаем колёса. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | снимаем отвал, снимаем и упаковываем кабину или ROPS и снимаем колёса (обычно) |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,1 м / 4 дюйм, превышение по высоте 1,52 м / 5 фт). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поколения CAT 120 и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| 120 K/M/M2 series | — | 1 × 40-футовый high cube1 машина в записях: CAT Grader 120M |
| 120 Next Generationтекущее | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Сопоставимые машины других марок: автогрейдеры
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| CAT 120 | 9,84 × 2,5 × 3,47 м (32 фт 3 дюйм × 8 фт 2 дюйм × 11 фт 4 дюйм) | 16 831 кг / 37 100 фунт. | 1 × 40-футовый high cube |
| John Deere 622 P-Tier | 8,89 × 2,49 × 3,18 м (29 фт 2 дюйм × 8 фт 2 дюйм × 10 фт 5 дюйм) | 16 788 кг / 37 000 фунт. | 40-футовый контейнер high cube |
| Case 865B | 8,96 × 2,66 × 3,4 м (29 фт 5 дюйм × 8 фт 9 дюйм × 11 фт 2 дюйм) | 16 936 кг / 37 300 фунт. | 40-футовый контейнер high cube |
| Volvo G940 | 9,15 × 2,54 × 3,23 м (30 фт × 8 фт 4 дюйм × 10 фт 7 дюйм) | 16 977 кг / 37 400 фунт. | 1 × 40-футовый high cube |
| John Deere 870 P-Tier | 8,89 × 2,64 × 3,18 м (29 фт 2 дюйм × 8 фт 8 дюйм × 10 фт 5 дюйм) | 17 114 кг / 37 700 фунт. | 40-футовый контейнер high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде CAT 120
НигерияТранзит 21-30 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
До отправки машины необходимо открыть Form M через нигерийский банк.
Расчёт в Нигерия
Саудовская АравияТранзит 18-25 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
Для грузов нужны сертификаты соответствия SABER, оформленные до прибытия.
Расчёт в Саудовская Аравия
АвстралияТранзит 28-35 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
Строгие требования к биобезопасной очистке; загрязнённую ходовую часть повторно моют за счёт импортёра.
Расчёт в Австралия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.20 · 2023
Расчёт в Чили
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка CAT 120 к экспорту
- Двигателям Tier 4 Final и Stage V нужны дизельное топливо со сверхнизким содержанием серы (не более 15 ppm) и DEF (AdBlue). Там, где продаётся только высокосернистое дизельное топливо, система нейтрализации забивается, поэтому проверьте качество топлива или подберите экспортную машину с двигателем более низкого класса.
- Телематика (например, Cat Product Link, Komtrax или JDLink) может перестать работать за рубежом; дилер может перенести или прекратить подписку до экспорта.
Вопросы о доставке CAT 120
Помещается ли CAT 120 в контейнер?
Целиком нет: при ширине 2,5 м (8 фт 2 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит CAT 120 при перевозке?
Caterpillar указывает для CAT 120 16 831 кг (37 100 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты CAT 120?
9,84 × 2,5 × 3,47 м (32 фт 3 дюйм × 8 фт 2 дюйм × 11 фт 4 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Caterpillar публикует для CAT 120.
Что нужно снять с CAT 120 для перевозки?
Для варианта 1 × 40-футовый high cube обычно: снимаем отвал, снимаем и упаковываем кабину или ROPS и снимаем колёса. Это снимают с каждого автогрейдера, который мы грузим в закрытый контейнер; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить CAT 120 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
