Фронтальный погрузчик · Caterpillar
CAT 938: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, CAT 938 идёт так: 1 × 40-футовый high cube. Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,29 м / 11 дюйм, превышение по высоте 1,39 м / 4 фт 7 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 7,66 м / 25 фт 1 дюйм
- Транспортная ширина
- 2,69 м / 8 фт 10 дюйм
- Транспортная высота
- 3,34 м / 10 фт 11 дюйм
- Масса
- 16 115 кг / 35 500 фунт.

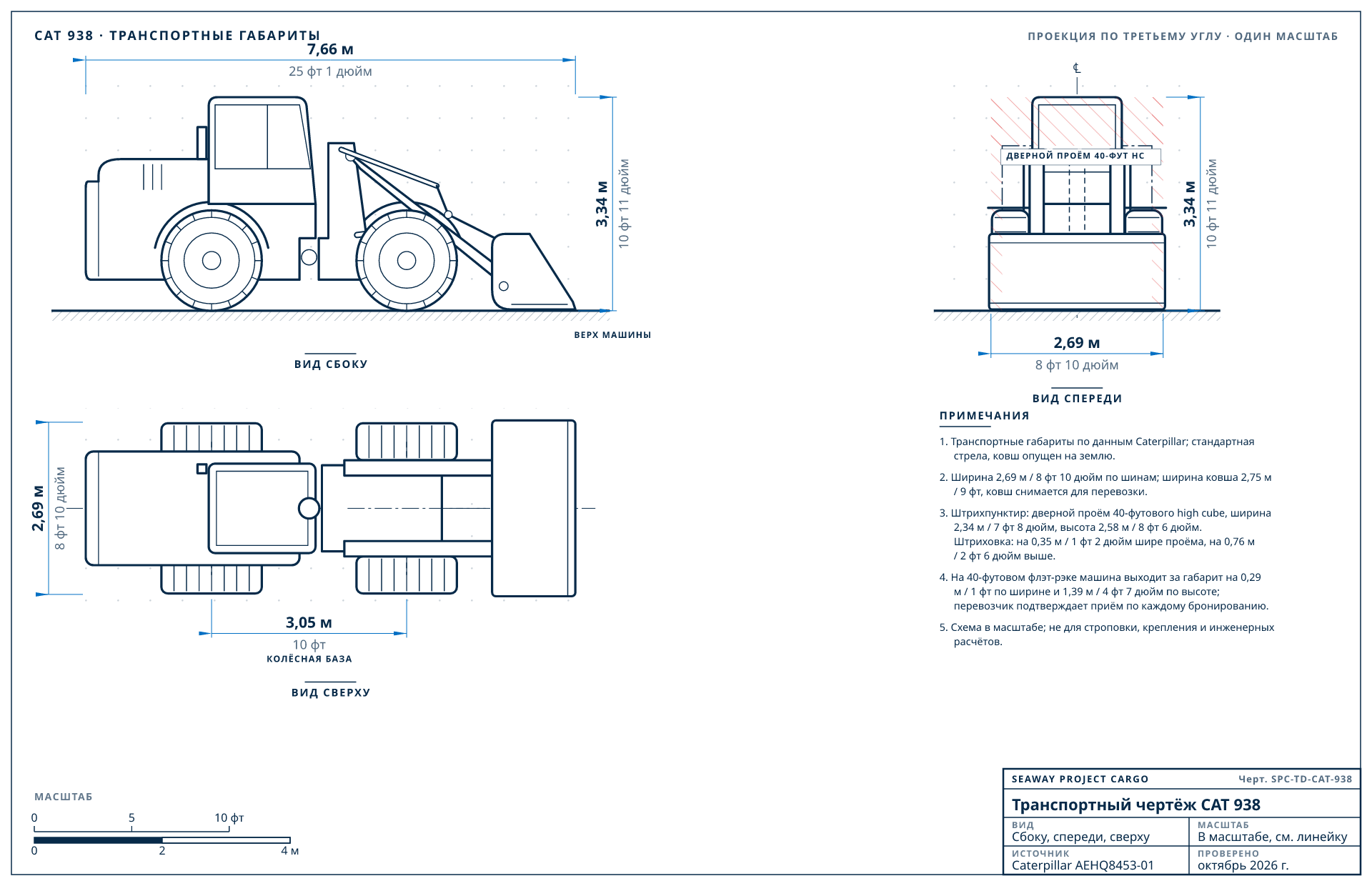

Транспортный чертёж CAT 938
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Caterpillar транспортным габаритам (AEHQ8453-01, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики CAT 938
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 7,66 м / 25 фт 1 дюйм | ковш опущен на землю |
| Транспортная ширина | 2,69 м / 8 фт 10 дюйм | по шинам |
| Транспортная высота | 3,34 м / 10 фт 11 дюйм | до верха кабины или ROPS |
| Масса | 16 115 кг / 35 500 фунт. | эксплуатационная масса |
| Ширина ковша | 2,75 м / 9 фт | стандартный ковш; снимается для перевозки |
| Колёсная база | 3,05 м / 10 фт | |
| Колея | 2,08 м / 6 фт 10 дюйм | между центрами шин |
| От задней оси до противовеса | 1,97 м / 6 фт 5 дюйм | от центра задней оси до задней кромки противовеса |
| Дорожный просвет | 0,39 м / 1 фт 3 дюйм | |
| Тип машины | Фронтальный погрузчик | |
| Комплектация | Ковш общего назначения 2,5 м³ (3,3 куб. ярд.), стандартная стрела, шины 20.5R25. Ковш (2,75 м / 9 фт) шире шин и снимается для перевозки. Высота до кабины; маячок — 3,71 м (12 фт 2 дюйм). Размеры с ковшом на быстросъёме. | |
Документы производителя
- Технические характеристики (PDF, AEHQ8453-01)
- Брошюра (PDF, AEHQ8472-01)
- Страница модели на сайте Caterpillar
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить CAT 938, от лучшего
Грузили в Seaway
Как мы грузим CAT 938
Мы уже разбирали и грузили CAT 938 на экспорт. Машина идёт так: 1 × 40-футовый high cube.
- 1 × 40-футовый high cube
- Перед погрузкой, как с каждым фронтальным погрузчиком, который мы грузим в закрытый контейнер: снимаем ковш, снимаем колёса, снимаем и упаковываем кабину или ROPS. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | снимаем ковш, снимаем колёса и снимаем и упаковываем кабину или ROPS (обычно) |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,29 м / 11 дюйм, превышение по высоте 1,39 м / 4 фт 7 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поместится ли? Опубликованные конфигурации
Caterpillar публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 7,66 × 2,69 × 3,34 м (25 фт 1 дюйм × 8 фт 10 дюйм × 10 фт 11 дюйм)16 115 кг (35 500 фунт.)
- Лучший вариант
- 40-футовый флэт-рэкНегабарит · превышение по ширине 0,29 м / 11 дюйм, превышение по высоте 1,39 м / 4 фт 7 дюйм
- Дверь 40-футового high cube
- На 0,35 м / 1 фт 2 дюйм шире дверного проёма, на 0,76 м / 2 фт 6 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Поколения CAT 938 и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| 938E | — | 1 × 40-футовый high cube1 машина в записях: CAT 938E |
| 938F | — | 1 × 40-футовый high cube1 машина в записях: CAT 938F |
| 938G | — | 1 × 40-футовый high cube1 машина в записях: CAT 938G |
| 938H | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 938K | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 938M | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 938текущее | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Сопоставимые машины других марок: фронтальные погрузчики
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| CAT 938 | 7,66 × 2,69 × 3,34 м (25 фт 1 дюйм × 8 фт 10 дюйм × 10 фт 11 дюйм) | 16 115 кг / 35 500 фунт. | 1 × 40-футовый high cube |
| Volvo L90H | 7,59 × 2,49 × 3,28 м (24 фт 11 дюйм × 8 фт 2 дюйм × 10 фт 9 дюйм) | 15 120 кг / 33 300 фунт. | 1 × 40-футовый high cube, разрешение на перевес |
| Kawasaki 70Z7 | 7,89 × 2,61 × 3,28 м (25 фт 11 дюйм × 8 фт 7 дюйм × 10 фт 9 дюйм) | 14 340 кг / 31 600 фунт. | 1 × 40-футовый high cube |
| Komatsu WA380-8 | 8,31 × 2,78 × 3,39 м (27 фт 3 дюйм × 9 фт 1 дюйм × 11 фт 1 дюйм) | 18 455 кг / 40 700 фунт. | 1 × 40-футовый high cube |
| John Deere 644 P-Tier | 8,33 × 2,88 × 3,45 м (27 фт 4 дюйм × 9 фт 5 дюйм × 11 фт 4 дюйм) | 18 709 кг / 41 200 фунт. | 1 × 40-футовый high cube, разрешение на перевес |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде CAT 938
НигерияТранзит 21-30 днейВвозная пошлина 5%ТН ВЭД 8429.51 · 2023
До отправки машины необходимо открыть Form M через нигерийский банк.
Расчёт в Нигерия
Саудовская АравияТранзит 18-25 днейВвозная пошлина 6%ТН ВЭД 8429.51 · 2023
Для грузов нужны сертификаты соответствия SABER, оформленные до прибытия.
Расчёт в Саудовская Аравия
АвстралияТранзит 28-35 днейВвозная пошлина 0–5%ТН ВЭД 8429.51 · 2023
Строгие требования к биобезопасной очистке; загрязнённую ходовую часть повторно моют за счёт импортёра.
Расчёт в Австралия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.51 · 2023
Расчёт в Чили
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка CAT 938 к экспорту
- Двигателям Tier 4 Final и Stage V нужны дизельное топливо со сверхнизким содержанием серы (не более 15 ppm) и DEF (AdBlue). Там, где продаётся только высокосернистое дизельное топливо, система нейтрализации забивается, поэтому проверьте качество топлива или подберите экспортную машину с двигателем более низкого класса.
- Телематика (например, Cat Product Link, Komtrax или JDLink) может перестать работать за рубежом; дилер может перенести или прекратить подписку до экспорта.
Вопросы о доставке CAT 938
Помещается ли CAT 938 в контейнер?
Целиком нет: при ширине 2,69 м (8 фт 10 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит CAT 938 при перевозке?
Caterpillar указывает для CAT 938 16 115 кг (35 500 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты CAT 938?
7,66 × 2,69 × 3,34 м (25 фт 1 дюйм × 8 фт 10 дюйм × 10 фт 11 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Caterpillar публикует для CAT 938.
Что нужно снять с CAT 938 для перевозки?
Для варианта 1 × 40-футовый high cube обычно: снимаем ковш, снимаем колёса и снимаем и упаковываем кабину или ROPS. Это снимают с каждого фронтального погрузчика, который мы грузим в закрытый контейнер; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить CAT 938 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
