Гидравлический экскаватор · Caterpillar
CAT 330: транспортные габариты, масса и как отправить за рубеж
CAT 330 обычно идёт так: 1 × 40-футовый open top + 1 × 40-футовый high cube — по нашим записям о погрузке родственных моделей (CAT 330BL, CAT 330C, CAT 330CL). Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,99 м / 3 фт 3 дюйм, превышение по высоте 1,11 м / 3 фт 8 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 10,42 м / 34 фт 2 дюйм
- Транспортная ширина
- 3,39 м / 11 фт 1 дюйм
- Транспортная высота
- 3,06 м / 10 фт
- Масса
- 31 400 кг / 69 200 фунт.

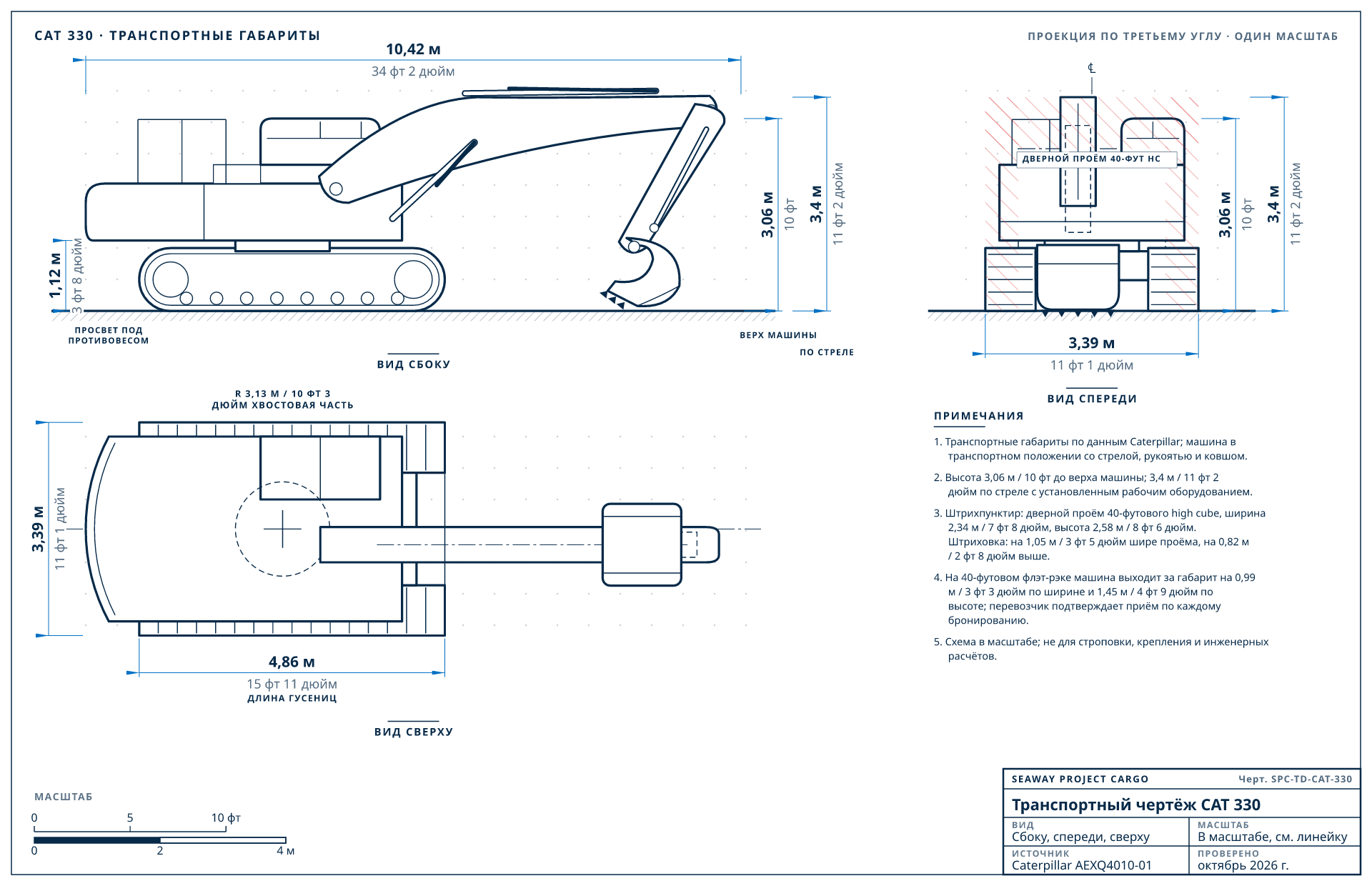

Транспортный чертёж CAT 330
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Caterpillar транспортным габаритам (AEXQ4010-01, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики CAT 330
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 10,42 м / 34 фт 2 дюйм | стрела, рукоять и ковш установлены, транспортное положение |
| Транспортная ширина | 3,39 м / 11 фт 1 дюйм | по гусеницам, башмаки 800 мм · 3,19 м / 10 фт 6 дюйм с башмаками 600 мм |
| Транспортная высота | 3,06 м / 10 фт | до верха машины |
| Высота по стреле | 3,4 м / 11 фт 2 дюйм | стрела, рукоять и ковш установлены |
| Масса | 31 400 кг / 69 200 фунт. | эксплуатационная масса |
| Радиус поворота хвостовой части | 3,13 м / 10 фт 3 дюйм | определяет зазор позади оси поворота на флэт-рэке |
| Длина гусениц | 4,86 м / 15 фт 11 дюйм | |
| Колея | 2,59 м / 8 фт 6 дюйм | |
| Ширина поворотной платформы | 2,94 м / 9 фт 8 дюйм | без поручней кабины |
| Дорожный просвет | 0,49 м / 1 фт 7 дюйм | |
| Просвет под противовесом | 1,12 м / 3 фт 8 дюйм | от низа противовеса до земли |
| Тип машины | Гидравлический экскаватор | |
| Комплектация | Next Gen со стрелой стандартного вылета, рукоятью 3,2 м (10 фт 6 дюйм), ковшом 1,76 м³ (2,3 куб. ярд.), башмаками 800 мм (31 дюйм) и противовесом 6,7 т (14 800 фунт.). Высота по кабине и поручням; стрела в транспортном положении — 3,40 м (11 фт 2 дюйм). | |
Документы производителя
- Технические характеристики (PDF, AEXQ4010-01)
- Брошюра (PDF, AEXQ4338-01)
- Страница модели на сайте Caterpillar
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить CAT 330, от лучшего
Грузили в Seaway
Как мы грузим CAT 330
В наших записях о погрузке есть предыдущие и родственные модели CAT 330 (CAT 330BL, CAT 330C, CAT 330CL). Обычный план: 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов + 1 × 40-футовый high cube.
- 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов + 1 × 40-футовый high cube
- Разбирается на площадке: снимаются стрела, рукоять и ковш, иногда кабина; поворотная платформа снимается с ходовой, и части грузятся под углом — самая крупная в open top, остальное в ящиках и закреплено в high cube. Крупные машины разбираются дальше, вплоть до опорно-поворотного круга.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов + 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | Разбирается на площадке и грузится по плану выше |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,99 м / 3 фт 3 дюйм, превышение по высоте 1,11 м / 3 фт 8 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Что идёт в какой контейнер, по опубликованной массе узлов
1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов
18 600 кг / 41 000 фунт.
поворотная платформа (без противовеса) *, рама ходовой части и башмаки и гусеничные цепи
1 × 40-футовый high cube
12 320 кг / 27 200 фунт.
противовес, стрела, гидроцилиндры стрелы, рукоять и ковш
Масса узлов по данным Caterpillar (AEXQ4010-01); осмотр подтверждает состав узлов и контейнер для каждого. Отмечено *: рассчитано по другим опубликованным массам (базовая машина за вычетом узлов, указанных отдельно). Ещё 480 кг / 1 060 фунт. эксплуатационной массы — топливо и оператор; в контейнеры они не идут.
Поместится ли? Опубликованные конфигурации
Caterpillar публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 10,42 × 3,39 × 3,06 м (34 фт 2 дюйм × 11 фт 1 дюйм × 10 фт)31 400 кг (69 200 фунт.)
- Лучший вариант
- 40-футовый флэт-рэкНегабарит · превышение по ширине 0,99 м / 3 фт 3 дюйм, превышение по высоте 1,11 м / 3 фт 8 дюйм
- Дверь 40-футового high cube
- На 1,05 м / 3 фт 5 дюйм шире дверного проёма, на 0,48 м / 1 фт 7 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Поколения CAT 330 и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| 330 / 330L (first series) | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 330B / 330B L | — | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов + 1 × 40-футовый high cube1 машина в записях: CAT 330BL |
| 330C / 330C L | — | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов + 1 × 40-футовый high cube2 машины в записях: CAT 330C, CAT 330CL |
| 330D / 330D L | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 330E / 330E L | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 330F / 330F L | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 330 (Next Gen)текущее | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Сопоставимые машины других марок: экскаваторы
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| CAT 330 | 10,42 × 3,39 × 3,06 м (34 фт 2 дюйм × 11 фт 1 дюйм × 10 фт) | 31 400 кг / 69 200 фунт. | 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов + 1 × 40-футовый high cube |
| Link-Belt 300 X4S | 10,61 × 3,39 × 3,3 м (34 фт 10 дюйм × 11 фт 1 дюйм × 10 фт 10 дюйм) | 30 700 кг / 67 700 фунт. | 40-футовый флэт-рэк |
| Komatsu PC290LC-11 | 10,27 × 3,39 × 3,28 м (33 фт 8 дюйм × 11 фт 1 дюйм × 10 фт 9 дюйм) | 32 450 кг / 71 500 фунт. | 40-футовый флэт-рэк |
| Hyundai HX300L | 10,59 × 3,4 × 3,35 м (34 фт 9 дюйм × 11 фт 2 дюйм × 11 фт) | 32 960 кг / 72 700 фунт. | 40-футовый флэт-рэк |
| DEVELON DX300LC-7 | 10,61 × 3,4 × 3,05 м (34 фт 10 дюйм × 11 фт 2 дюйм × 10 фт) | 33 300 кг / 73 400 фунт. | 2 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде CAT 330
НигерияТранзит 21-30 днейВвозная пошлина 5%ТН ВЭД 8429.52 · 2023
До отправки машины необходимо открыть Form M через нигерийский банк.
Расчёт в Нигерия
Саудовская АравияТранзит 18-25 днейВвозная пошлина 5%ТН ВЭД 8429.52 · 2023
Для грузов нужны сертификаты соответствия SABER, оформленные до прибытия.
Расчёт в Саудовская Аравия
АвстралияТранзит 28-35 днейВвозная пошлина 0–5%ТН ВЭД 8429.52 · 2023
Строгие требования к биобезопасной очистке; загрязнённую ходовую часть повторно моют за счёт импортёра.
Расчёт в Австралия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.52 · 2023
Расчёт в Чили
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка CAT 330 к экспорту
- Двигателям Tier 4 Final и Stage V нужны дизельное топливо со сверхнизким содержанием серы (не более 15 ppm) и DEF (AdBlue). Там, где продаётся только высокосернистое дизельное топливо, система нейтрализации забивается, поэтому проверьте качество топлива или подберите экспортную машину с двигателем более низкого класса.
- Телематика (например, Cat Product Link, Komtrax или JDLink) может перестать работать за рубежом; дилер может перенести или прекратить подписку до экспорта.
Вопросы о доставке CAT 330
Помещается ли CAT 330 в контейнер?
Целиком нет: при массе 31 400 кг (69 200 фунт.) она тяжелее, чем выдерживает один контейнер. В разобранном виде: 1 × 40-футовый open top, на 0,3 м / 1 фт выше бортов + 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит CAT 330 при перевозке?
Caterpillar указывает для CAT 330 31 400 кг (69 200 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты CAT 330?
10,42 × 3,39 × 3,06 м (34 фт 2 дюйм × 11 фт 1 дюйм × 10 фт) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Caterpillar публикует для CAT 330.
Что нужно снять с CAT 330 для перевозки?
Для варианта 1 × 40-футовый open top + 1 × 40-футовый high cube: 1 × 40-футовый open top: поворотная платформа (без противовеса), рама ходовой части и башмаки и гусеничные цепи (18 600 кг / 41 000 фунт.); 1 × 40-футовый high cube: противовес, стрела, гидроцилиндры стрелы, рукоять и ковш (12 320 кг / 27 200 фунт.). Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить CAT 330 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
