Автогрейдер · Caterpillar
CAT 24: транспортные габариты, масса и как отправить за рубеж
При массе 71 932 кг (79 амер. т) CAT 24 тяжелее, чем берёт 40-футовый флэт-рэк (около 39 000 кг / 86 000 фунт.), поэтому едет в сборе RoRo, если на направлении есть линия, или генеральным грузом, если нет.
- Транспортная длина
- 14,88 м / 48 фт 10 дюйм
- Транспортная ширина
- 4,52 м / 14 фт 10 дюйм
- Транспортная высота
- 4,38 м / 14 фт 4 дюйм
- Масса
- 71 932 кг / 79 амер. т

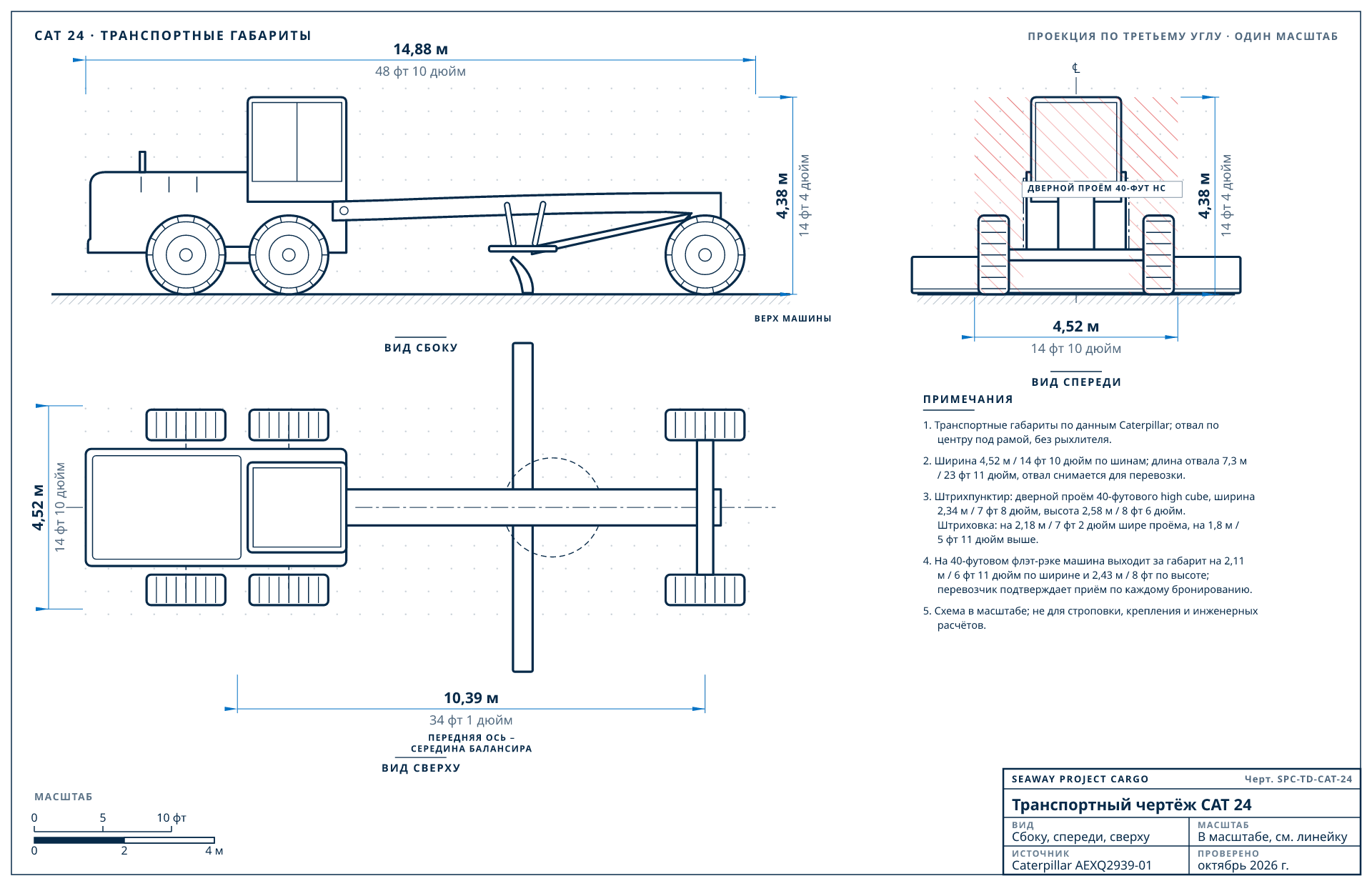

Транспортный чертёж CAT 24
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Caterpillar транспортным габаритам (AEXQ2939-01, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики CAT 24
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 14,88 м / 48 фт 10 дюйм | отвал по центру под рамой, без рыхлителя |
| Транспортная ширина | 4,52 м / 14 фт 10 дюйм | по шинам |
| Транспортная высота | 4,38 м / 14 фт 4 дюйм | до верха кабины или ROPS |
| Масса | 71 932 кг / 79 амер. т | эксплуатационная масса |
| Длина отвала | 7,3 м / 23 фт 11 дюйм | стандартный отвал; снимается с поворотного круга для перевозки |
| Колёсная база | 10,39 м / 34 фт 1 дюйм | от передней оси до середины балансира |
| База балансира | 2,29 м / 7 фт 6 дюйм | между осями заднего балансира |
| От передней оси до отвала | 4,05 м / 13 фт 3 дюйм | |
| Колея | 3,66 м / 12 фт | между центрами шин |
| Дорожный просвет | 0,4 м / 1 фт 4 дюйм | |
| Тип машины | Автогрейдер | |
| Комплектация | Отвал 7,30 м (23 фт 11 дюйм), шины 29.5R29. Без переднего противовеса и рыхлителя, с тягово-сцепным устройством. | |
Документы производителя
- Технические характеристики (PDF, AEXQ2939-01)
- Брошюра (PDF, AEXQ2938-02)
- Страница модели на сайте Caterpillar
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить CAT 24, от лучшего
Рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo. RoRo зависит от наличия регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | RoRoЛучший вариант | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 2 | 40-футовый контейнер high cube | После разборки, в нескольких контейнерах | Разбирается и грузится минимум в 3 40-футовых контейнера по массе, высокие узлы — в open top: снимаем отвал, снимаем рыхлитель, снимаем и упаковываем кабину или ROPS, снимаем колёса и рама разъединена по шарниру. Сначала мы осматриваем машину и считаем этот вариант рядом с отправкой целиком. Как мы контейнеризируем |
| 3 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поместится ли? Опубликованные конфигурации
Caterpillar публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 14,88 × 4,52 × 4,38 м (48 фт 10 дюйм × 14 фт 10 дюйм × 14 фт 4 дюйм)71 932 кг (79 амер. т)
- Лучший вариант
- RoRoЕсли на это направление есть линия RoRo
- Дверь 40-футового high cube
- На 2,18 м / 7 фт 2 дюйм шире дверного проёма, на 1,8 м / 5 фт 11 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Поколения CAT 24 и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| 24 M series | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 24текущее | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Куда отправляют машины вроде CAT 24
НигерияТранзит 21-30 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
До отправки машины необходимо открыть Form M через нигерийский банк.
Расчёт в Нигерия
Саудовская АравияТранзит 18-25 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
Для грузов нужны сертификаты соответствия SABER, оформленные до прибытия.
Расчёт в Саудовская Аравия
АвстралияТранзит 28-35 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
Строгие требования к биобезопасной очистке; загрязнённую ходовую часть повторно моют за счёт импортёра.
Расчёт в Австралия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.20 · 2023
Расчёт в Чили
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка CAT 24 к экспорту
- Двигателям Tier 4 Final и Stage V нужны дизельное топливо со сверхнизким содержанием серы (не более 15 ppm) и DEF (AdBlue). Там, где продаётся только высокосернистое дизельное топливо, система нейтрализации забивается, поэтому проверьте качество топлива или подберите экспортную машину с двигателем более низкого класса.
- Телематика (например, Cat Product Link, Komtrax или JDLink) может перестать работать за рубежом; дилер может перенести или прекратить подписку до экспорта.
Вопросы о доставке CAT 24
Помещается ли CAT 24 в контейнер?
При массе 71 932 кг (79 амер. т) CAT 24 тяжелее, чем берёт 40-футовый флэт-рэк (около 39 000 кг / 86 000 фунт.), поэтому едет в сборе RoRo, если на направлении есть линия, или генеральным грузом, если нет. Её также можно контейнеризировать после разборки (снимаем отвал, снимаем рыхлитель, снимаем и упаковываем кабину или ROPS, снимаем колёса и рама разъединена по шарниру), минимум в 3 контейнера по массе; сначала мы осматриваем машину и считаем оба варианта.
Сколько весит CAT 24 при перевозке?
Caterpillar указывает для CAT 24 71 932 кг (79 амер. т) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты CAT 24?
14,88 × 4,52 × 4,38 м (48 фт 10 дюйм × 14 фт 10 дюйм × 14 фт 4 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Caterpillar публикует для CAT 24.
Что нужно снять с CAT 24 для перевозки?
Для контейнеризации: снимаем отвал, снимаем рыхлитель, снимаем и упаковываем кабину или ROPS, снимаем колёса и рама разъединена по шарниру. Работу выполняет наша бригада, каждый узел упаковывается и маркируется, а груз размещается минимум в 3 контейнерах, с документацией для сборки. При отправке целиком на флэт-рэке или RoRo разборка почти не нужна.
Можно ли отправить CAT 24 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
