Автогрейдер · Caterpillar
CAT 16: транспортные габариты, масса и как отправить за рубеж
CAT 16 обычно идёт так: 1 × 40-футовый high cube — по нашим записям о погрузке родственных моделей (CAT 16G, CAT 16H, CAT 16M). Целиком — на 40-футовом флэт-рэке (превышение по ширине 1,01 м / 3 фт 4 дюйм, превышение по высоте 1,77 м / 5 фт 10 дюйм) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 10,59 м / 34 фт 9 дюйм
- Транспортная ширина
- 3,41 м / 11 фт 2 дюйм
- Транспортная высота
- 3,72 м / 12 фт 2 дюйм
- Масса
- 28 816 кг / 63 500 фунт.

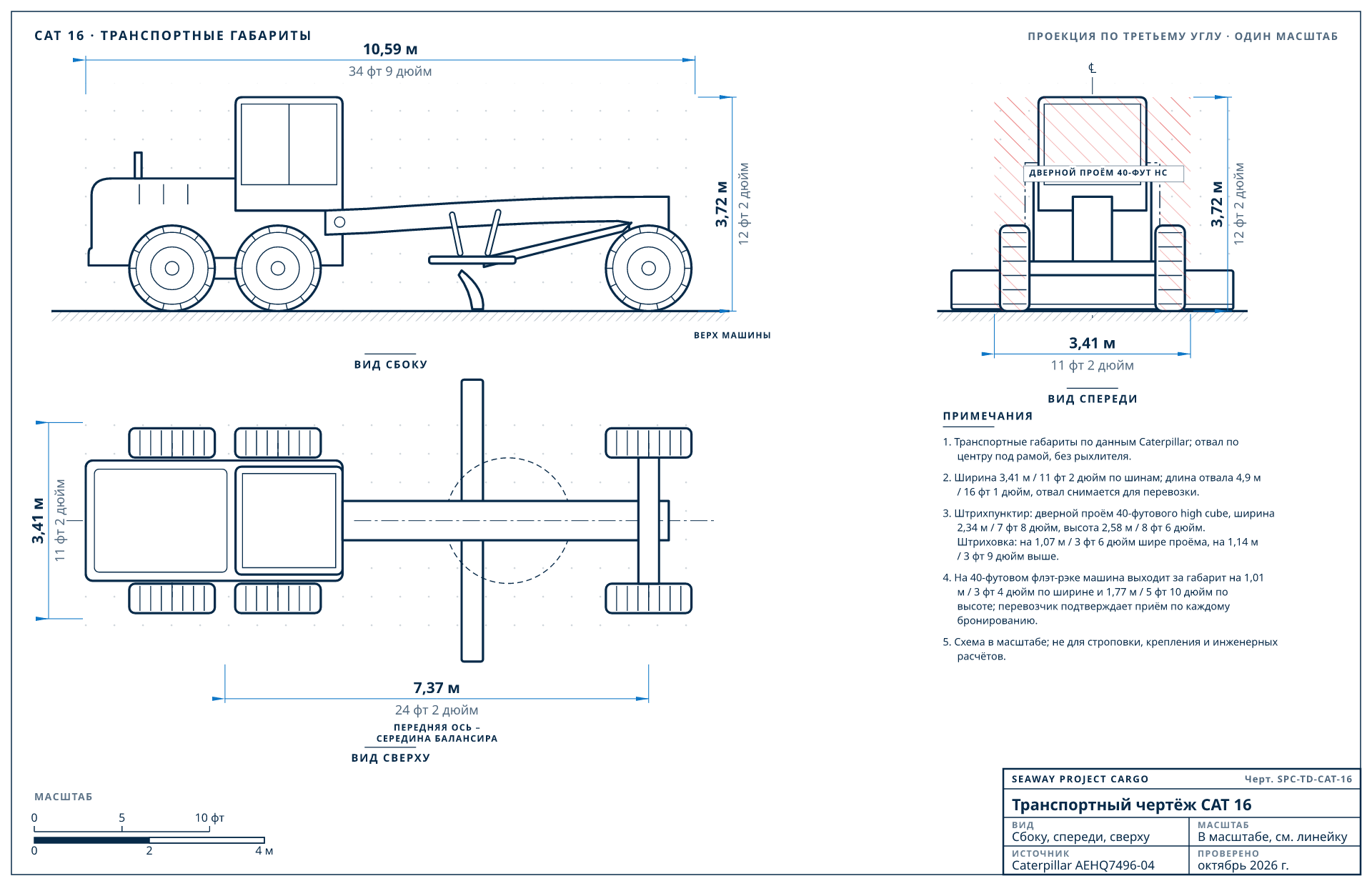

Транспортный чертёж CAT 16
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Caterpillar транспортным габаритам (AEHQ7496-04, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики CAT 16
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 10,59 м / 34 фт 9 дюйм | отвал по центру под рамой, без рыхлителя |
| Транспортная ширина | 3,41 м / 11 фт 2 дюйм | по шинам |
| Транспортная высота | 3,72 м / 12 фт 2 дюйм | до верха кабины или ROPS |
| Масса | 28 816 кг / 63 500 фунт. | эксплуатационная масса |
| Длина отвала | 4,9 м / 16 фт 1 дюйм | стандартный отвал; снимается с поворотного круга для перевозки |
| Колёсная база | 7,37 м / 24 фт 2 дюйм | от передней оси до середины балансира |
| База балансира | 1,84 м / 6 фт | между осями заднего балансира |
| От передней оси до отвала | 3,07 м / 10 фт 1 дюйм | |
| Колея | 2,7 м / 8 фт 10 дюйм | между центрами шин |
| Дорожный просвет | 0,4 м / 1 фт 4 дюйм | |
| Тип машины | Автогрейдер | |
| Комплектация | Отвал 4,90 м (16 фт 1 дюйм), шины 23.5R25. Без переднего противовеса и рыхлителя, с тягово-сцепным устройством. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить CAT 16, от лучшего
Грузили в Seaway
Как мы грузим CAT 16
В наших записях о погрузке есть предыдущие и родственные модели CAT 16 (CAT 16G, CAT 16H, CAT 16M). Обычный план: 1 × 40-футовый high cube.
- 1 × 40-футовый high cube
- Перед погрузкой: карданный вал отсоединён.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | карданный вал отсоединён |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 1,01 м / 3 фт 4 дюйм, превышение по высоте 1,77 м / 5 фт 10 дюйм). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поместится ли? Опубликованные конфигурации
Caterpillar публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 10,59 × 3,41 × 3,72 м (34 фт 9 дюйм × 11 фт 2 дюйм × 12 фт 2 дюйм)28 816 кг (63 500 фунт.)
- Лучший вариант
- 40-футовый флэт-рэкНегабарит · превышение по ширине 1,01 м / 3 фт 4 дюйм, превышение по высоте 1,77 м / 5 фт 10 дюйм
- Дверь 40-футового high cube
- На 1,07 м / 3 фт 6 дюйм шире дверного проёма, на 1,14 м / 3 фт 9 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Поколения CAT 16 и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| 16 M series | — | 1 × 40-футовый high cube1 машина в записях: CAT 16M |
| 16текущее | — | 1 × 20-футовый контейнер1 машина в записях: CAT 916 |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Сопоставимые машины других марок: автогрейдеры
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| CAT 16 | 10,59 × 3,41 × 3,72 м (34 фт 9 дюйм × 11 фт 2 дюйм × 12 фт 2 дюйм) | 28 816 кг / 63 500 фунт. | 1 × 40-футовый high cube |
| Komatsu GD825A-2 | 11,47 × 3,31 × 3,55 м (37 фт 8 дюйм × 10 фт 10 дюйм × 11 фт 8 дюйм) | 31 655 кг / 69 800 фунт. | 1 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде CAT 16
НигерияТранзит 21-30 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
До отправки машины необходимо открыть Form M через нигерийский банк.
Расчёт в Нигерия
Саудовская АравияТранзит 18-25 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
Для грузов нужны сертификаты соответствия SABER, оформленные до прибытия.
Расчёт в Саудовская Аравия
АвстралияТранзит 28-35 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
Строгие требования к биобезопасной очистке; загрязнённую ходовую часть повторно моют за счёт импортёра.
Расчёт в Австралия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.20 · 2023
Расчёт в Чили
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка CAT 16 к экспорту
- Двигателям Tier 4 Final и Stage V нужны дизельное топливо со сверхнизким содержанием серы (не более 15 ppm) и DEF (AdBlue). Там, где продаётся только высокосернистое дизельное топливо, система нейтрализации забивается, поэтому проверьте качество топлива или подберите экспортную машину с двигателем более низкого класса.
- Телематика (например, Cat Product Link, Komtrax или JDLink) может перестать работать за рубежом; дилер может перенести или прекратить подписку до экспорта.
Вопросы о доставке CAT 16
Помещается ли CAT 16 в контейнер?
Целиком нет: при массе 28 816 кг (63 500 фунт.) она тяжелее, чем выдерживает один контейнер. В разобранном виде: 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит CAT 16 при перевозке?
Caterpillar указывает для CAT 16 28 816 кг (63 500 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты CAT 16?
10,59 × 3,41 × 3,72 м (34 фт 9 дюйм × 11 фт 2 дюйм × 12 фт 2 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Caterpillar публикует для CAT 16.
Что нужно снять с CAT 16 для перевозки?
Для варианта 1 × 40-футовый high cube: карданный вал отсоединён. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить CAT 16 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
