Автогрейдер · Caterpillar
CAT 18: транспортные габариты, масса и как отправить за рубеж
При массе 33 713 кг (74 300 фунт.) CAT 18 тяжелее, чем выдерживает один контейнер, поэтому едет в сборе на 40-футовом флэт-рэке (превышение по ширине 1,01 м / 3 фт 4 дюйм, превышение по высоте 1,8 м / 5 фт 11 дюйм). Альтернатива — RoRo, если на ваш порт есть линия.
- Транспортная длина
- 12,05 м / 39 фт 6 дюйм
- Транспортная ширина
- 3,41 м / 11 фт 2 дюйм
- Транспортная высота
- 3,75 м / 12 фт 3 дюйм
- Масса
- 33 713 кг / 74 300 фунт.

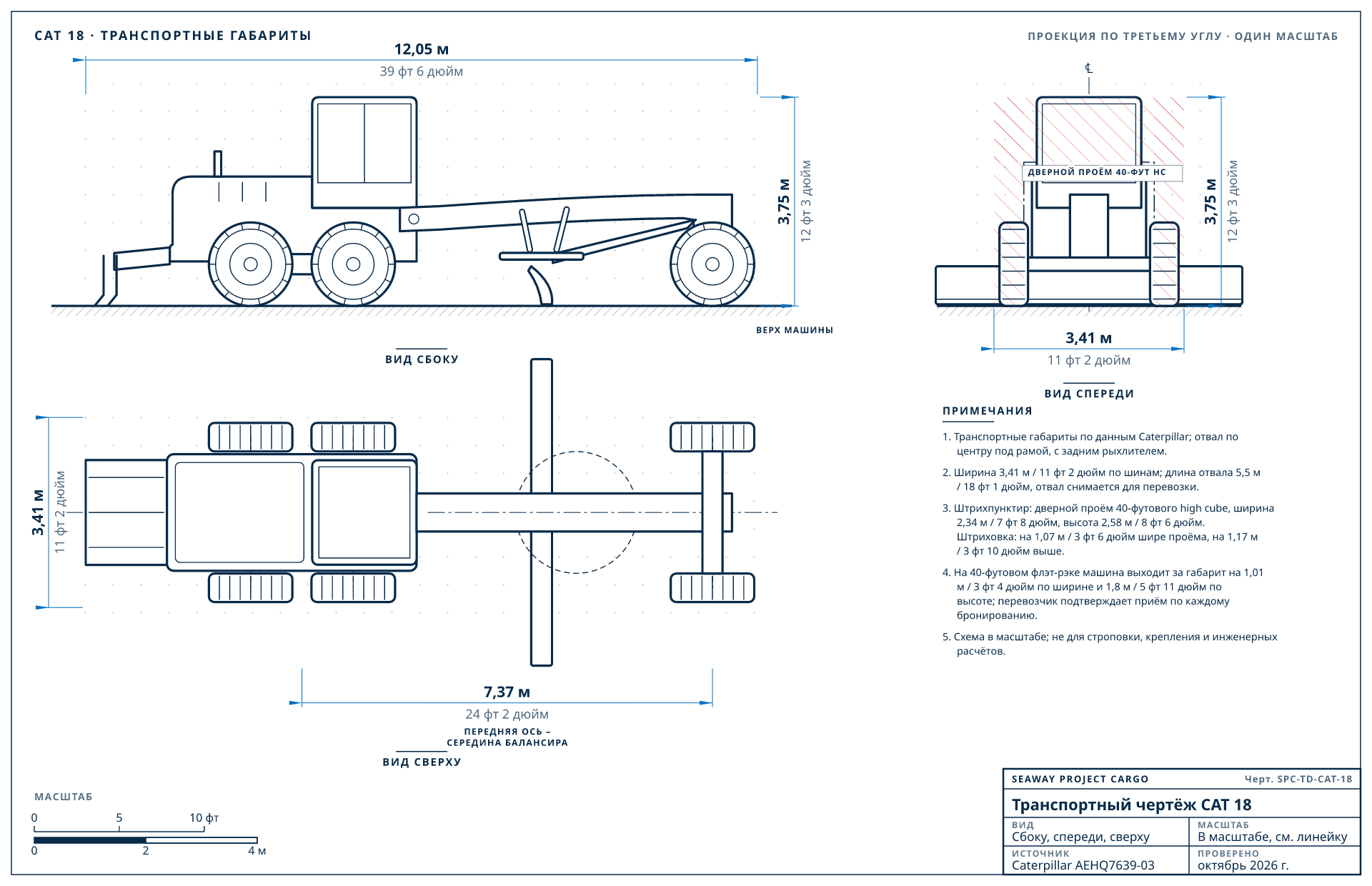

Транспортный чертёж CAT 18
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Caterpillar транспортным габаритам (AEHQ7639-03, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики CAT 18
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 12,05 м / 39 фт 6 дюйм | отвал по центру под рамой, с задним рыхлителем |
| Транспортная ширина | 3,41 м / 11 фт 2 дюйм | по шинам |
| Транспортная высота | 3,75 м / 12 фт 3 дюйм | до верха кабины или ROPS |
| Масса | 33 713 кг / 74 300 фунт. | эксплуатационная масса |
| Длина отвала | 5,5 м / 18 фт 1 дюйм | стандартный отвал; снимается с поворотного круга для перевозки |
| Колёсная база | 7,37 м / 24 фт 2 дюйм | от передней оси до середины балансира |
| База балансира | 1,84 м / 6 фт | между осями заднего балансира |
| От передней оси до отвала | 3,07 м / 10 фт 1 дюйм | |
| Колея | 2,7 м / 8 фт 10 дюйм | между центрами шин |
| Дорожный просвет | 0,42 м / 1 фт 5 дюйм | |
| Тип машины | Автогрейдер | |
| Комплектация | Отвал 5,50 м (18 фт 1 дюйм), шины 23.5R25. Передний противовес и рыхлитель входят в стандартную комплектацию; длина и масса указаны с ними. | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить CAT 18, от лучшего
Рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo. RoRo зависит от наличия регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | 40-футовый флэт-рэкЛучший вариант | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 1,01 м / 3 фт 4 дюйм, превышение по высоте 1,8 м / 5 фт 11 дюйм). |
| 2 | 40-футовый контейнер high cube | После разборки, в нескольких контейнерах | Разбирается и грузится минимум в 2 40-футовых контейнера по массе, высокие узлы — в open top: снимаем отвал, снимаем рыхлитель, снимаем и упаковываем кабину или ROPS, снимаем колёса и рама разъединена по шарниру. Сначала мы осматриваем машину и считаем этот вариант рядом с отправкой целиком. Как мы контейнеризируем |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поколения CAT 18 и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| 18текущее | — | 1 × 45-футовый high cube2 машины в записях: CAT M318, CAT 518 |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Сопоставимые машины других марок: автогрейдеры
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| CAT 18 | 12,05 × 3,41 × 3,75 м (39 фт 6 дюйм × 11 фт 2 дюйм × 12 фт 3 дюйм) | 33 713 кг / 74 300 фунт. | 40-футовый флэт-рэк |
| Komatsu GD825A-2 | 11,47 × 3,31 × 3,55 м (37 фт 8 дюйм × 10 фт 10 дюйм × 11 фт 8 дюйм) | 31 655 кг / 69 800 фунт. | 1 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде CAT 18
НигерияТранзит 21-30 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
До отправки машины необходимо открыть Form M через нигерийский банк.
Расчёт в Нигерия
Саудовская АравияТранзит 18-25 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
Для грузов нужны сертификаты соответствия SABER, оформленные до прибытия.
Расчёт в Саудовская Аравия
АвстралияТранзит 28-35 днейВвозная пошлина 5%ТН ВЭД 8429.20 · 2023
Строгие требования к биобезопасной очистке; загрязнённую ходовую часть повторно моют за счёт импортёра.
Расчёт в Австралия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.20 · 2023
Расчёт в Чили
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка CAT 18 к экспорту
- Двигателям Tier 4 Final и Stage V нужны дизельное топливо со сверхнизким содержанием серы (не более 15 ppm) и DEF (AdBlue). Там, где продаётся только высокосернистое дизельное топливо, система нейтрализации забивается, поэтому проверьте качество топлива или подберите экспортную машину с двигателем более низкого класса.
- Телематика (например, Cat Product Link, Komtrax или JDLink) может перестать работать за рубежом; дилер может перенести или прекратить подписку до экспорта.
Вопросы о доставке CAT 18
Помещается ли CAT 18 в контейнер?
При массе 33 713 кг (74 300 фунт.) CAT 18 тяжелее, чем выдерживает один контейнер, поэтому едет в сборе на 40-футовом флэт-рэке (превышение по ширине 1,01 м / 3 фт 4 дюйм, превышение по высоте 1,8 м / 5 фт 11 дюйм). Альтернатива — RoRo, если на ваш порт есть линия. Её также можно контейнеризировать после разборки (снимаем отвал, снимаем рыхлитель, снимаем и упаковываем кабину или ROPS, снимаем колёса и рама разъединена по шарниру), минимум в 2 контейнера по массе; сначала мы осматриваем машину и считаем оба варианта.
Сколько весит CAT 18 при перевозке?
Caterpillar указывает для CAT 18 33 713 кг (74 300 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты CAT 18?
12,05 × 3,41 × 3,75 м (39 фт 6 дюйм × 11 фт 2 дюйм × 12 фт 3 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Caterpillar публикует для CAT 18.
Что нужно снять с CAT 18 для перевозки?
Для контейнеризации: снимаем отвал, снимаем рыхлитель, снимаем и упаковываем кабину или ROPS, снимаем колёса и рама разъединена по шарниру. Работу выполняет наша бригада, каждый узел упаковывается и маркируется, а груз размещается минимум в 2 контейнерах, с документацией для сборки. При отправке целиком на флэт-рэке или RoRo разборка почти не нужна.
Можно ли отправить CAT 18 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
