Гусеничный трактор (бульдозер) · Caterpillar
CAT D9: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, CAT D9 идёт так: 1 × 40-футовый open top. Целиком — RoRo, если в ваш порт есть линия.
- Транспортная длина
- 8,22 м / 27 фт
- Транспортная ширина
- 3,31 м / 10 фт 10 дюйм
- Транспортная высота
- 4 м / 13 фт 1 дюйм
- Масса
- 49 988 кг / 55 амер. т

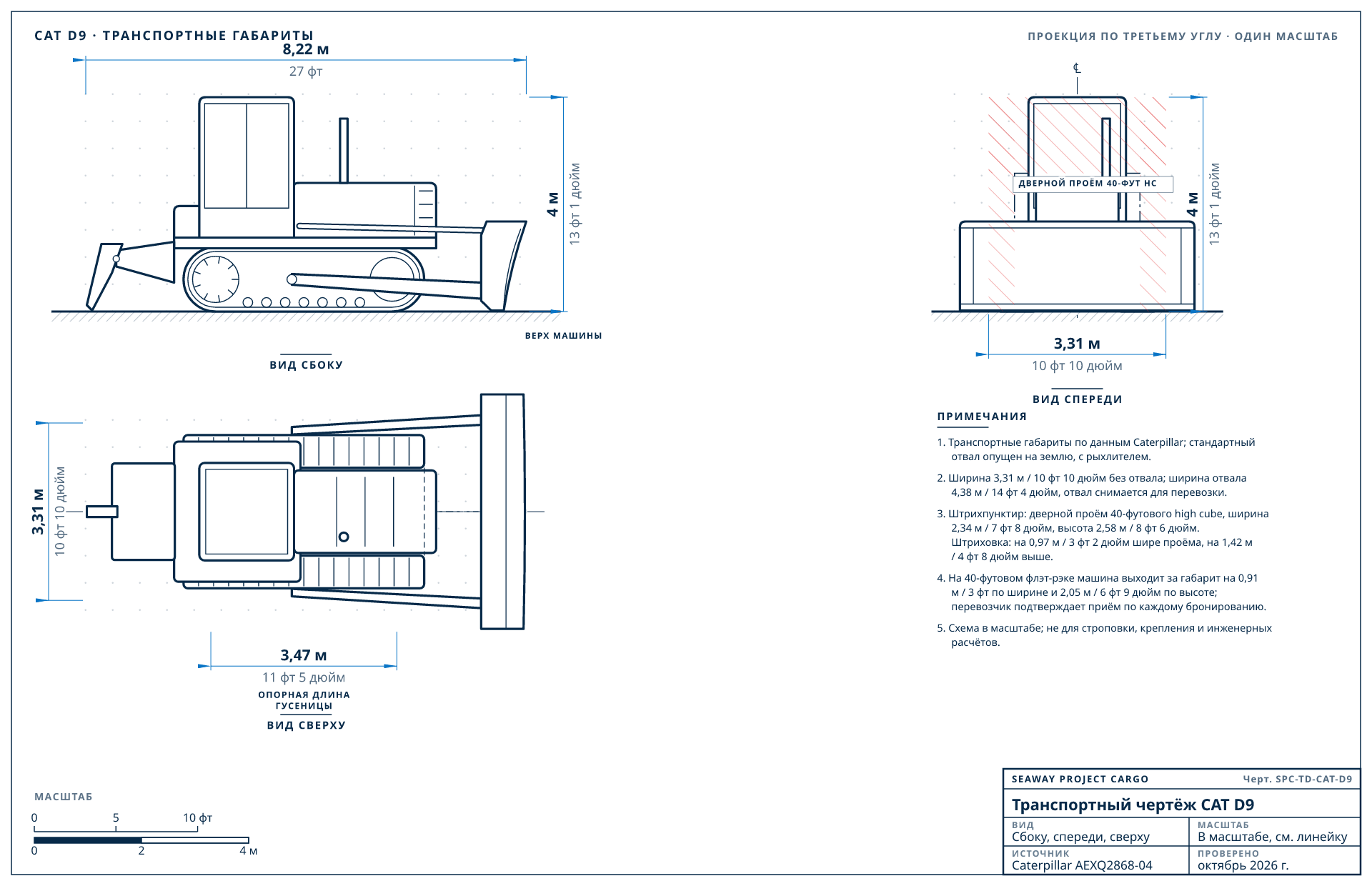

Транспортный чертёж CAT D9
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Caterpillar транспортным габаритам (AEXQ2868-04, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики CAT D9
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 8,22 м / 27 фт | отвал опущен на землю, с рыхлителем |
| Длина базового трактора | 4,91 м / 16 фт 1 дюйм | без отвала, толкающих брусьев и рыхлителя |
| Транспортная ширина | 3,31 м / 10 фт 10 дюйм | по гусеницам, башмаки 610 мм |
| Транспортная высота | 4 м / 13 фт 1 дюйм | до верха кабины или ROPS |
| Масса | 49 988 кг / 55 амер. т | эксплуатационная масса |
| Длина гусениц | 3,47 м / 11 фт 5 дюйм | |
| Колея | 2,25 м / 7 фт 5 дюйм | |
| Ширина отвала | 4,38 м / 14 фт 4 дюйм | стандартный отвал; шире гусениц, снимается для перевозки |
| Дорожный просвет | 0,46 м / 1 фт 6 дюйм | |
| Тип машины | Гусеничный трактор (бульдозер) | |
| Комплектация | Полуповоротный отвал Semi-U 13,6 м³ (17,8 куб. ярд.), башмаки 610 мм (24 дюйм), однозубый рыхлитель. Длина и масса указаны с рыхлителем. Ширина по цапфам толкающих брусьев; по гусеницам — 2,87 м (9 фт 5 дюйм). Транспортная масса 38 271 кг (84 400 фунт.). | |
Документы производителя
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить CAT D9, от лучшего
Грузили в Seaway
Как мы грузим CAT D9
Мы уже разбирали и грузили CAT D9 на экспорт. Машина идёт так: 1 × 40-футовый open top.
- 1 × 40-футовый open top
- Перед погрузкой, как с каждым бульдозером, который мы грузим в контейнер: снимаем отвал, снимаем рыхлитель, снимаем и упаковываем кабину или ROPS, гусеничные цепи и башмаки сняты. В нашем листе погрузки шаги для этой машины не указаны, поэтому их подтверждает осмотр.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый open topЛучший вариант | По нашим записям о погрузке | снимаем отвал, снимаем рыхлитель, снимаем и упаковываем кабину или ROPS и гусеничные цепи и башмаки сняты (обычно) |
| 2 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 3 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Поколения CAT D9 и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| D9 | 1955 | 1 × 40-футовый open top1 машина в записях: CAT D9 |
| D9G | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| D9H | — | 1 × 40-футовый open top1 машина в записях: CAT D9H |
| D9L | — | 1 × 40-футовый open top1 машина в записях: CAT D9L |
| D9N | — | 1 × 40-футовый open top1 машина в записях: CAT D9N |
| D9R | — | 2 × 40-футовый high cube1 машина в записях: CAT D9R |
| D9T | — | 2 × 40-футовый high cube1 машина в записях: CAT D9T |
| D9текущее | 2020 | 1 × 40-футовый open top1 машина в записях: CAT D9 |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Сопоставимые машины других марок: бульдозеры
| Машина | Д × Ш × В (транспортные) | Масса | Способ отправки |
|---|---|---|---|
| CAT D9 | 8,22 × 3,31 × 4 м (27 фт × 10 фт 10 дюйм × 13 фт 1 дюйм) | 49 988 кг / 55 амер. т | 1 × 40-футовый open top |
| Komatsu D275AX-5 | 9 × 2,87 × 3,99 м (29 фт 6 дюйм × 9 фт 5 дюйм × 13 фт 1 дюйм) | 51 530 кг / 57 амер. т | 1 × 40-футовый open top |
| Liebherr PR 766 | 8,73 × 3,4 × 3,99 м (28 фт 8 дюйм × 11 фт 2 дюйм × 13 фт 1 дюйм) | 53 460 кг / 59 амер. т | RoRo |
| John Deere 1050 P-Tier | 8,39 × 3,41 × 3,59 м (27 фт 6 дюйм × 11 фт 2 дюйм × 11 фт 9 дюйм) | 42 640 кг / 94 000 фунт. | RoRo |
| Komatsu D155AX-8 | 8,42 × 2,75 × 3,39 м (27 фт 7 дюйм × 9 фт × 11 фт 1 дюйм) | 40 506 кг / 89 300 фунт. | 1 × 40-футовый open top + 4 × 40-футовый high cube |
Тот же тип машины с массой в пределах 20%. У каждой своя страница с опубликованными габаритами и вердиктом.
Куда отправляют машины вроде CAT D9
НигерияТранзит 21-30 днейВвозная пошлина 5%ТН ВЭД 8429.11 · 2023
До отправки машины необходимо открыть Form M через нигерийский банк.
Расчёт в Нигерия
Саудовская АравияТранзит 18-25 днейВвозная пошлина 5%ТН ВЭД 8429.11 · 2023
Для грузов нужны сертификаты соответствия SABER, оформленные до прибытия.
Расчёт в Саудовская Аравия
АвстралияТранзит 28-35 днейВвозная пошлина 0%ТН ВЭД 8429.11 · 2023
Строгие требования к биобезопасной очистке; загрязнённую ходовую часть повторно моют за счёт импортёра.
Расчёт в Австралия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.11 · 2023
Расчёт в Чили
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка CAT D9 к экспорту
- Двигателям Tier 4 Final и Stage V нужны дизельное топливо со сверхнизким содержанием серы (не более 15 ppm) и DEF (AdBlue). Там, где продаётся только высокосернистое дизельное топливо, система нейтрализации забивается, поэтому проверьте качество топлива или подберите экспортную машину с двигателем более низкого класса.
- Телематика (например, Cat Product Link, Komtrax или JDLink) может перестать работать за рубежом; дилер может перенести или прекратить подписку до экспорта.
Вопросы о доставке CAT D9
Помещается ли CAT D9 в контейнер?
Целиком нет: при массе 49 988 кг (55 амер. т) она тяжелее, чем выдерживает один контейнер. В разобранном виде: 1 × 40-футовый open top — по нашим записям о погрузке.
Сколько весит CAT D9 при перевозке?
Caterpillar указывает для CAT D9 49 988 кг (55 амер. т) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты CAT D9?
8,22 × 3,31 × 4 м (27 фт × 10 фт 10 дюйм × 13 фт 1 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Caterpillar публикует для CAT D9.
Что нужно снять с CAT D9 для перевозки?
Для варианта 1 × 40-футовый open top обычно: снимаем отвал, снимаем рыхлитель, снимаем и упаковываем кабину или ROPS и гусеничные цепи и башмаки сняты. Это снимают с каждого бульдозера, который мы грузим в контейнер; осмотр подтверждает это для вашей машины. Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить CAT D9 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
