Гидравлический экскаватор · Caterpillar
CAT 315: транспортные габариты, масса и как отправить за рубеж
По нашим собственным записям о погрузке, CAT 315 идёт так: 1 × 40-футовый high cube. Целиком — на 40-футовом флэт-рэке (превышение по ширине 0,29 м / 11 дюйм, превышение по высоте 0,91 м / 3 фт) или RoRo, если в ваш порт есть линия.
- Транспортная длина
- 7,44 м / 24 фт 5 дюйм
- Транспортная ширина
- 2,69 м / 8 фт 10 дюйм
- Транспортная высота
- 2,86 м / 9 фт 5 дюйм
- Масса
- 15 400 кг / 34 000 фунт.

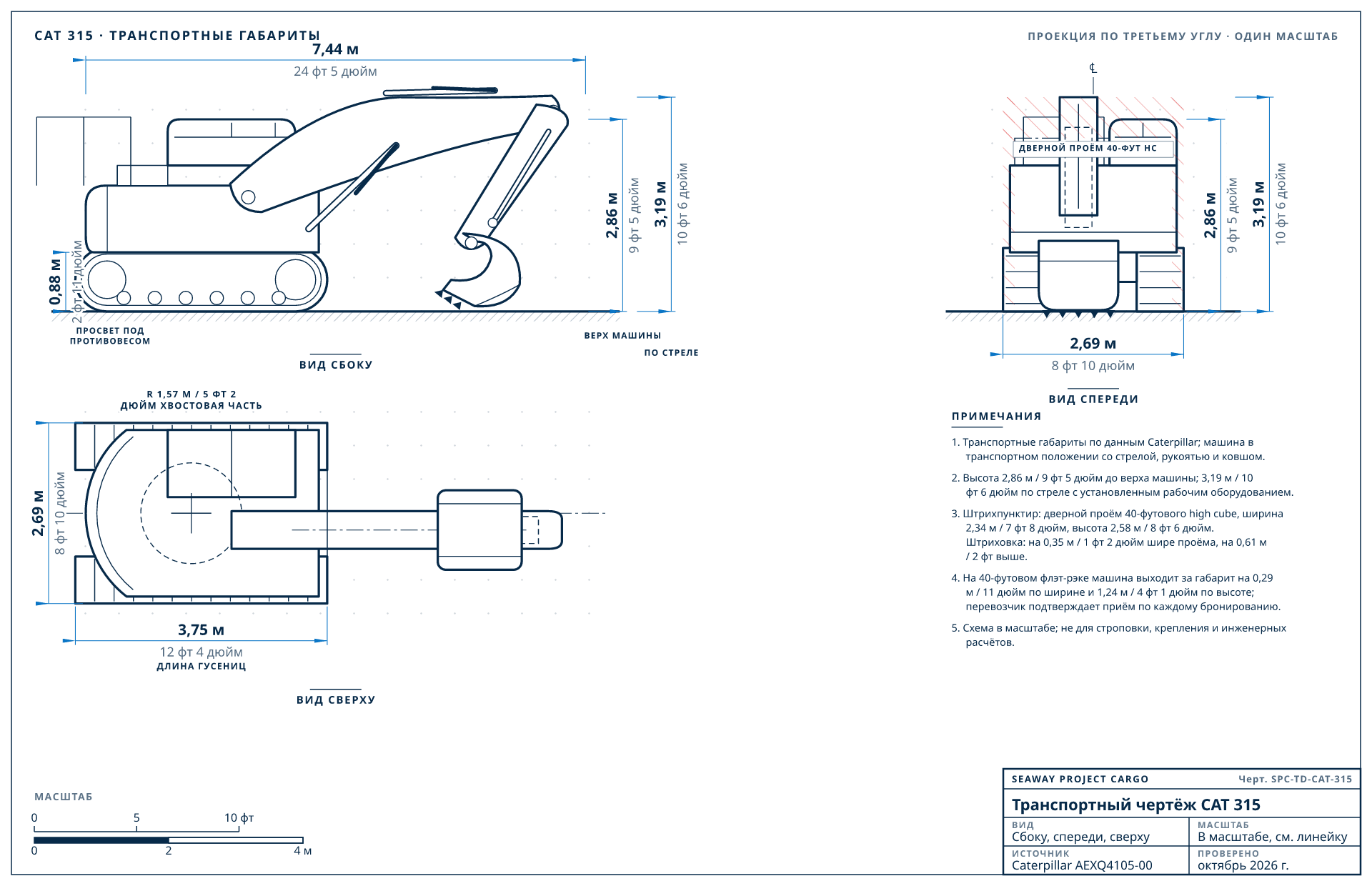

Транспортный чертёж CAT 315
Прокрутите чертёж вбок или поверните телефон.
1920 × 1240 пикс. Можно использовать со ссылкой на эту страницу.
Вид сбоку, вид спереди на фоне дверного проёма 40-футового high cube и вид сверху в одном масштабе по опубликованным Caterpillar транспортным габаритам (AEXQ4105-00, проверено октябрь 2026 г.). Красная штриховка показывает, что выходит за дверной проём. Схема; не для строповки и не для инженерных расчётов.
Транспортные характеристики CAT 315
| Характеристика | Значение | Основание |
|---|---|---|
| Транспортная длина | 7,44 м / 24 фт 5 дюйм | стрела, рукоять и ковш установлены, транспортное положение |
| Транспортная ширина | 2,69 м / 8 фт 10 дюйм | по гусеницам, башмаки 700 мм · 2,49 м / 8 фт 2 дюйм с башмаками 500 мм |
| Транспортная высота | 2,86 м / 9 фт 5 дюйм | до верха машины |
| Высота по стреле | 3,19 м / 10 фт 6 дюйм | стрела, рукоять и ковш установлены |
| Масса | 15 400 кг / 34 000 фунт. | эксплуатационная масса |
| Радиус поворота хвостовой части | 1,57 м / 5 фт 2 дюйм | определяет зазор позади оси поворота на флэт-рэке |
| Длина гусениц | 3,75 м / 12 фт 4 дюйм | |
| Колея | 1,99 м / 6 фт 6 дюйм | |
| Ширина поворотной платформы | 2,48 м / 8 фт 2 дюйм | без поручней кабины |
| Дорожный просвет | 0,44 м / 1 фт 5 дюйм | |
| Просвет под противовесом | 0,88 м / 2 фт 11 дюйм | от низа противовеса до земли |
| Тип машины | Гидравлический экскаватор | |
| Комплектация | Next Gen со стрелой стандартного вылета, рукоятью 3,0 м (9 фт 10 дюйм), ковшом 0,53 м³ (0,7 куб. ярд.), башмаками 700 мм (28 дюйм) и противовесом 3,8 т (8 380 фунт.). Высота по поручням; более узкие башмаки уменьшают ширину и массу. | |
Документы производителя
- Технические характеристики (PDF, AEXQ4105-00)
- Брошюра (PDF, AEXQ4367-00)
- Страница модели на сайте Caterpillar
Ссылки и цифры проверены: октябрь 2026 г.. Ссылки ведут на сайт производителя; у себя мы их не храним.
Опубликованные данные для указанной комплектации. Башмаки, шины, ковши, противовесы и опции их меняют, поэтому мы сверяем габариты вашей машины до бронирования.
Все способы отправить CAT 315, от лучшего
Грузили в Seaway
Как мы грузим CAT 315
Мы уже разбирали и грузили CAT 315 на экспорт. Машина идёт так: 1 × 40-футовый high cube.
- 1 × 40-футовый high cube
- Грузится со стандартной подготовкой: жидкости проверены, аккумулятор отключён, машина вымыта и раскреплена.
Из наших записей о разборке и погрузке (проверено: июль 2026 г.). Год выпуска, навесное оборудование и комплектация вашей машины могут изменить набор контейнеров; мы подтверждаем его перед бронированием.
Сначала — наши записи о погрузке. Остальное рассчитано по габаритам выше с учётом ограничений контейнера, флэт-рэка и RoRo; RoRo зависит от регулярной линии в ваш порт.
| № | Лучший способ | Вариант | Подготовка |
|---|---|---|---|
| 1 | Наш обычный план: 1 × 40-футовый high cubeЛучший вариант | По нашим записям о погрузке | Разбирается на площадке и грузится по плану выше |
| 2 | 40-футовый флэт-рэк | Негабарит | Едет в сборе, раскреплённой; применяется надбавка за негабарит (превышение по ширине 0,29 м / 11 дюйм, превышение по высоте 0,91 м / 3 фт). |
| 3 | RoRo | Если на это направление есть линия RoRo | Заезжает своим ходом в сборе, если на направлении есть линия RoRo. |
| 4 | Генеральный груз (брейкбалк) | Помещается без разборки | Грузится краном как генеральный груз, если в порт не подходят ни флэт-рэк, ни RoRo. |
Что идёт в какой контейнер, по опубликованной массе узлов
1 × 40-футовый high cube
15 150 кг / 33 400 фунт.
поворотная платформа (без противовеса) *, рама ходовой части, башмаки и гусеничные цепи, противовес, стрела, гидроцилиндры стрелы, рукоять и ковш
Масса узлов по данным Caterpillar (AEXQ4105-00); осмотр подтверждает состав узлов и контейнер для каждого. Отмечено *: рассчитано по другим опубликованным массам (базовая машина за вычетом узлов, указанных отдельно). Ещё 250 кг / 550 фунт. эксплуатационной массы — топливо и оператор; в контейнеры они не идут.
Поместится ли? Опубликованные конфигурации
Caterpillar публикует транспортные габариты для нескольких конфигураций; выберите свою, и вердикт обновится.
- Транспортные габариты
- 7,44 × 2,69 × 2,86 м (24 фт 5 дюйм × 8 фт 10 дюйм × 9 фт 5 дюйм)15 400 кг (34 000 фунт.)
- Лучший вариант
- 40-футовый флэт-рэкНегабарит · превышение по ширине 0,29 м / 11 дюйм, превышение по высоте 0,91 м / 3 фт
- Дверь 40-футового high cube
- На 0,35 м / 1 фт 2 дюйм шире дверного проёма, на 0,28 м / 11 дюйм вышеПосле разборки, в нескольких контейнерах
Только конфигурации, опубликованные производителем; осмотр при приёмке подтверждает цифры до бронирования.
Поколения CAT 315 и как отправляли каждое
| Поколение | Годы (прибл.) | Как Seaway грузила |
|---|---|---|
| 315 / 315L (first series) | — | 1 × 40-футовый high cube1 машина в записях: CAT 315L |
| 315B / 315B L | — | 1 × 40-футовый high cube1 машина в записях: CAT 315B |
| 315C / 315C L | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 315D L | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 315F L CR | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
| 315 (Next Gen)текущее | — | Записи пока нет; обмеряем при приёмке и считаем оба варианта |
Годы выпуска приблизительные; поколение определяет заводская табличка, а транспортные габариты у поколений немного различаются.
Куда отправляют машины вроде CAT 315
НигерияТранзит 21-30 днейВвозная пошлина 5%ТН ВЭД 8429.52 · 2023
До отправки машины необходимо открыть Form M через нигерийский банк.
Расчёт в Нигерия
Саудовская АравияТранзит 18-25 днейВвозная пошлина 5%ТН ВЭД 8429.52 · 2023
Для грузов нужны сертификаты соответствия SABER, оформленные до прибытия.
Расчёт в Саудовская Аравия
АвстралияТранзит 28-35 днейВвозная пошлина 0–5%ТН ВЭД 8429.52 · 2023
Строгие требования к биобезопасной очистке; загрязнённую ходовую часть повторно моют за счёт импортёра.
Расчёт в Австралия
ЧилиТранзит 21-28 днейВвозная пошлина 6%ТН ВЭД 8429.52 · 2023
Расчёт в Чили
Ставки пошлин (режим наибольшего благоприятствования, усреднённые по тарифным линиям класса машины): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Подготовка CAT 315 к экспорту
- Двигателям Tier 4 Final и Stage V нужны дизельное топливо со сверхнизким содержанием серы (не более 15 ppm) и DEF (AdBlue). Там, где продаётся только высокосернистое дизельное топливо, система нейтрализации забивается, поэтому проверьте качество топлива или подберите экспортную машину с двигателем более низкого класса.
- Телематика (например, Cat Product Link, Komtrax или JDLink) может перестать работать за рубежом; дилер может перенести или прекратить подписку до экспорта.
Вопросы о доставке CAT 315
Помещается ли CAT 315 в контейнер?
Целиком нет: при ширине 2,69 м (8 фт 10 дюйм) она шире двери 40-футового high cube (2,34 м / 7 фт 8 дюйм). В разобранном виде: 1 × 40-футовый high cube — по нашим записям о погрузке.
Сколько весит CAT 315 при перевозке?
Caterpillar указывает для CAT 315 15 400 кг (34 000 фунт.) (эксплуатационная масса); в коносамент идёт масса вашей машины.
Каковы транспортные габариты CAT 315?
7,44 × 2,69 × 2,86 м (24 фт 5 дюйм × 8 фт 10 дюйм × 9 фт 5 дюйм) (длина × ширина × высота) в транспортном положении, по спецификациям, которые Caterpillar публикует для CAT 315.
Что нужно снять с CAT 315 для перевозки?
Для варианта 1 × 40-футовый high cube: 1 × 40-футовый high cube: поворотная платформа (без противовеса), рама ходовой части, башмаки и гусеничные цепи, противовес, стрела, гидроцилиндры стрелы, рукоять и ковш (15 150 кг / 33 400 фунт.). Работу выполняет наша бригада: упаковывает и маркирует снятые детали и готовит документы для сборки.
Можно ли отправить CAT 315 по RoRo?
Да, если на ваш порт назначения есть линия RoRo. Машина заезжает своим ходом. RoRo из США охватывает меньше стран, чем контейнеры и флэт-рэки, поэтому сначала мы проверяем ваш порт.
