Motoniveladora · Caterpillar
CAT 24: dimensiones de transporte, peso y cómo se envía al extranjero
Con 71.932 kg (79 toneladas cortas), la CAT 24 pesa más de lo que carga un flat rack de 40 pies (unos 39.000 kg / 86.000 lb), así que viaja entera en RoRo donde una línea sirve su destino, o como carga fraccionada donde no la hay.
- Longitud de transporte
- 14,88 m / 48 ft 10 in
- Ancho de transporte
- 4,52 m / 14 ft 10 in
- Altura de transporte
- 4,38 m / 14 ft 4 in
- Peso
- 71.932 kg / 79 toneladas cortas

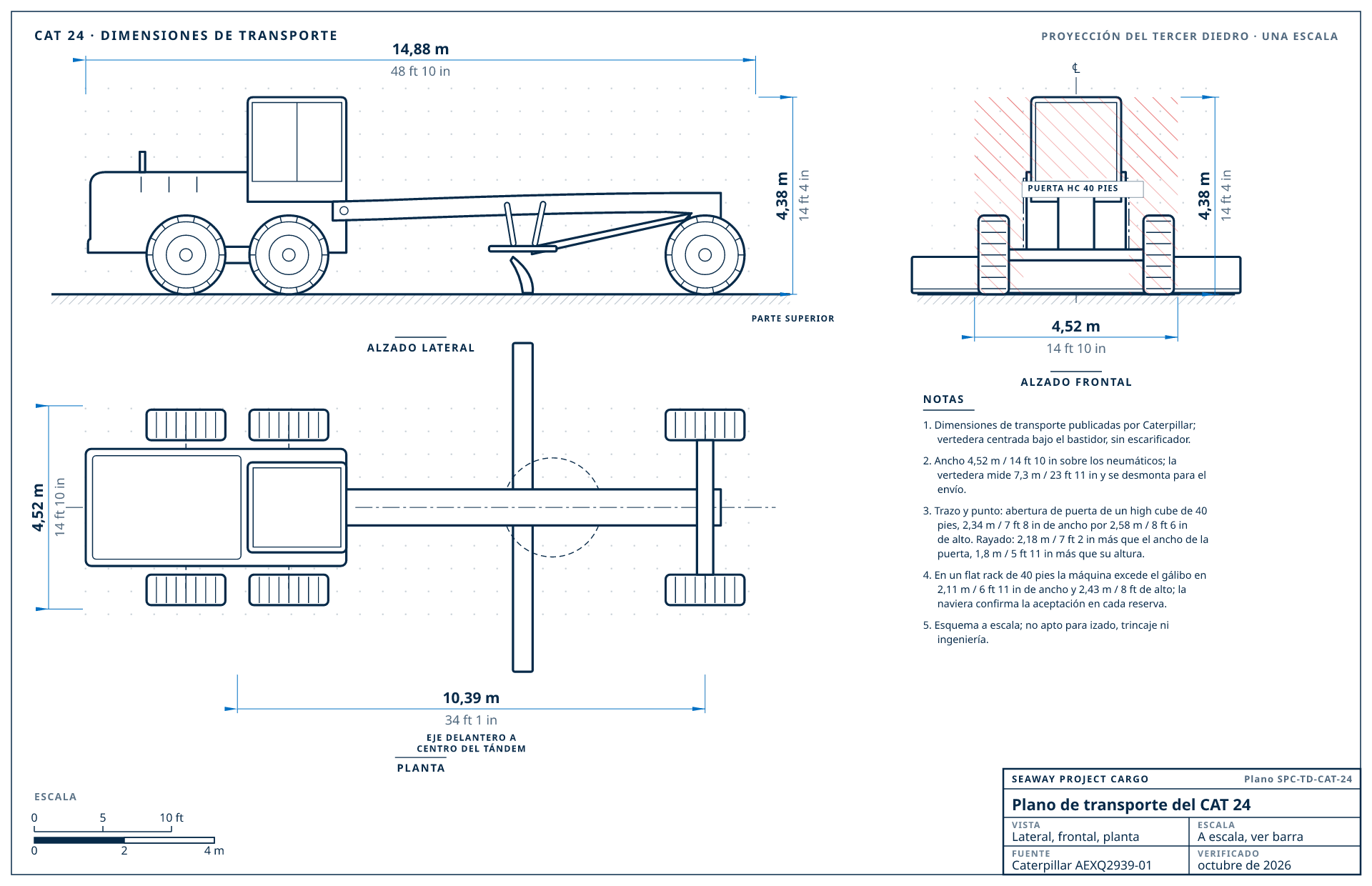

Plano de transporte del CAT 24
Desplácese lateralmente para leer el plano o gire el teléfono.
1920 × 1240 px. De uso libre con un enlace a esta página.
Alzado lateral, alzado frontal contra la abertura de puerta de un contenedor high cube de 40 pies y planta, todos a una misma escala a partir de las dimensiones de transporte publicadas por Caterpillar (AEXQ2939-01, comprobadas en octubre de 2026). El rayado rojo marca lo que sobresale de la abertura de la puerta. Esquemático; no apto para izado ni ingeniería.
Especificaciones de transporte del CAT 24
| Especificación | Valor | Base |
|---|---|---|
| Longitud de transporte | 14,88 m / 48 ft 10 in | vertedera centrada bajo el bastidor, sin escarificador |
| Ancho de transporte | 4,52 m / 14 ft 10 in | sobre los neumáticos |
| Altura de transporte | 4,38 m / 14 ft 4 in | hasta el techo de la cabina o ROPS |
| Peso | 71.932 kg / 79 toneladas cortas | peso operativo |
| Largo de la vertedera | 7,3 m / 23 ft 11 in | vertedera estándar; se desmonta del círculo para el envío |
| Distancia entre ejes | 10,39 m / 34 ft 1 in | del eje delantero al centro del tándem |
| Distancia entre ejes del tándem | 2,29 m / 7 ft 6 in | de centro a centro de los ejes del tándem |
| Eje delantero a vertedera | 4,05 m / 13 ft 3 in | |
| Ancho de vía | 3,66 m / 12 ft | de centro a centro de los neumáticos |
| Altura libre al suelo | 0,4 m / 1 ft 4 in | |
| Tipo de máquina | Motoniveladora | |
| Configuración | Hoja de 7,30 m (23 ft 11 in), neumáticos 29.5R29. Sin contrapeso delantero ni ripper, con enganche de remolque. | |
Documentos del fabricante
- Especificaciones técnicas (PDF, AEXQ2939-01)
- Folleto del producto (PDF, AEXQ2938-02)
- Página del producto de Caterpillar
Enlaces y cifras comprobados en octubre de 2026. Enlazados desde el fabricante; no los alojamos.
Cifras publicadas para la configuración indicada. Zapatas, neumáticos, cucharones, contrapesos y opciones las cambian, así que confirmamos las dimensiones de su máquina antes de reservar.
Todas las formas de enviar una CAT 24, de mejor a peor
Calculado con las dimensiones anteriores frente a los límites de contenedor, flat rack y RoRo. RoRo depende de que haya una línea regular a su puerto.
| # | Mejor método | Encaje | Preparación |
|---|---|---|---|
| 1 | RoRoMejor opción | Donde una línea RoRo cubra el destino | Sube rodando montada cuando una línea RoRo sirve el destino. |
| 2 | Contenedor high cube de 40 pies | Tras el desmontaje, en varios contenedores | Desmontada y cargada en al menos 3 contenedores de 40 pies por peso, con open top para las piezas altas: vertedera fuera, ripper fuera, cabina o ROPS desmontada y embalada, ruedas fuera y chasis separado en la articulación. Primero inspeccionamos la máquina y cotizamos esta opción junto al envío entera. Cómo contenerizamos |
| 3 | Carga fraccionada (breakbulk) | Cabe tal cual | Se iza a bordo con grúa como carga fraccionada; se usa cuando ni flat rack ni RoRo sirven al puerto. |
¿Cabe? Configuraciones publicadas
Caterpillar publica las dimensiones de transporte de más de una configuración; elija la suya y el veredicto se actualiza.
- Envolvente de transporte
- 14,88 × 4,52 × 4,38 m (48 ft 10 in × 14 ft 10 in × 14 ft 4 in)71.932 kg (79 toneladas cortas)
- Mejor opción
- RoRoDonde una línea RoRo cubra el destino
- Puerta de high cube de 40 pies
- 2,18 m / 7 ft 2 in más que el ancho de la puerta, 1,8 m / 5 ft 11 in más que su alturaTras el desmontaje, en varios contenedores
Solo configuraciones publicadas por el fabricante; la inspección en la recogida confirma las cifras antes de reservar.
Generaciones del CAT 24 y cómo se ha enviado cada una
| Generación | Años (aprox.) | Cómo la ha cargado Seaway |
|---|---|---|
| 24 M series | — | Sin registro todavía; se mide en la recogida y se cotiza de las dos formas |
| 24actual | — | Sin registro todavía; se mide en la recogida y se cotiza de las dos formas |
Los años de producción son aproximados; la placa de serie determina la generación, y las dimensiones de transporte varían un poco entre ellas.
Adónde van máquinas como la CAT 24
NigeriaTránsito 21-30 díasArancel de importación 5%SA 8429.20 · 2023
Hay que abrir el Form M en un banco nigeriano antes de embarcar la máquina.
Cotizar a Nigeria
Arabia SauditaTránsito 18-25 díasArancel de importación 5%SA 8429.20 · 2023
Los envíos necesitan certificados de conformidad SABER tramitados antes de la llegada.
Cotizar a Arabia Saudita
AustraliaTránsito 28-35 díasArancel de importación 5%SA 8429.20 · 2023
Limpieza de bioseguridad estricta; los trenes de rodaje sucios se vuelven a limpiar a cargo del importador.
Cotizar a Australia
ChileTránsito 21-28 díasArancel de importación 6%SA 8429.20 · 2023
Cotizar a Chile
Aranceles (nación más favorecida, promediados entre las líneas del SA de la clase de máquina): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Preparar una CAT 24 para exportación
- Los motores Tier 4 Final y Stage V necesitan diésel de ultra bajo azufre (15 ppm o menos) y DEF. Donde solo se vende diésel con mucho azufre, el postratamiento se obstruye, así que verifique la calidad del combustible o busque una máquina de exportación de nivel inferior.
- La telemática (como Cat Product Link, Komtrax o JDLink) puede dejar de funcionar en el extranjero; el concesionario puede transferir o cancelar la suscripción antes de exportar.
Preguntas sobre el envío de la CAT 24
¿Cabe una CAT 24 en un contenedor?
Con 71.932 kg (79 toneladas cortas), la CAT 24 pesa más de lo que carga un flat rack de 40 pies (unos 39.000 kg / 86.000 lb), así que viaja entera en RoRo donde una línea sirve su destino, o como carga fraccionada donde no la hay. También se puede contenerizar tras el desmontaje (vertedera fuera, ripper fuera, cabina o ROPS desmontada y embalada, ruedas fuera y chasis separado en la articulación), en al menos 3 contenedores por peso; primero la inspeccionamos y cotizamos ambas opciones.
¿Cuánto pesa una CAT 24 para el envío?
Caterpillar indica 71.932 kg (79 toneladas cortas) (peso operativo) para la CAT 24; el conocimiento de embarque lleva el peso de su propia máquina.
¿Cuáles son las dimensiones de envío de una CAT 24?
14,88 × 4,52 × 4,38 m (48 ft 10 in × 14 ft 10 in × 14 ft 4 in) (largo × ancho × alto) en posición de transporte, según las especificaciones que Caterpillar publica para CAT 24.
¿Qué hay que desmontar de una CAT 24 para enviarla?
Para contenerizarla: vertedera fuera, ripper fuera, cabina o ROPS desmontada y embalada, ruedas fuera y chasis separado en la articulación. Nuestro equipo hace el trabajo, embala y etiqueta cada pieza y las carga en al menos 3 contenedores, con documentación para el montaje. Si viaja entera en flat rack o RoRo, necesita poco o ningún desmontaje.
¿Se puede enviar una CAT 24 en RoRo?
Sí, donde una línea RoRo sirve su puerto de destino. Sube rodando por sus propios medios. El RoRo desde EE. UU. llega a menos países que los contenedores y flat racks, así que primero comprobamos su puerto.
