Tractor de orugas (topadora) · Caterpillar
CAT D9: dimensiones de transporte, peso y cómo se envía al extranjero
Cargamos CAT D9 en 1 × open top de 40 pies, según nuestros propios registros de carga. Entera, va en RoRo donde haya línea a su puerto.
- Longitud de transporte
- 8,22 m / 27 ft
- Ancho de transporte
- 3,31 m / 10 ft 10 in
- Altura de transporte
- 4 m / 13 ft 1 in
- Peso
- 49.988 kg / 55 toneladas cortas

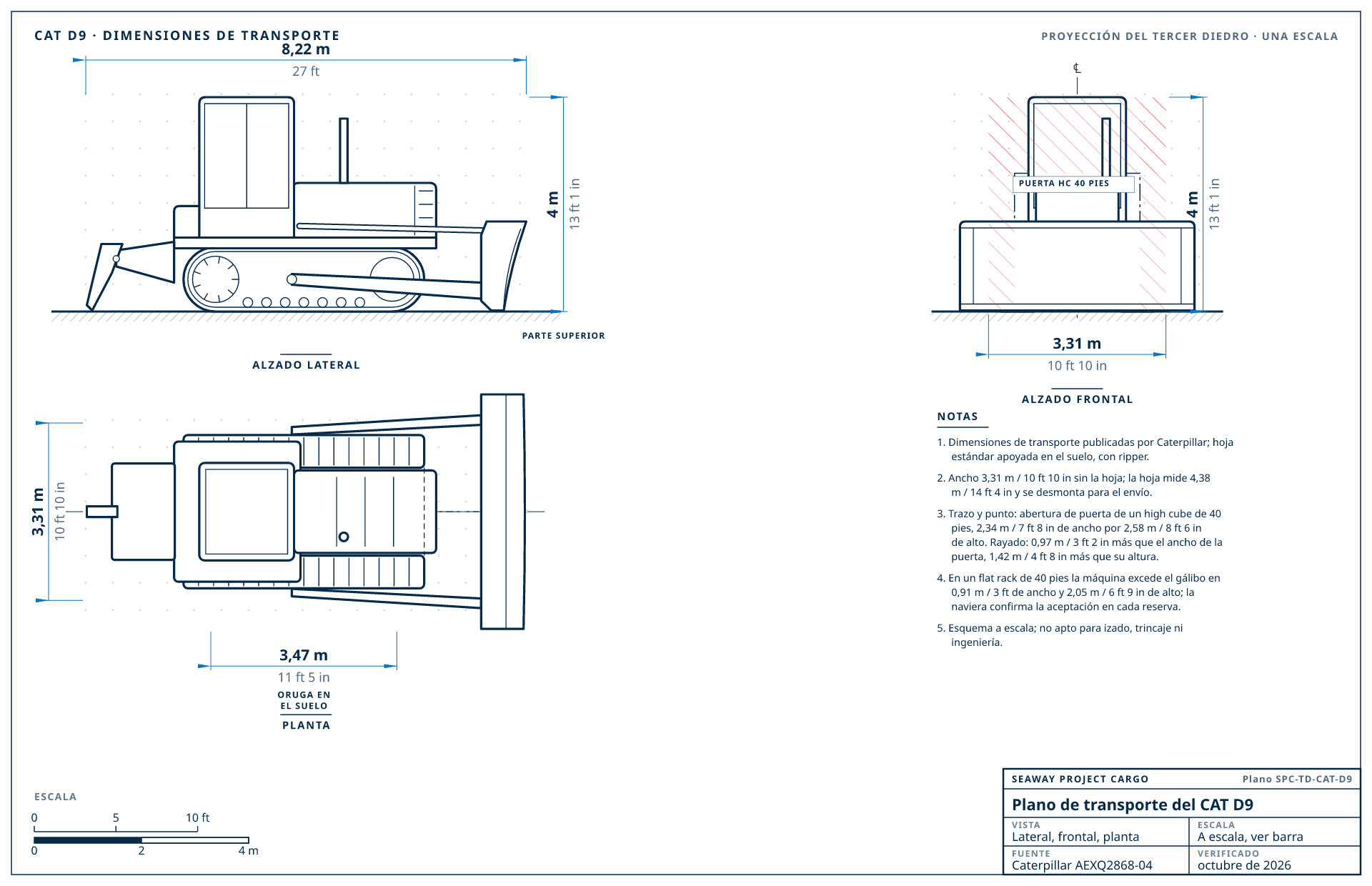

Plano de transporte del CAT D9
Desplácese lateralmente para leer el plano o gire el teléfono.
1920 × 1240 px. De uso libre con un enlace a esta página.
Alzado lateral, alzado frontal contra la abertura de puerta de un contenedor high cube de 40 pies y planta, todos a una misma escala a partir de las dimensiones de transporte publicadas por Caterpillar (AEXQ2868-04, comprobadas en octubre de 2026). El rayado rojo marca lo que sobresale de la abertura de la puerta. Esquemático; no apto para izado ni ingeniería.
Especificaciones de transporte del CAT D9
| Especificación | Valor | Base |
|---|---|---|
| Longitud de transporte | 8,22 m / 27 ft | hoja apoyada en el suelo, con ripper |
| Longitud del tractor básico | 4,91 m / 16 ft 1 in | sin hoja, brazos de empuje ni ripper |
| Ancho de transporte | 3,31 m / 10 ft 10 in | sobre las orugas, zapatas de 610 mm (24 in) |
| Altura de transporte | 4 m / 13 ft 1 in | hasta el techo de la cabina o ROPS |
| Peso | 49.988 kg / 55 toneladas cortas | peso operativo |
| Longitud de orugas | 3,47 m / 11 ft 5 in | |
| Ancho de vía | 2,25 m / 7 ft 5 in | |
| Ancho de la hoja | 4,38 m / 14 ft 4 in | hoja estándar; más ancha que las orugas, se desmonta para el envío |
| Altura libre al suelo | 0,46 m / 1 ft 6 in | |
| Tipo de máquina | Tractor de orugas (topadora) | |
| Configuración | Hoja semi-u de 13,6 m³ (17,8 yd³), zapatas de 610 mm (24 in), ripper de un diente. La longitud y el peso incluyen el ripper. Ancho sobre los muñones de los brazos de empuje; 2,87 m (9 ft 5 in) sobre las orugas. Peso de envío 38.271 kg (84.400 lb). | |
Documentos del fabricante
Enlaces y cifras comprobados en octubre de 2026. Enlazados desde el fabricante; no los alojamos.
Cifras publicadas para la configuración indicada. Zapatas, neumáticos, cucharones, contrapesos y opciones las cambian, así que confirmamos las dimensiones de su máquina antes de reservar.
Todas las formas de enviar una CAT D9, de mejor a peor
Cargado por Seaway
Cómo cargamos CAT D9
Ya hemos desarmado y cargado CAT D9 para exportación. Va en 1 × open top de 40 pies.
- 1 × open top de 40 pies
- Antes de cargar, como en toda topadora que metemos en contenedor: hoja fuera, ripper fuera, cabina o ROPS desmontada y embalada, cadenas y zapatas de oruga retiradas. Nuestra hoja de carga no detalla los pasos de esta, así que la inspección los confirma.
De nuestros registros de desarme y carga, revisados en julio de 2026. El año, los implementos y el equipamiento de su máquina pueden cambiar los contenedores; lo confirmamos antes de reservar.
Primero, nuestros registros de carga. El resto se calcula con las dimensiones anteriores frente a los límites de contenedor, flat rack y RoRo; RoRo depende de que haya una línea regular a su puerto.
| # | Mejor método | Encaje | Preparación |
|---|---|---|---|
| 1 | Nuestro plan habitual: 1 × open top de 40 piesMejor opción | Según nuestros registros de carga | hoja fuera, ripper fuera, cabina o ROPS desmontada y embalada y cadenas y zapatas de oruga retiradas (habitual) |
| 2 | RoRo | Donde una línea RoRo cubra el destino | Sube rodando montada cuando una línea RoRo sirve el destino. |
| 3 | Carga fraccionada (breakbulk) | Cabe tal cual | Se iza a bordo con grúa como carga fraccionada; se usa cuando ni flat rack ni RoRo sirven al puerto. |
Generaciones del CAT D9 y cómo se ha enviado cada una
| Generación | Años (aprox.) | Cómo la ha cargado Seaway |
|---|---|---|
| D9 | 1955 | 1 × open top de 40 pies1 máquina registrada: CAT D9 |
| D9G | — | Sin registro todavía; se mide en la recogida y se cotiza de las dos formas |
| D9H | — | 1 × open top de 40 pies1 máquina registrada: CAT D9H |
| D9L | — | 1 × open top de 40 pies1 máquina registrada: CAT D9L |
| D9N | — | 1 × open top de 40 pies1 máquina registrada: CAT D9N |
| D9R | — | 2 × high cube de 40 pies1 máquina registrada: CAT D9R |
| D9T | — | 2 × high cube de 40 pies1 máquina registrada: CAT D9T |
| D9actual | 2020 | 1 × open top de 40 pies1 máquina registrada: CAT D9 |
Los años de producción son aproximados; la placa de serie determina la generación, y las dimensiones de transporte varían un poco entre ellas.
Equivalentes de otras marcas: topadoras
| Máquina | L × A × H (transporte) | Peso | Se envía en |
|---|---|---|---|
| CAT D9 | 8,22 × 3,31 × 4 m (27 ft × 10 ft 10 in × 13 ft 1 in) | 49.988 kg / 55 toneladas cortas | 1 × open top de 40 pies |
| Komatsu D275AX-5 | 9 × 2,87 × 3,99 m (29 ft 6 in × 9 ft 5 in × 13 ft 1 in) | 51.530 kg / 57 toneladas cortas | 1 × open top de 40 pies |
| Liebherr PR 766 | 8,73 × 3,4 × 3,99 m (28 ft 8 in × 11 ft 2 in × 13 ft 1 in) | 53.460 kg / 59 toneladas cortas | RoRo |
| John Deere 1050 P-Tier | 8,39 × 3,41 × 3,59 m (27 ft 6 in × 11 ft 2 in × 11 ft 9 in) | 42.640 kg / 94.000 lb | RoRo |
| Komatsu D155AX-8 | 8,42 × 2,75 × 3,39 m (27 ft 7 in × 9 ft × 11 ft 1 in) | 40.506 kg / 89.300 lb | 1 × open top de 40 pies + 4 × high cube de 40 pies |
Mismo tipo de máquina con un peso dentro del 20%. Cada una enlaza a su propia página con sus dimensiones publicadas y su veredicto.
Adónde van máquinas como la CAT D9
NigeriaTránsito 21-30 díasArancel de importación 5%SA 8429.11 · 2023
Hay que abrir el Form M en un banco nigeriano antes de embarcar la máquina.
Cotizar a Nigeria
Arabia SauditaTránsito 18-25 díasArancel de importación 5%SA 8429.11 · 2023
Los envíos necesitan certificados de conformidad SABER tramitados antes de la llegada.
Cotizar a Arabia Saudita
AustraliaTránsito 28-35 díasArancel de importación 0%SA 8429.11 · 2023
Limpieza de bioseguridad estricta; los trenes de rodaje sucios se vuelven a limpiar a cargo del importador.
Cotizar a Australia
ChileTránsito 21-28 díasArancel de importación 6%SA 8429.11 · 2023
Cotizar a Chile
Aranceles (nación más favorecida, promediados entre las líneas del SA de la clase de máquina): UNCTAD TRAINS via World Bank WITS: MFN applied tariff
Preparar una CAT D9 para exportación
- Los motores Tier 4 Final y Stage V necesitan diésel de ultra bajo azufre (15 ppm o menos) y DEF. Donde solo se vende diésel con mucho azufre, el postratamiento se obstruye, así que verifique la calidad del combustible o busque una máquina de exportación de nivel inferior.
- La telemática (como Cat Product Link, Komtrax o JDLink) puede dejar de funcionar en el extranjero; el concesionario puede transferir o cancelar la suscripción antes de exportar.
Preguntas sobre el envío de la CAT D9
¿Cabe una CAT D9 en un contenedor?
No en una pieza: con 49.988 kg (55 toneladas cortas) pesa más de lo que carga un contenedor. Desmontada, va en 1 × open top de 40 pies, el plan de nuestros registros de carga.
¿Cuánto pesa una CAT D9 para el envío?
Caterpillar indica 49.988 kg (55 toneladas cortas) (peso operativo) para la CAT D9; el conocimiento de embarque lleva el peso de su propia máquina.
¿Cuáles son las dimensiones de envío de una CAT D9?
8,22 × 3,31 × 4 m (27 ft × 10 ft 10 in × 13 ft 1 in) (largo × ancho × alto) en posición de transporte, según las especificaciones que Caterpillar publica para CAT D9.
¿Qué hay que desmontar de una CAT D9 para enviarla?
Para 1 × open top de 40 pies, lo habitual: hoja fuera, ripper fuera, cabina o ROPS desmontada y embalada y cadenas y zapatas de oruga retiradas. Es lo que se desmonta en toda topadora que metemos en contenedor; la inspección lo confirma en su máquina. Nuestro equipo hace el trabajo, embala y etiqueta las piezas sueltas y documenta todo para el montaje.
¿Se puede enviar una CAT D9 en RoRo?
Sí, donde una línea RoRo sirve su puerto de destino. Sube rodando por sus propios medios. El RoRo desde EE. UU. llega a menos países que los contenedores y flat racks, así que primero comprobamos su puerto.
